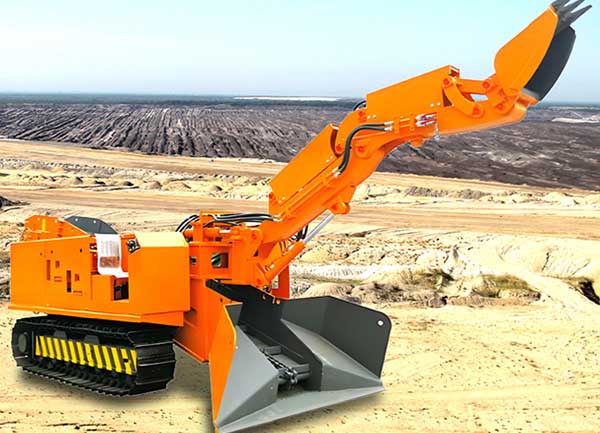

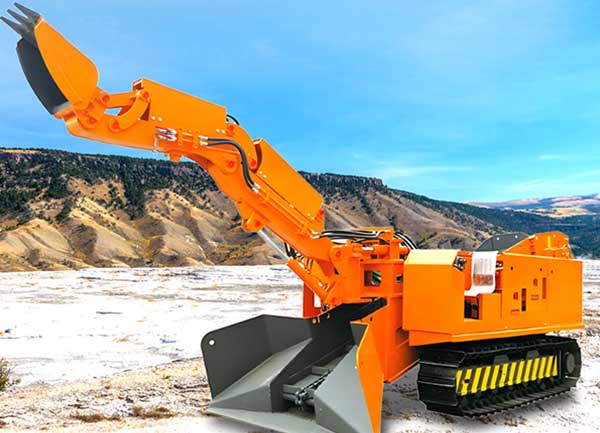

ZWY系列挖掘式装载机

ZWY系列挖掘式装载机(俗称:扒渣机)是一种连续出矿设备，是矿山耙斗装岩机和立爪装载机的理想替代产品，可满足巷道小断面施工装渣的需要。

在线咨询

在手机上查看本产品

中煤官方微信支付

ZWY系列挖掘式装载机同类产品推荐

ZWY系列挖掘式装载机产品详情

ZWY系列挖掘式装载机产品介绍

ZWY系列挖掘式装载机(俗称:扒渣机)是一种连续出矿设备，是矿山耙斗装岩机和立爪装载机的理想替代产品，可满足巷道小断面施工装渣的需要。该产品被广泛应用于矿山斜井和立井平巷的各种断面的掘进装载作业，以及磷矿、铁矿、锰矿等各种矿石的采掘装车作业，同时，该产品也广泛应用于修建铁路隧道、公路隧道引水洞工程等各种隧道掘进工程中。

本机为全液压履带结构,采用独特的反铲系统来扒取岩石(或矿石),将岩石从前部输送至后部的接续设备中(各类矿车、皮带机、汽车等)，同时，挖掘式装载机的铲斗也可以用来清理工作面。该设备的底盘设计参考小松挖掘机结构形式，采用液压马达驱动履带行走机构，性能强劲、爬坡力强、机动灵活，可在潮湿有积水的巷道里工作。

ZWY系列履带式挖掘装载机由液压系统、电控系统、工作臂、底盘、运输槽、驾驶室系统、机架总成等七部分组成。

ZWY系列挖掘式装载机电机动力型技术参数

项目	ZWY- 80/30L	ZWY- 80/37L	ZWY- 80/45L	ZWY- 100/45L	ZWY- 120/55L	ZWY- 150/55L	ZWY- 180/75L	ZWY- 220/75L
项目	主要技术参数
适用断面(宽×高)m	3.2×2.2	3.5×2.5	4×2.5	4.8×3.2	5.4×4.0	5.8×4.5	6.2×5	7.5×5.5
适用巷道坡度°	(-16°~+16°)		(-20°~+20°)		(-32°~+32°)
装载能力m³/h	80			100	120	150	180	220
操控方式	液控先导控制
主电机功率KW	30	37	45		55		75
挖掘宽度mm	3200	3500	4000	4600	5400	5800	6200	7000
挖掘距离mm	1550		1600	1800	2150	2500		3300
挖掘高度mm	1800		2200	3000	3500	3800	4000	4300
挖掘深度mm	400		500		800	990		1050
卸载高度(可变)mm	1200				1450			2000
卸载距离(可变)mm	1150
回转角度°≤	±36°		±45°					±55°
运输物料尺寸mm≤	<φ500			<φ580	<φ625			<φ780
刮板运输结构	单链				单链(或双链)			双链
刮板运输速度m/min	44
履带内侧宽(可变) mm	890	890	980	1110	1190			1400
行走速度m/s	0.5
