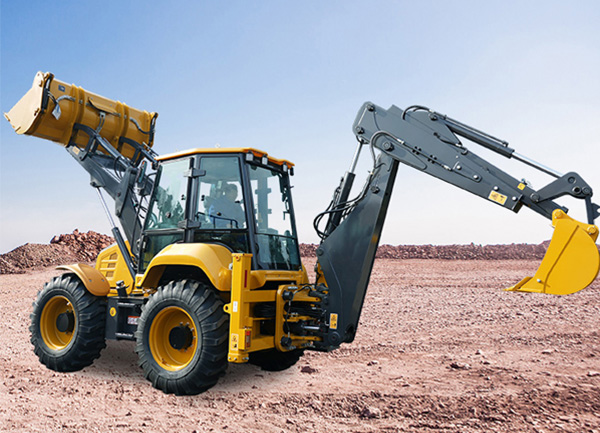

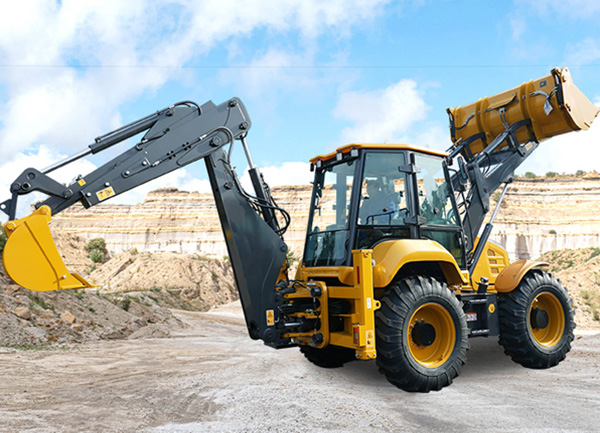

3580S挖掘装载机

挖掘装载机可选配六合一铲斗、封闭式清扫器、货叉、起重臂、斜角清扫器、抓木钳、推雪板、移树机、井盖铣刨器，装载端液压快换、螺旋钻、破碎锤、松土器、挖掘端液压快换等多种不同作业机具，满足不同工况作业需求。

在线咨询

在手机上查看本产品

中煤官方微信支付

3580S挖掘装载机同类产品推荐

3580S挖掘装载机产品详情

3580S挖掘装载机简介

采用变量负载敏感开式液压系统，节能；转向先，确保工作和行驶安全；先导操纵，操作准度高，可轻松实现复合动作，工作效率的高；选配挖掘端操纵方式切换功能，可轻松进行SAE和ISO操作模式的切换，适应不同操作者的操作习惯。

先导操纵，操作准度高，可轻松实现复合动作，工作效率高。

安全标准的防滚翻和防落物二合一驾驶室，保证整机作业安全。

整体后翻机罩，开启角度大，使发动机、冷却系统等暴露，轻松实现检查维修。

挖掘工作装置采用直臂形式，挖掘回转角180°，具有好的挖掘深度和挖掘半径，挖掘范围广。

3580S挖掘装载机技术参数

型号Model			单位参数
型号Model			Unit Parameter
动力系统Engine	发动机engine	型号Model	904J-E36TA
		型式Type	四缸、增压中冷、高压共轨
		缸径×行程Bore ×stroke	98mm× 120mm（3.86in×4.72in）
		总排气量Total displacement	3.621L（0.80gal）
		额定功率Rated power	82kW（110hp）
		额定转速Rated rotating speed	2200r/min
		大扭矩Max. torque	500N·m/1500r/min
传动系统Transmission system	大行驶速度Max. driving speed	前进Ⅰ档Forward GearⅠ	6km/h（3.7mile/h）
		前进Ⅱ档Forward GearⅡ	10km/h（6.2mile/h）
		前进Ⅲ档Forward GearⅢ	21km/h（13mile/h）
		前进Ⅳ档Forward GearⅣ	38km/h（23.6mile/h）
		后退Ⅰ档Reverse GearⅠ	6km/h（5.0mile/h）
		后退Ⅱ档Reverse GearⅡ	10km/h（6.2mile/h）
		后退Ⅲ档Reverse GearⅢ	21km/h（13mile/h）
		后退Ⅳ档Reverse GearⅣ	38km/h（23.6mile/h）
	变速箱Gearbox	型式Type	动力换挡POWERSHIFT
	变速箱Gearbox	变速档位Shifting gears	前四后四F4R4
	驱动Driving axle	型式Type	四驱4WD
	轮胎配Tire configuration	前轮型号/滚动半径Front wheel type /rolling radius	16.9-28/658mm（25.9in）
		后轮型号/滚动半Front wheel type /rolling radius	16.9-28/658mm（25.9in）
		前轮压力Front wheel pressure	0.3MPa/43.51Psi
		后轮压力Rear wheel pressure	0. 3MPa/43.51Psi
制动系统Brake system	行车Driving brake	型式Type	液压湿式制动
制动系统Brake system	停车Parking brake	型式Type	软轴操纵钳盘式
液压系统Hydraulic system	转向液压系统Hydraulic steering system	型式Type	全液压转向
	转向液压系统Hydraulic steering system	系统工作压力System working pressure	16MPa/2321Psi
	工作装置液压Working unit hydraulic system	工作油泵Working oil pump	变量柱塞泵
		流量Displacement	165L/min
		额定压力Rated pressure	25MPa/3626Psi
电气系统Electric system	系统电压System voltage		12V
电气系统Electric system	蓄电池Storage battery		120Ah,850CCA
尺寸参数Dimension Parameters
型号 Model	公制单位参数	英制单位参数
型号 Model	Metric Unit Parameters	Imperial Unit Parameters
A整机长度 A Overall length	6137mm	241.61in
B整机宽度 B Overall width	2587mm	101.85in
C整机高度 C Overall height	3716mm	146.3in
D驾驶室高度D Cab height	3056mm	120.31in
E轴距E Wheelbase	2209mm	86.97in
F小离地间隙（前桥）F Minimum ground clearance（Front axle）	442mm	17.4in
G前轮宽度G Front wheel width	2380mm	93.7 in
H后轮宽度H Rear wheel width	2380mm	93.7 in
U大爬坡度（离去角）U Maximum gradeability (Departure angle)	20°	20°
整机重量Total weight	9750kg	21495 lb
前轮距Front wheel tread	1940mm	76.38 in
后轮距Rear wheel tread	1940mm	76.38 in
小转弯半径（后轮中心）Minimum turning radius（Center of rear wheel）	4540mm	178.74in
小转弯半径（前轮外侧）Minimum turning radius（Outside of front wheel）	4550mm	179.3 in
小转弯半径（铲斗外侧）Minimum turning radius（Outside of bucket）	5345mm	210.43 in
大牵引力Max. traction force	90kN	90kN
装载参数Loading parameters
型号 Model	公制单位参数	英制单位参数
型号 Model	Metric Unit Parameters	Imperial Unit Parameters
I挖掘深度I Digging depth	156mm	6.14 in
J收斗角J Bucket retraction angle	42°	42°
K大卸载高度K Maximum dumping height	2763 mm	108.78 in
L大卸载高度时卸载距离L Dumping range under maximum dumping height	828mm	32.6 in
M卸料角M Dumping angle	45°	45°
N大工作高度N Maximum working height	4592mm	180.79 in
O铲斗销大高度O Maximum height of bucket pin	3531mm	139.02 in
额定载荷Rated load	3500kg	7716 lb
大掘起力（翻斗）Maximum breakout force (Bucket cylinder)	72.6kN	72.6kN
动臂掘起力Boom breakout force	56.8kN	56.8kN
铲斗容量Bucket capacity	1.3m³	1.7 yd3
大提升高度提升能力Maximum lifting height and lifting capacity	45.43kN	45.43kN
动臂提升时间Boom lifting time	5S	5S
三项和Total cycling time	10S	10S
挖掘参数Excavating parameters
型号 Model	公制单位参数	英制单位参数
型号 Model	Metric Unit Parameters	Imperial Unit Parameters
P挖斗旋转角度P Rotary angel of bucket	195°	195°
Q大挖掘半径Q Maximum digging radius	5480mm	215.75in
大挖掘半径（加伸缩斗杆）Maximum digging radius（add telescopic bucket rod)	6606mm	260.08in
R大挖掘深度RMaximum digging depth	4353mm	171.38in
大挖掘深度（加伸缩斗杆）Maximum digging depth（add telescopic bucket rod)	5555mm	218.7in
S挖斗大装载高度S Maximum loading height of bucket	5393mm	212.32in
挖斗大装载高度（加伸缩斗杆）Maximum loading height of bucket（add telescopic bucket rod)	6143mm	241.85in
T卸载距离TDumping range	1850mm	72.83in
V大挖掘高度V Maximum digging height	5393mm	212.32in
大挖掘高度（加伸缩斗杆）Maximum digging height（add telescopic bucket rod)	6143mm	241.85in
V大挖掘高度（支腿撑起）V Maximum digging height (With outriggers erected)	5744mm	226.14in
