电牵引单轨吊

单轨吊车是一种机动性强、运行速度快、载重量大的行驶于悬吊单轨系统的辅助运输设备, 主要用于煤矿综采工作面安装、回撤。

在手机上查看本产品
中煤官方微信支付
中煤官方微信支付
网站配图

电牵引单轨吊产品详情

单轨吊介绍:

单轨吊车是一种机动性强、运行速度快、载重量大、安全可靠的行驶于悬吊单轨系统的辅助运输设备,主要用于煤矿综采工作面安装、回撤。电牵引单轨吊车即由蓄电池为机车提供动力的一种辅助运输设备,它具有系统运行噪声小,故障率低,易于检修维护,价格便宜,爬坡能力强等特点,可实现整体运输液压支架等大型设备。目前国内煤矿辅助运输中,主要有防爆蓄电池单轨吊车和柴油机单轨吊车。

单轨吊特点:

1.电缆只需一次铺设,电缆的前后移动只需动作操纵手把,操作方便、灵活,减轻工人的劳动强度。
2.不仅可以吊挂电缆,还可吊挂乳化液高压胶管和水管,液管与电缆分层吊挂;使巷道内管路布置不仅整齐、美观,还避免了高压胶管的振动对电缆干涉影响。
3.液压工作介质为综采工作面提供的动力源(乳化液),不仅方便、安全,而且防爆、阻燃。
4.设有锁止装置,在步进机构制动装置失效时或者当巷道倾角较大时,起安全保护作用,确保了电缆拖挂单轨吊的安全性。
5.设计新颖,操作简单、安全可靠。

单轨吊作用:

单轨吊是用于煤矿综采工作面顺槽电缆、乳化液高压胶管和水管的吊挂与移动的专用运输装置。在综采工作面运输巷道一侧的顶板下,利用锚杆和链条吊挂悬空轨道,拖运车将所有电缆和高压胶管、水管都吊挂在上面,利用工作面乳化液泵站作动力,通过油缸和连杆组成的液压步进式推拉装置,实现电缆、高压胶管和水管沿着巷道吊挂和移动。该装置避免了井下电缆凌乱摆放,减少了电缆的占用空间与电缆的移动次数,避免了人工拖动电缆,减少了工人的劳动强度和作业效率。

单轨吊技术参数:

适用巷道倾角°:0~18
工作介质:乳化液
油缸推力kN:100
运行速度m/s:0.1
单个制动装置的静制动力kN:80
外供乳化液工作压力MPa:21~31.5
拖挂长度(标准配置)m:150
操作方式:手动
设备外形(宽x高)m:0.58x0.60
轨道型号:14#工字钢。

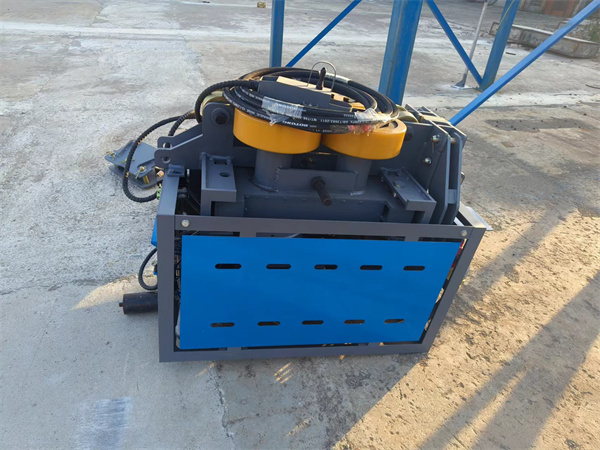

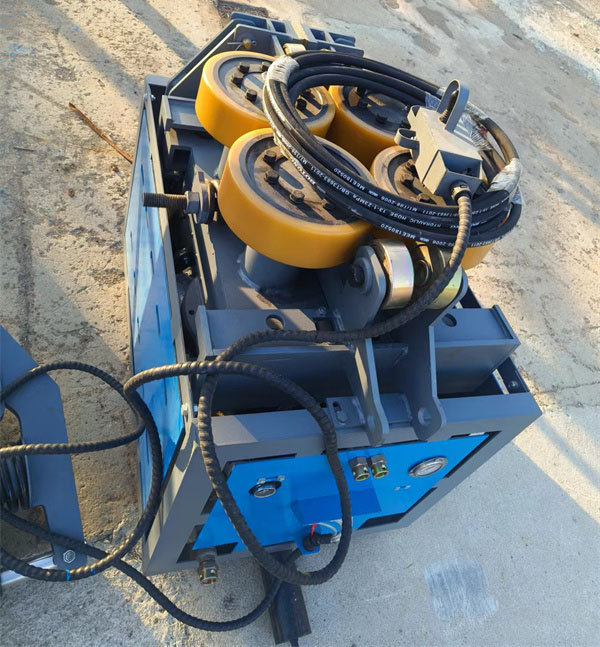

产品实物图

因产品生产批次、具体型号不同,以上图片仅供参考,详情可联系我们的销售人员进行具体核实
