煤矿六大系统

煤矿六大系统包括：监测监控系统、井下人员定位系统、井下紧急避险系统、矿井压风自救系统、矿井供水施救系统和矿井通信联络系统。

在线咨询立即购买

在手机上查看本产品

中煤官方微信支付

煤矿六大系统同类产品推荐

煤矿六大系统产品详情

煤矿六大系统组成

煤矿六大系统包括：监测监控系统、井下人员定位系统、井下紧急避险系统、矿井压风自救系统、矿井供水施救系统和矿井通信联络系统。采煤系统，掘进系统，机电系统，运输系统，通风系统，排水系统，简称“采掘机运通”+排水系统。另外，我国将在整个煤矿建立完善监测监控、人员定位、紧急避险、压风自救、供水施救和通信联络等井下安全避险六大系统

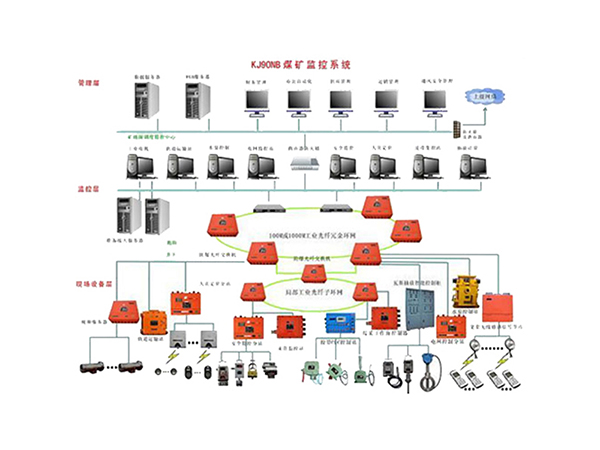

监测监控系统概述和图片

监测监控系统包括：

本系统是针对矿山地面、矿山井下有毒有害气体、环境参数、通风设施及机电设备运行状况，进行监测监控的综合性监测监控系统，包括通风系统监测、视频监控和地压监测。是金属、非金属矿山安全避险“六大系统”建设项目之一。

本系统可大可小，组合灵活，适用于我国大、中、小型矿井，是符合我国金属、非金属矿山安全生产实际需要的监测监控系统。系统具有防雷击保护装置，能将沿线进入设备的感应雷击电压箝位在安全电压范围内，可承受架空线、地缆、横向、纵向、正极性、负极性等雷击及过压冲击，以保护地面计算机等设备，以及地面、井下各分站等免遭雷击损坏。

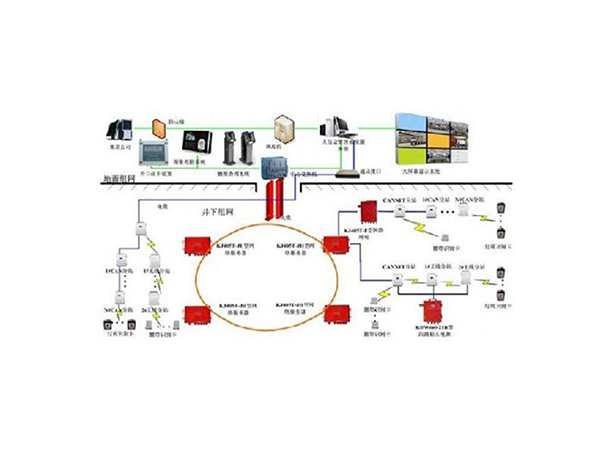

人员定位系统概述和图片

人员定位系统包括：

人员定位系统由主机、传输接口、分站（读卡器）、识别卡、传输线缆等设备及管理软件组成的系统，具有对携卡人员出/入井时刻、区域出/入时刻、工作时间、井下和区域人员数量、井下人员活动路线等信息进行监测、显示、打印、储存、查询、报警、管理等功能。

该系统是集计算机技术、无线传感网络技术、现场总线技术等多学科技术综合应用为一体的高科技产品。该系统采用基于ZigBee的无线传感器网络技术实现井下人员的准确定位。ZigBee技术是一种新兴的无线网络技术，它具有近距离、低复杂度、低功耗、低数据速率、低成本等优点，是一种介于无线标记技术和蓝牙技术之间的技术提案，它依据802.15.4标准，在数千个微小的传感器之间相互协调实现通信。这些传感器以接力的方式通过无线电波将数据从一个传感器传到另一个传感器，所以采用ZigBee技术开发的井下人员定位系统具有安装方便、组网灵活、通讯效率高等特点。

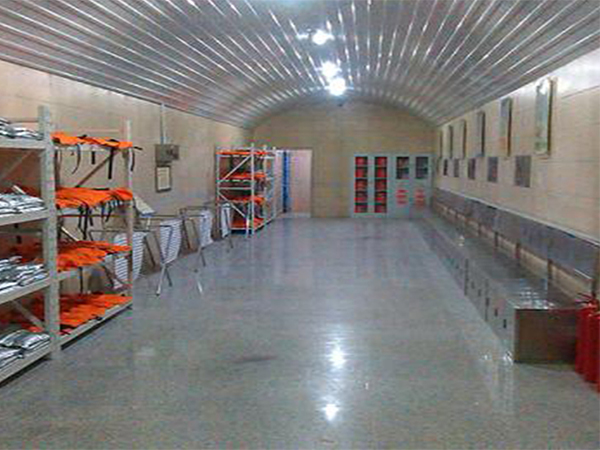

紧急避险系统概述和图片

紧急避险系统包括

紧急避险系统是由过渡舱、辅助舱、主舱、过滤降温除湿集成装置、供氧装置、环境气体监测与报警系统、不间断电源装置、无线通讯装置等部分组成。

过渡舱：系统配备的过渡舱可以容纳4人，舱内配有医用氧气供应系统、压风供给系统、洗气系统及流量、压力等控制显示仪表。洗气系统采用一键控制，操作十分简单方便；

主舱：主舱内部两侧均配置符合人体工程学原理的座位，座位下方有宽敞的储物空间，内外舱之间采用特殊的隔热材料，使之隔绝舱外产生的高温。舱内安装有过滤降温除湿集成装置，舱壁安装CO、CO2、O2、CH4 传感器和数据采集监视器，对舱内环境气体实施监测；

辅助舱：辅助舱内配有为主舱内过滤降温除湿集成装置提供动力的液态二氧化碳供给系统，外部正面板右上角处配有CO、CO2、O2、CH4、温度、压力传感器，对舱外环境气体实施监测，通过电缆将监测数据传输到主舱数据采集监视器；

过滤降温除湿集成装置：非电力驱动，同时完成过滤、降温、除湿功能。实现对避难所空间气体中CO、CO2浓度控制及温度、湿度的调节，确保在额定防护时间内空气温度在35℃以下、湿度在85%以下，满足对CO2的吸收能力不低于每人0.5L/ min，对CO的吸收能力不低于400ppm/h，舱内CO2浓度低于1.0%、CO浓度低于24ppm；

舱内外灾害气体参数监测及通信：舱内外传感器、数据采集显示器、救援电话等设备供电由大功率多路输出本质安全电源12V/1600mA提供，动力电源因故停电时，由大容量电池箱提供不小于100h时长的动力电源向本安电源供电。主舱内配备通信电话与井上建立通信联系，同时配备的救灾无线通讯系统，可在井下通信线路故障情况下仍可保持舱内外长距离救援通信联络。

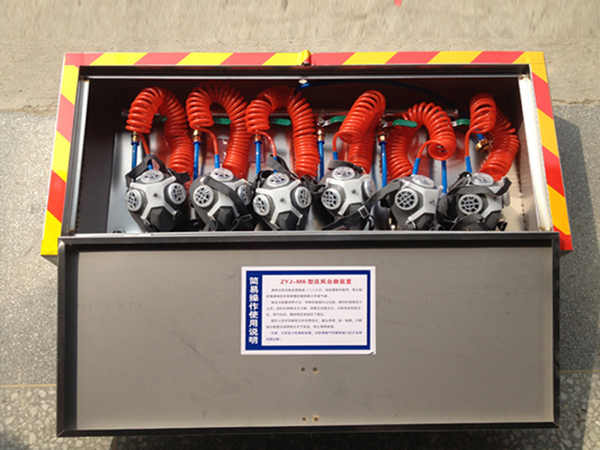

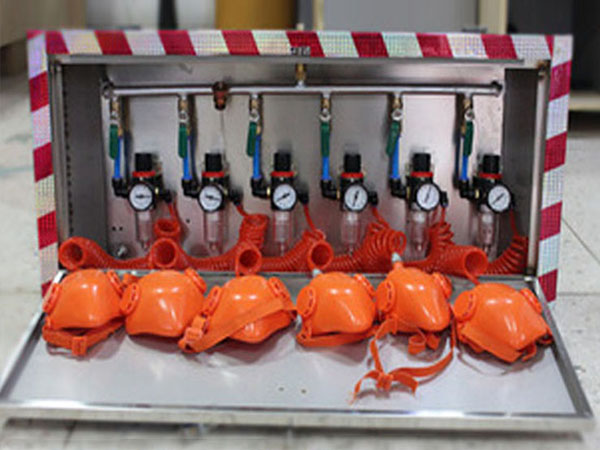

压风自救系统概述和图片

压风自救系统包括：

压风自救系统主要用于具有煤与突出的煤矿井下救灾防护。它安装在煤矿井下硐室或采煤工作面的机巷风巷掘进头的适当位置或流动人员较多的地点，以及溜子头、井底车场、运输和回风巷道、各种站房等地。当发生巷道冒顶，煤与突出时或有突出预兆时，工作人员跑步进入附近安装有呼吸器的地点和场所避灾，戴上呼吸器，等待救援。

供水施救系统概述和图片

供水施救系统包含：

供水施救系统主要用于矿工在井下安全作业中日常用水和紧急避险时救灾防护，安装在井下避难硐室，工作面的机巷风巷，掘进工作面，以及运输和回风巷，井底车场，各种站房的适当位置。

供水自救装置是矿山井下紧急避难六大系统中较为重要系统之一，为防止井下一旦发生灾变，确保井下受灾人员在恶劣环境下喝到安全卫生的饮用水。

该产品采用PVC合金毛细管式超滤膜，过滤精度达0.01微米，能滤除细菌、病毒、胶体、铁锈等杂质。独特的垂直交叉流过滤原理，节流污染可以在使用普通自来水时排出，滤芯不脏堵。如在紧急情况下，井下人员需要施救饮水时，即刻打开箱门，再打开相应出水口的阀门，就可以直接喝上干净的水，以等待及时的救援。

通信联络系统概述和图片

通信联络系统包括：

本系统以光纤有线网络为骨干，分支高速电缆通信网络以及无线网络为延伸，在井下设立若干基站，通过无线通信手段，从而实现生产调度管理及信息交流等功能。并为实现位置监测与管理、数字化视频监控以及各种井下传感器数据的统一采集与综合处理，提供了一个共用的平台，为实现语音、视频、定位系统数据的三网合一，为生产调度、应急救援、安全监控与督察提供了良好的数字化应用基础，同时，也为煤矿数字化矿山建设建立了良好的平台。此平台可以配接监控、抽放监控、皮带综保监控、排水给水监控、洗煤厂监控、提升监控等子系统。
