ZBL-L低压漏电保护装置

ZBL-L低压漏电保护装置产品介绍

ZBL-L低压漏电保护装置采用了现代漏电保护装置设计技术，与同类型产品比较经济效益好安全性能高等优点。

ZBL-L低压漏电保护装置适用于煤矿井下具有甲烷和煤尘危险的场所，作为低压380V～1140V中性点不接地系统的漏电保护。

ZBL-L低压漏电保护装置适用范围

1、装置适用电压等级：380V～1140V。

2、装置适用接地方式：中性点不接地。

3、装置适用安装地点：中央变、采区变和工作点均可安装。

4、装置适用恶劣的场所：具有甲烷和煤尘爆炸危险的场所。

ZBL-L低压漏电保护装置使用环境

1、海拔不超过2000m；

2、环境温度：-5℃～40℃；

3、空气相对湿度不大于95%(25℃时)；

4、在有爆炸性气体(甲烷)和煤尘混合物的地方；

5、在无明显摇动和冲击振动的地方；

6、在垂直面的安装倾斜度不超过15°；

7、在无破坏金属及绝缘的气体和蒸气的环境中；

8、在无滴水及其它液体浸入的地方；

9、安装类别：Ⅲ类；污染等级：3级。

ZBL-L低压漏电保护装置具体参数：

●控制电压：380V、660V、1140V。
●工作电源：控制电压。
●总线段数：1。
●支路数：9。安装于第二级（变压器下的支路开关下又带若干条分路开关）时，支路数为8。
●矿用隔爆型低压漏电保护装置动作电阻值和闭锁动作电阻值：
电压等级 380伏 660伏 1140伏
动作电阻值 3.5K±20% 11K±20% 20K±20%
闭锁电阻值 7K±20% 22K±20% 40K±20%
●矿用隔爆型低压漏电保护装置动作时间：支路出口时间30毫秒；总出口时间300毫秒。均可任意设置。
●矿用隔爆型低压漏电保护装置工作电源变化适应能力：工作电源变化在额定值的75%～110%时，装置的漏电动作电阻值、漏电闭锁电阻值和动作时间的误差不大于20%。
●低压系统电容变化适应能力：当系统电容在0.1μf～1μf范围内变化时，装置的漏电动作电阻值、漏电闭锁电阻值和动作时间的误差不大于20%。
●分散性漏电电阻分辨率：动作电阻整定值20％＋2K。
●继电器出口输出：总出口和进线对应的一对一出口，均为常开无源触点，触点容量为1A；380VAC。
●外形尺寸：宽（310）×深（280）×高（410）

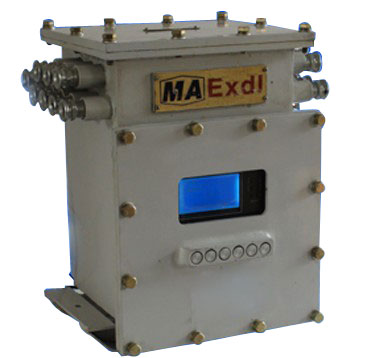

ZBL-L低压漏电保护装置实物图

因产品生产批次、具体型号不同，以上图片仅供参考，详情可联系我们的销售人员进行具体核实
