FBCD系列矿用防爆抽出式对旋轴流局部通风机产品介绍
FBCD系列矿用防爆抽出式对旋轴流局部通风机使用环境的气体温度为-20℃~+40℃，相对湿度不大于95%(25℃时)，海拔不应超过1000m的环境。通风机输送的介质中允许含有甲烷和爆炸性气体，通过气体的含尘量不得超过200mg/m3。该通风机主要用于具有甲烷危险气体的煤矿井下，安装在回风巷道中，与负压风筒配套使用，作抽出式通风。
BCD系列矿用防爆抽出式对旋轴流局部通风机特点
1、FBCD系列矿用防爆抽出式对旋轴流局部通风机由两台工作主机组成，两级叶轮按相对方向旋转。即一级叶轮顺时针旋转，二级叶轮逆时针旋转，两级叶片数互为质数。空气由一级叶轮获得能量经二级叶轮增压后送出。二级叶轮除了增加气流能量外，还兼备普通轴流通风机中的静导叶功能，在获得导向整直圆周方向速度分量的同时，理顺了气流冲击，增加了气流能量，减少了尾迹涡流，降低了噪音。
2、FBCD系列矿用防爆抽出式对旋轴流局部通风机的叶片，采用国内的三元流理论进行空气动力性能设计，采用仿机翼型圆弧板扭曲形叶片，气动效率高，高效区域宽广，效果显著。而且使气流高速平稳的通过风机，确保风机的安全运转。
3、FBCD系列矿用防爆抽出式对旋轴流局部通风机采用外包复式消声装置，具有超低噪声特性，对改变井下约束空间的噪声环境效果显著。
4、FBCD系列矿用防爆抽出式对旋轴流局部通风机采用隔流腔防爆技术。隔流腔具有一定的耐压性能，了电机与风机流到中含瓦斯的气体相互隔绝，同时起到了电机散热导流的作用。散热管使电机周围与大气相通，既增加了电机的防爆性能，又使电机的热量充分散发到大气中。
5、FBCD系列矿用防爆抽出式对旋轴流局部通风机主体采用钢板组焊结构，叶片及机壳内部采用防腐防潮处理，使风机能在潮湿环境下长时间运行，有效地解决了其他条件对风机造成腐蚀的问题。
FBCD系列矿用防爆抽出式对旋轴流局部通风机产品参数
|
机号
|
转速r/min
|
风量m3/min
|
静压Pa
|
电动机型号
|
配用功率kW
|
额定电压(V)
|
单台电机
额定电流(A)
|
|
№4.0
|
2900
|
136～89
|
256～2050
|
YBF90L-2
|
2×2.2
|
380/660
|
4.85/2.79
|
|
150～100
|
325～2500
|
YBF100L-2
|
2×3
|
380/660
|
6.4/3.7
|
|
165～109
|
375～3040
|
YBF112M-2
|
2×4
|
380/660
|
8.1/4.7
|
|
№5.0
|
2900
|
217～145
|
275～2060
|
YBF112M-2
|
2×4
|
380/660
|
8.1/4.7
|
|
240～161
|
325～2540
|
YBF132S1-2
|
2×5.5
|
380/660/1140
|
11.1/6.4/3.7
|
|
266～178
|
400～3155
|
YBF132S2-2
|
2×7.5
|
380/660/1140
|
14.8/8.66/4.97
|
|
№5.6
|
2900
|
286～188
|
275～2850
|
YBF132S2-2
|
2×7.5
|
380/660/1140
|
14.8/8.66/4.97
|
|
324～215
|
375～3690
|
YBF160M1-2
|
2×11
|
380/660/1140
|
21.6/12.6/7.2
|
|
358～238
|
440～4560
|
YBF160M2-2
|
2×15
|
380/660/1140
|
28.8/17.0/9.6
|
|
№6.3
|
2900
|
410～237
|
400～4775
|
YBF160M2-2
|
2×15
|
380/660/1140
|
28.8/17.0/9.6
|
|
442～256
|
460～5475
|
YBF160L-2
|
2×18.5
|
380/660/1140
|
35.5/20.5/11.8
|
|
468～274
|
525～6125
|
YBF180M-2
|
2×22
|
380/660/1140
|
41.0/24.4/13.67
|
|
518～318
|
640～7310
|
YBF200L1-2
|
2×30
|
380/660/1140
|
56.9/32.9/18.5
|
|
№7.1
|
2900
|
608～352
|
523～6228
|
YBF200L1-2
|
2×30
|
380/660/1140
|
56.9/32.9/18.5
|
|
652～377
|
602～7163
|
YBF200L2-2
|
2×37
|
380/660/1140
|
67.9/40.3/22.6
|
|
696～402
|
686～8161
|
YBF225M-2
|
2×45
|
380/660/1140
|
82.1/48.4/27.4
|
|
№8.0
|
2900
|
817～473
|
605～7200
|
YBF225M-2
|
2×45
|
380/660/1140
|
82.1/48.4/27.4
|
|
874～506
|
692～8230
|
YBF250M-2
|
2×55
|
380/660/1140
|
102.6/59.3/34.3
|
|
970～560
|
850～9950
|
YBF2-280S-2
|
2×75
|
380/660/1140
|
134/77/44.2
|
|
№9.0
|
1450
|
831～480
|
394～4710
|
YBF200-4
|
2×30
|
380/660/1140
|
56.8/32.8/19.0
|
|
890～520
|
450～5120
|
YBF2-225S-4
|
2×37
|
380/660/1140
|
70.0/40.0/23.2
|
|
950～550
|
520～6170
|
YBF2-225M-4
|
2×45
|
380/660/1140
|
85.0/50.0/29.0
|
|
№10.0
|
1450
|
1171～677
|
514～6131
|
YBF250M-4
|
2×55
|
380/660/1140
|
102.7/59.2/34.3
|
|
1300～750
|
630～7540
|
YBF2-280S-4
|
2×75
|
380/660/1140
|
140/81.0/47.0
|
|
1380～800
|
710～8520
|
YBF2-280M-4
|
2×90
|
380/660/1140
|
167/96/55.5
|
|
№11.2
|
1450
|
1650～950
|
650～7690
|
YBF2-280M-4
|
2×90
|
380/660/1140
|
167/96/55.5
|
|
1770～1020
|
750～8790
|
YBF2-315S-4
|
2×110
|
380/660/1140
|
201/116/67.2
|
|
1880～1090
|
850～9930
|
YBF2-315M-4
|
2×132
|
380/660/1140
|
240/139/80.5
|

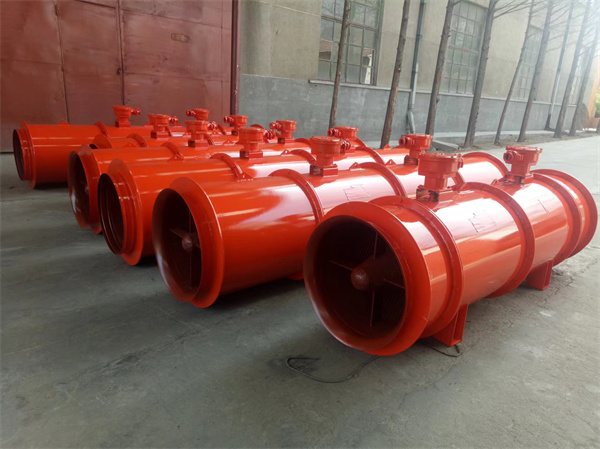

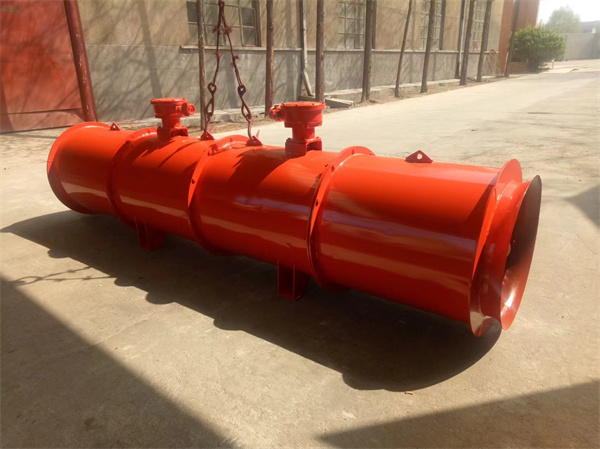

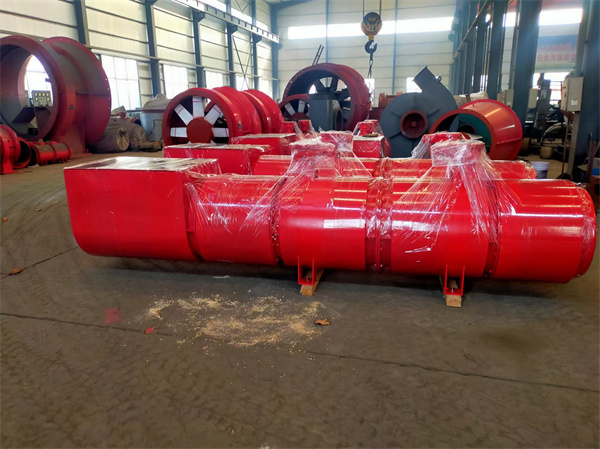

FBCD系列矿用防爆抽出式对旋轴流局部通风机产品图片
