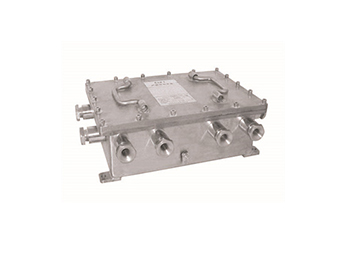

KTG121矿用隔爆型光端机

KTG121矿用隔爆型光端机产品介绍

KTG121矿用隔爆型光端机采用全不锈钢外壳设计内置视频光端机、供电电源模块等，是一款煤矿井下传输用的功能扩展产品。其传输容量可扩展至8路视频及8路反向数据的传送，同时该设备具备串联功能，可将多个同类设备予以串联使用，取得更多的扩展空间和使用需求。

KTG121矿用隔爆型光端机工作环境

a)环境温度：0℃～+40℃；

b)平均相对湿度：不大于95％（+25℃）；

c)大气压力：80kPa～106kPa；

d)煤矿井下有瓦斯，煤尘等爆炸危险的环境。

e)无强烈震动和冲击的地方。

f)无破坏金属和绝缘材料的腐蚀性气体的地方。

KTG121矿用隔爆型光端机参数

材 质：不锈钢304或316L

净 量：20 kg

工作电压：AC127V，50Hz

输入功率：50 VA

温度范围：0℃～+40℃

大气压力：80～106kPa

相对湿度：≤95％（＋25℃）

视频输入：8路75Ω标准视频信号

视频输出：8路75Ω标准视频信号

光接口：ST,1310nm

单模光传输距离：20 Km

外形尺寸：长388×宽288×高131

KTG121矿用隔爆型光端机工作原理

矿用隔爆型光端机进行结构设计时充分考虑了各种特殊情况，当设备内部产生火花时不致引起设备外部充满爆炸性混合物环境的爆炸；并且确保设备的防爆性能、外壳强度、各组件的结合面间隙、限制外壳表面温度，以达到隔爆效果。

矿用隔爆型光端机由电源电路、光端机、交换机组成。设备工作时，由隔爆外壳内的电源模块向光端机发射端提供12VDC的工作电源，光端机将监测现场的场景图像视频信号转变为光信号传输入光端机接收端，再由接收端将光信号转为视频电信号通过传输介质输送给终端显示设备使用；同时由交换机提供网络数据交换功能。

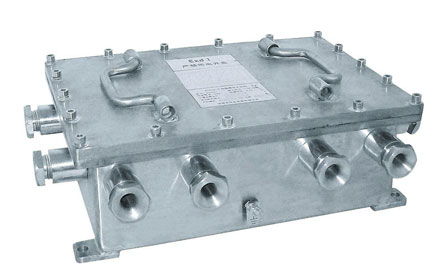

KTG121矿用隔爆型光端机实物图

因产品生产批次、具体型号不同，以上图片仅供参考，详情可联系我们的销售人员进行具体核实
