铁路起拨道激光指示器

铁路起拨道激光指示器简介

铁路起拨道激光指示器是本公司推出的的轨道平顺性测量仪器，该仪器采用远距离激光准直技术，对轨道的几何参数进行测量，并可以对工务起拨道作业进行现场指导，仪器操作简单，测量速度快，读数直观，经济实用。

铁路起拨道激光指示器的优势

1、测量仪采用长距离准直激光光源，实现了中远距离长波平顺性的检测。

2、采用了摄像头跟踪激光点的技术，便于操作人员瞄准测量车标靶。

3、采用环形靶设计，便于操作人员读出测量数据，提高作业效率。

铁路起拨道激光指示器的结构组成

指示器由激光发射车和测量车组成，激光发射车主要用于发射长距离准直激光，测量车用于初始时激光光斑的瞄准以及在待测路段内的测量。

铁路起拨道激光指示器的应用方向

1、轨道竣工测量；

2、既有线路的维护和施工；

3、指导工务起拨道现场作业；

4、线路施工质量的检验；

铁路起拨道激光指示器技术参数

1、测量距离：0～100m；

2、轨向：测量范围±50mm，示值误差±1mm；

3、高低：测量范围±50mm，示值误差±1mm；

4、水平：示值误差±0.5mm；

5、工作环境 温度范围：-20℃～+70℃；湿度：无冷凝；

6、电池工作时间：9小时；

7、激光器 波长：635nm 功率：≤1mW 光斑直径：10mm(100米处)

8、仪器重量 激光发射器：8Kg 车体：25Kg

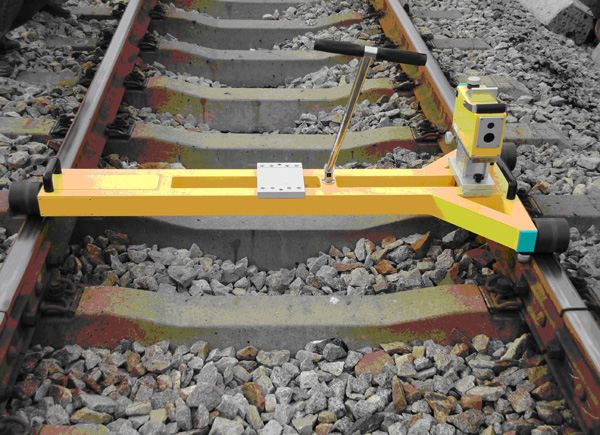

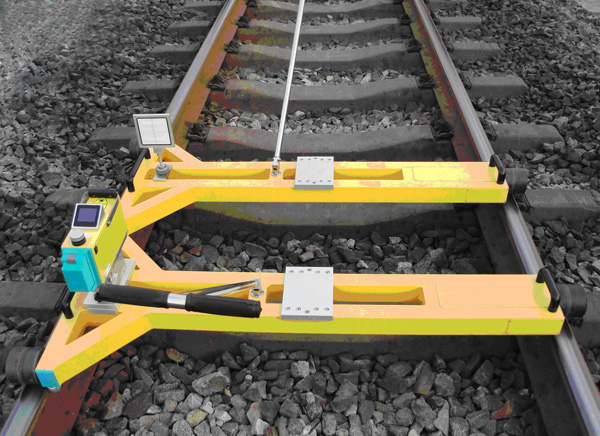

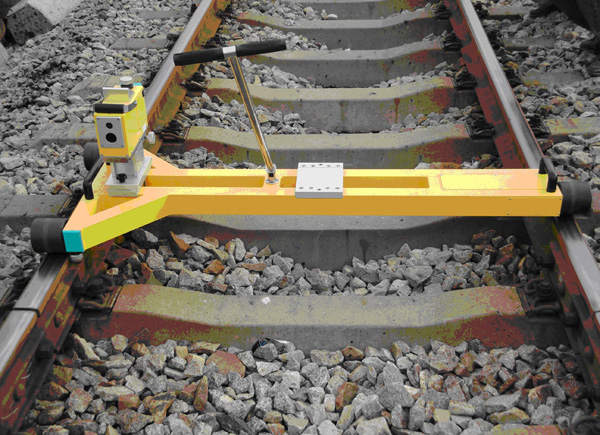

实物图

因产品生产批次、具体型号不同，以上图片仅供参考，详情可联系我们的销售人员进行具体核实
