GFK50风门传感器

GFK50风门传感器介绍

GFK50风门传感器由传感头组和磁块两部分构成，传感头组由干簧管外壳、插头、插座电缆固定板等组成、磁块组由Y25BH磁铁、外壳等组成。

GFK50风门传感器工作原理

仪器整机由内装干簧管电路并带引出电缆的感应部和内装磁铁的磁铁部两部分组成。 当门扇被打开时，感应部内的干簧管远离磁铁而断开；同时有声报警提示。当门扇被关闭时，干簧管接近磁铁而吸合。

当为单风门时，风门打开就有声光报警，仪器输出风门“开”信号，风门关闭后停止声光报警，仪器输出“关”信号。 当为双风门时，需要将仪器的双风门连接通讯线连接在一起，其中的一台或者两台仪器的数据传送到分站。

其中的一个风门为打开，仪器输出的信号为“关”，没有声报警，有光报警，两个风门都打开时输出的信号为“开”，同时两个仪器都有声光报警

GFK50风门传感器使用条件

工作环境条件：

a.温度：0～40 ℃

b.相对湿度：≤96％（+25℃）

c.大气压力：86～116kPa

d.具有甲烷、煤尘爆炸性混合物的煤矿井下;

传感器能承受的贮存条件为：

a)高温：60℃；

b)低温：-40℃；

c)平均相对湿度：95%（+25℃）；

d)振动：加速度50m/s2；

e)冲击：加速度500m/s2。

GFK50风门传感器参数

测量范围 (0～30)mm干簧继电器吸合
输出信号 开关量
触点容量 DC36V/100mA
型式 Exib I
外形尺寸 传感器组件110×60×35mm
磁钢组件80×40×25mm
重量 ≤0.4kg

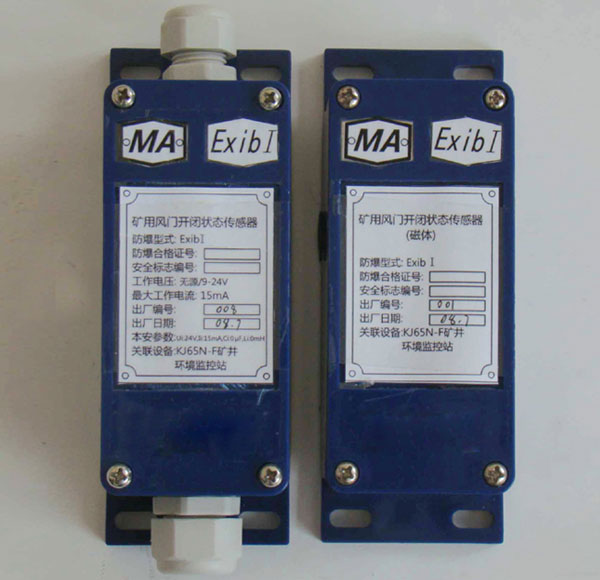

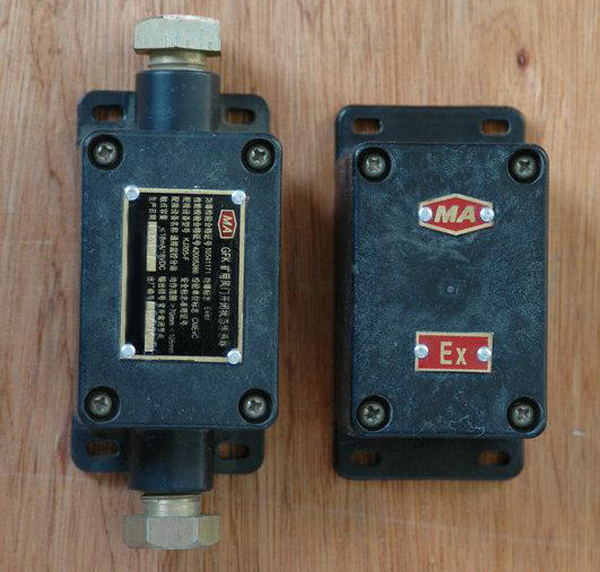

GFK50风门传感器实物图

因产品生产批次、具体型号不同，以上图片仅供参考，详情可联系我们的销售人员进行具体核实
