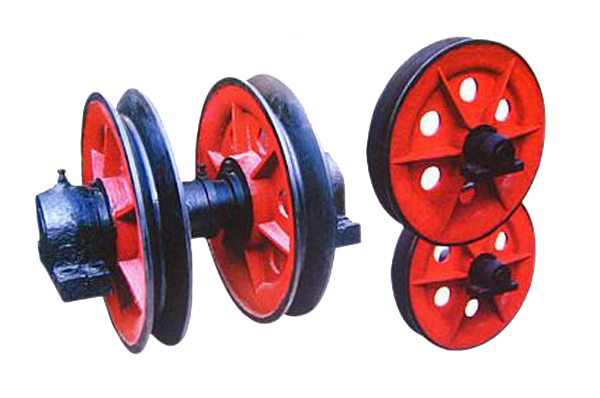

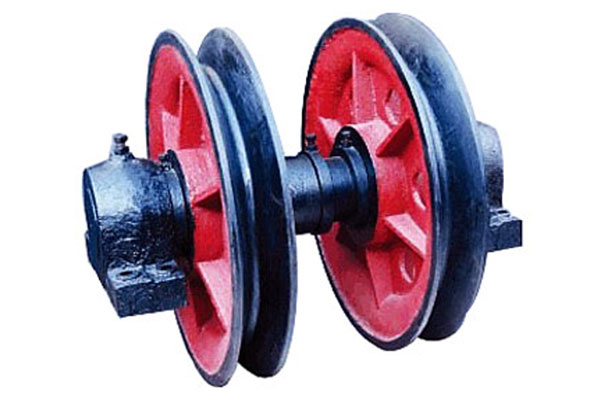

1)双槽悬吊天轮和单槽悬吊天轮的结构主要有绳轮、固定轴、及轴承座组成。
2)两种悬吊天轮均采用固定轴﹑整体轴承座支承,轴承座与绳轮采用HT200普通铸铁,固定轴采用45号碳素钢并经调质处理车削而成。
3)双槽悬吊天轮采用绳轮与轴承座可调型式,使用时根据实际情况进行选用,还可根据情况,另行组合设计。
型 号 大绳径 单绳 大静张力 轮径 外径 轴承座距 中心高 质量 (kg)
MZS2.2-0-2×0.5/270-320 Φ23 50KN Φ500 Φ590 590-640 120 304
MZS2.2-0-2×0.5/630-750 Φ23 50KN Φ500 Φ590 950-1070 120 346
MZS2.2-0-2×0.65/270-420 Φ31 100KN Φ650 Φ775 630-780 140 550
因产品生产批次、具体型号不同,以上图片仅供参考,详情可联系我们的销售人员进行具体核实
