ZW系列自吸式排污泵主要由泵体、叶轮、后盖、机械密封、泵轴、轴承座、进口阀、气液分离管、加水阀门、迸、排接管等组成。
泵的工作原理:泵体内设有储液腔,并通过上方的回流孔和下方的循环孔与泵工作腔相通,构成泵的轴向回流外混式系统。泵停止工作后.泵内腔已储有一定容积的液体。当泵起动吋,泵内的储液在叶轮的作用下,液体通过气液分离管的网格回流到工作腔,气体被排出泵外,使泵内形成一定的真空度,达到自吸的作用。
流量:5-800m3/h;
扬程:12-60m;
电机功率:2.2-55KW;
转速:1450-2900r/min;
口径:φ25-φ300;
介质温度:≤100℃;
自吸高度:4.5-6.0m。

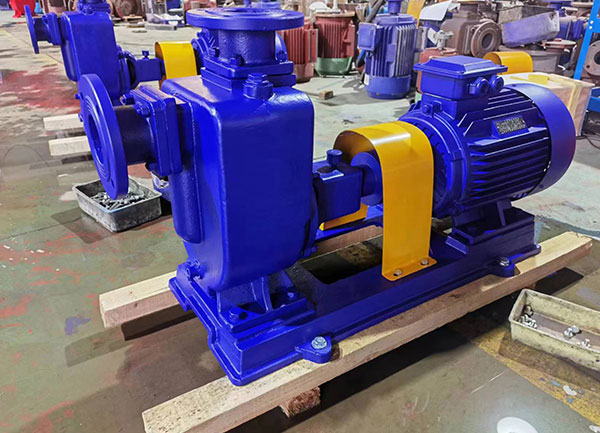

因产品生产批次、具体型号不同,以上图片仅供参考,详情可联系我们的销售人员进行具体核实
