QYW20-25风动污水潜水泵

QYW20-25风动污水潜水泵具有总体结构简单,外形美观、体积小重量轻,移动拆装维护保养方便;水泵运行平稳、流量大,实际扬程高等显著优点,主要适用于矿山开拓、掘井巷道、造船等各种易燃易爆恶劣工况现场,有压缩空气作动力的施工排水作业。

在手机上查看本产品
中煤官方微信支付
中煤官方微信支付
网站配图

QYW20-25风动污水潜水泵产品详情

QYW20-25风动污水潜水泵产品介绍

QYW20-25风动污水潜水泵总体结构简单,外形美观、体积小重量轻,移动拆装维护保养方便;水泵运行平稳、流量大,实际扬程高;叶轮和泵体无配合间隙,排水排污能力强;起动、停止迅速,并有过载保护作用,不会因过载而发生故障。风动潜水泵不受电源、潮湿、粉尘等条件限制,特别是易爆易燃,震动、高温……恶劣工况场合有着电动潜水泵不可替代的安全性和可靠性。在含有瓦斯与煤尘的作业面及其它场合使用安全可靠。

QYW20-25风动污水潜水泵产品适用范围

QYW20-25风动污水潜水泵主要适用于矿山开拓、掘井巷道、竖井井筒及化工、油轮、造船等各种易燃易爆恶劣工况现场,有压缩空气作动力的施工排水作业。

QYW20-25风动污水潜水泵产品型号意义

QYW20-25风动污水潜水泵:

QY——叶片式风动马达

W——排沙排污潜水泵

20——额定流量Q=20米3/小时

25——额定扬程H=25米

QYW20-25风动污水潜水泵结构及工作原理

QYW20-25风动污水潜水泵由风动马达、水泵、油雾器、管接头和消声器五个部分组成。

1.风动马达部分:

由转子、叶片、气缸、壳体、上、下气缸盖、轴承压盖、顶盖等组成。转子上有四条均布的径向槽,槽内配有叶片,上、下气缸盖上各有一只吹气眼。风泵启动时,高气压从吹气眼将槽内叶片吹开,同时大量高气压从主风道进入气缸,推动叶片、驱使转子旋转作功。在壳体下方留有密封腔,腔内有密封圈将气、水隔开。密封圈采用弹簧密封,并利用气、水的压力,使密封圈内涨,增强密封效果。

2.水泵部分:

由泵体、叶轮、泵座等组成。叶轮装在转子轴上,拧紧叶轮螺母,装上泵体、泵座,放入水中,转子带动叶轮旋转,在离心力的作用下,水流压入泵体的涡道内,并顺着出水管排出。

3.油雾器部分:

由油雾器壳、油雾器杆、调油阀芯等组成,油雾器装在顶盖上,壳内装满润滑油。

4.管接头部分:

由进风组合接头和出水弯头两部分组成。进风组合接头安装在进风口处。

5.消声器部分:

消声器是由钢板冲压焊接而成,装在排气口处。

QYW20-25风动污水潜水泵主要技术参数

扬程:25-10M

流量:10-20m3/h

转速:3000r/min

使用气压:0.3-0.5兆帕

耗气量:1.5m3/min

总重量:10公斤

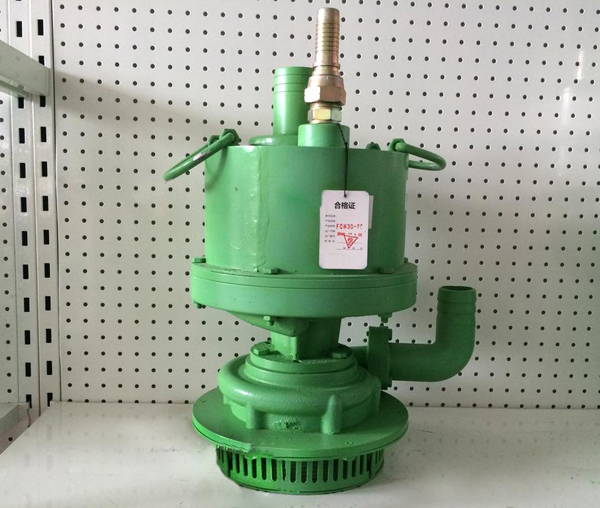

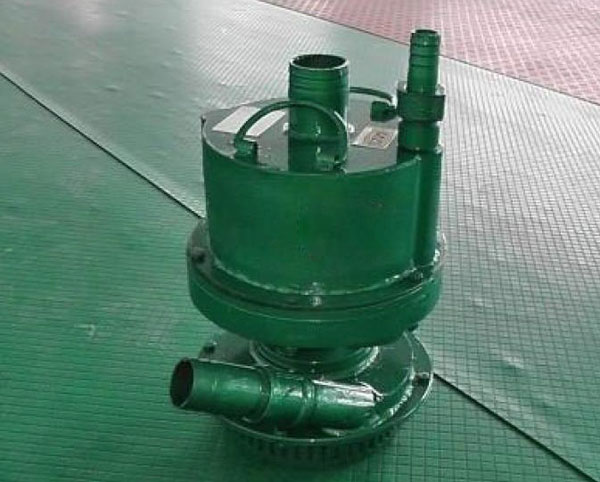

QYW20-25风动污水潜水泵实物图

QYW20-25风动污水潜水泵

QYW20-25风动污水潜水泵

因产品生产批次、具体型号不同,以上图片仅供参考,详情可联系我们的销售人员进行具体核实
