DDZ型断带抓捕器

DDZ型断带抓捕器产品介绍

DDZ型断带抓捕器采用了闸块敞开式结构，从根本上解决了闸块对输送物料的影响。该产品正常情况下作托辊使用，当发生断带或逆止器失效时，可迅速抓捕住胶带断裂或失控后突然下滑的重、空段胶带，并具有防止胶带跑偏的功能在需要时可作卡带器使用。

DDZ型断带抓捕器设计新颖，结构合理，动作安全可靠，断带抓捕效果好，使用维护简单，做到在不断带情况下试验，在实验中确保断带抓捕的安全可靠。广泛适用于矿山、冶金、化工、建材、港口码头等。

DDZ型断带抓捕器使用条件

DDZ型断带抓捕器在下列条件下可靠工作

a.环境温度：0℃～+40℃；平均相对湿度：不大于95%（+25℃）；

b. 大气压力：80～110ｋPa；环境噪声：不大于75dB

c. 有爆炸性混合物，但无破坏绝缘的腐蚀性气、液体的场合

使用条件

（1） 胶带宽度650mm以上；

（2） 向上运输倾角＞6度；

（3） 机架形式：固定式，拆卸式，吊挂式；

（4） 槽型角度≤60度

DDZ型断带抓捕器产品特点

DDZ型断带抓捕器分上、下胶带断带抓捕器，其特点主要有：

（1） 采用沿线多点布置，解决了断带点随机变化的问题。

（2） 工作机构采用局部断面制动，可敞开摆动闸块机构，从根本上解决了闸块对输送物料的影响，适用范围广。

（3） 采取了与胶带接触触发方式，触发动作灵敏可靠，并具有报警功能。

（4） 采用离心拨抓无磨损运行方式，使用寿命长。

（5） 满足在不断带下调试，确保了断带抓捕器的工作可靠性。

（6） 该产品多功能。除具有断带保护功能外还可防跑偏、逆止器以及卡带器使用等。

DDZ型断带抓捕器安装调整

a. 安装前首先检查机架是否变形，上下抓捕架及托辊灵活情况。

b. 搬运断带抓捕器时严禁乱摔乱碰，以免机架变形及零部件损坏。

c. 断带抓捕器安装位置应靠近头部驱动滚筒，距头部卸载滚筒（或张力点）50～70米，由地脚螺栓固定，方向：配重臂在沿巷道方向下方。

d. 断带抓捕器安装处输送机的机架应平直、不歪斜、不变形。

e. 上下抓捕架的支撑托辊应与胶带紧密接触，上下带面理论间距。

f. 安装后，进行重、空载试运行，观察断带抓捕器与皮带配合情况。

DDZ型断带抓捕器维修保养

a. 检查、调整、更换零件时，确保带式输送机处于停机状态，并挂有警示标牌或有专人监护。

b. 维修人员应定期处理断带抓捕器上的积灰，良好的清洁状态。

c. 在运行中避免皮带的严重跑偏。

d. 定期检查断带抓捕器各处的紧固件是否松动，发现松动及时紧固，发现零件有损坏应及时更换。

e. 上下抓捕轴应定期润滑，其转动灵活。

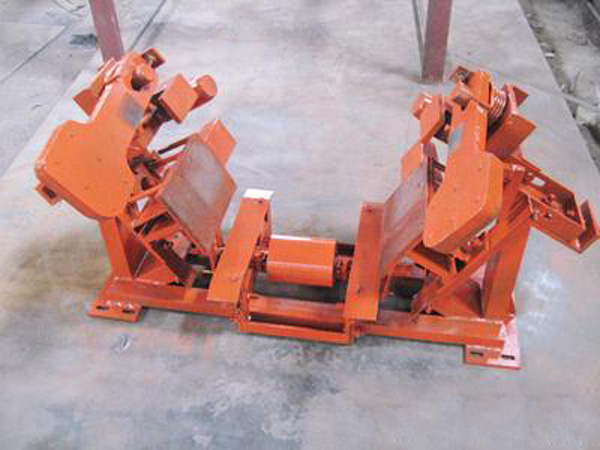

DDZ型断带抓捕器实物图

因产品生产批次、具体型号不同，以上图片仅供参考，详情可联系我们的销售人员进行具体核实
