渠道衬砌机

渠道衬砌机简介

渠道衬砌机由主机架，操作台，铺料小车，振动碾压小车，平料螺旋，皮带机等部分组成，由操作台控制部分的运行，具有混凝土布料，摊铺，振捣，碾实，扎光，沿轨道自行等多种功能。适用坡比为1:2.5、1:3，适用坡面长度10-30m，摊铺厚度10-30cm。机架长度可根据衬砌坡面长度调整选用，机架高度采用电动调节，更换机架铰接处的联结螺栓可以调整坡比，适用于大面积衬砌作业。

渠道混凝土衬砌主要工序包括渠道开挖、坡面成型、保温板铺设、复合土工膜铺设、混凝土衬砌、混凝土养护、伸缩缝施工

渠道衬砌机工作原理

渠道衬砌机由上料机，摊匀机，抹平机，收面架四部分组成，上料机放置在渠坡上，机架与摊匀机机架连接，架底有行走轮，控制行走，摊匀机，抹平机，收面架平行放置在渠底，中间保持一定距离。

 物料由罐车放到上料机料斗内，随皮带送入摊匀机料斗，然后顺着摊匀机皮带送料，通过皮带上的档料板将物料引入储料斗中，由机架下方振动板摊匀，在通过抹平机抹平，收面架人工收面。

渠道衬砌机特点

1.提料、送料全程采用螺旋输送器,效率高,不漏料,不跑浆,保持混凝土配合比,而且工作效率高.

2.螺旋输送器的螺旋叶采用锰合金材料,耐磨,寿命长；

3.高频插入式振捣技术,提浆效果好；

4.自动调平升降系统,电动丝杠升降,方便快捷,质量稳定可靠；

5.机器行走电机软启动,桁架行走平稳；

6.桁架连接,模块化设计,便于增减长度,更改坡比,提高机器对渠道变化适应性;

7.找平系统采用电位传感,设定上下动作范围,可灵活调整行走架高度,来保证机器坡比准确；

8.螺旋输送器,长度可随桁架长度也可用标准节组合.

渠道砌砌机详情

滚轮直径230mm

螺旋输送器直径260mm

滚轮传动方式 链条传动

螺旋输送器转速136rpm

行走速度0-1.2m/min

料仓规格630*500*530mm

行走电机4*2.2kw

输送功率 根据坡长配置

精滑模板长度500mm（尾部可调）

适应坡长23m（最长衬砌面）

衬砌厚度100-200mm

适应坡比 根据客户需要

效率≤1.2m/min

升降装置液压升降/电动机械升降

高频振捣棒VAF50-1

运行模式 手动

行走模式 轨道行走

渠道衬砌机操作说明

1.1. 启动前准备：减速机放规程注润滑油（40号机械油），各传动齿轮及传动链条涂润滑脂，轴承座注入润滑脂（电动滚筒加指定机械油），将机架底部档板底部高度控制在离轨道底部90mm处（高度按铺混凝土厚度定）检查工字钢振动板底部与地面高度15mm-30mm，检查挡料车挡板是否压紧。

2.2. 启动：启动前应先清理各轨道面，确认无杂物后，合上空气开关通电，按下启动按钮，空机运行，检查有无异常情况，检查皮带机运转是否正常，待设备运转正常后，方可投入物料生产。

3.上料：上料前应先将档料车送至到最末端（限位开关处），关掉小卷扬机开关，按下摊匀机皮带开关，然后按下上料机皮带开关，罐车再开始送料。上料关机前，罐车先停止送料，待上料机皮带上物料输送干净后在关闭上料皮带按钮。使用完后及时清洗皮带。

4.摊匀：物料送到摊匀机皮带上后，控制小卷扬机开关，让物料通过挡料车进入储料斗中，待物料容纳储料斗1/2容量时，按下振动按钮：物料容纳储料斗2/3容量时，按下前进行走开关，开始摊匀特料，控制行走开关及罐车送料开关，将储料斗内物料保持在2/3容量内。

5.抹平：抹平前先将抹平盘送至任意一端（限位开关处），然后按下抹平按钮，使抹平盘正常运行，控制行走开关将抹平机开到物料正上方，然后降下抹平盘，使其紧贴物料，控制大卷扬机来回抹平，再控制行走开关慢慢前行。

6.收面：3-4名工人在收面架上用抹泥刀抹平一遍，当设备出现故障或其他原因须立即停机时，按下急停按钮停机。当使用急停按钮紧急停机后，应先检查设备，排除设备故障或其他影响设备运行的因素，释放急停按钮，再按正常启动程序启动设备。

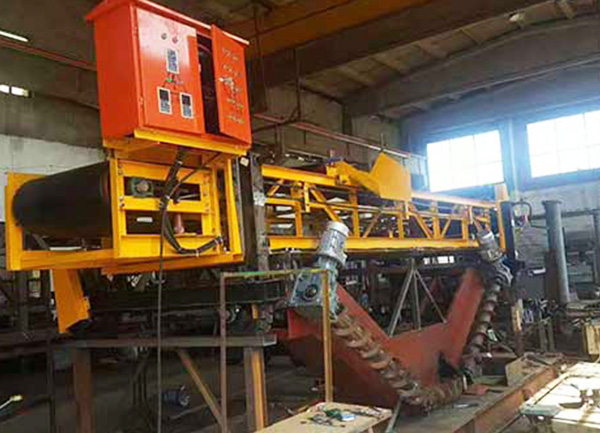

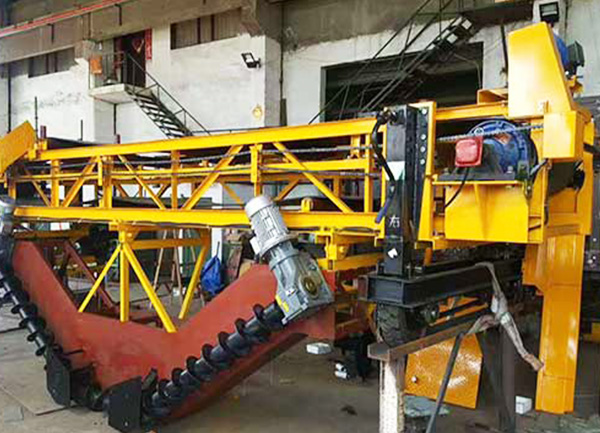

渠道衬砌机实物图
