MTZ-2型锚杆调直机

MTZ-2型锚杆调直机的优点

1.采用液压动力，操作灵活、维护方便

2.卡头夹紧力大、拉力根据锚杆直径可调，不会破坏锚杆性能；

3.结构紧凑，布局合理，稳定性强；

4.运转平稳，可靠性强、寿命长、效率高；

5.操作简便，劳动强度低。

本机主要用于地面修理车间，对各种直径规格的锚杆进行调直。可配备锚杆滚丝机对回收锚杆进行再加工。

MTZ-2型锚杆调直机主要组成及工作原理

系统主要由主机、液压泵站、操作台等组成。因为采用了分体式结构，即主机、液压泵站、操作台为独立结构，互不影响，使操作变得更加安全方便。主机主要有底座、锚杆夹紧装置、主液压缸、锚杆压直液压缸等部分组成。

工作方式：在压紧装置下先将锚杆进行初步压直，然后插入前后加紧装置加紧，在主工作油缸下将锚杆进行拉直。

工作过程：把弯曲锚杆两头压直。根据锚杆长度调整主液压缸伸出行程，把两头压直的锚杆放在夹紧装置的卡头内，推动夹紧装置上的小液压缸，把锚杆的两头夹紧，然后推动主液压缸操作阀，主液压缸回缩拉直锚杆，操作液压阀，主液压缸停止工作。回缩夹紧装置上的小液压缸，带动卡头松开锚杆，取出调直的锚杆。

MTZ-2型锚杆调直机主要技术参数

     额定工作拉力    400KN

     主液压缸行程    2400mm

     夹紧液压缸行程  410mm

     系统压力    31.5Mp（根据不同规格的锚杆调节泵站的压力）

     系统流量        25-30

     电机功率        11KW

外形尺寸（长×宽×高）:6500×500×1600

　　总重:2.5T

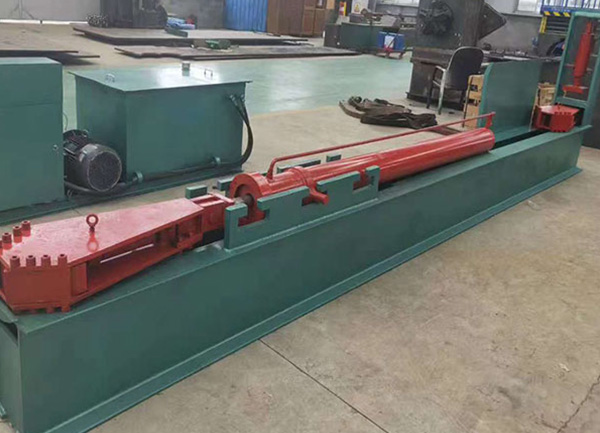

MTZ-2型锚杆调直机实物图
