井下黄泥灌浆设备

XNJD(S)系列矿用行走式泥浆搅拌机简介

XNJD(S)系列矿用行走式泥浆搅拌机是根据用户实际工况要求而特殊设计的一种煤矿专用设备。主要用于煤矿行业搅拌黄泥浆，以便向具有自燃倾向的矿井提供一定浓度的黄泥浆，预防煤层发火。

该设备搅拌和行走采用独立驱动结构，互不干扰；在搅拌泥浆的同时，还可以在轨道上往返行走；在0°C—40°C环境温度下可长时间连续工作；同时设备除正常的操作外，还可以进行遥控操作。整机具有结构紧凑、设计合理；搅拌范围大、能力强、效率高；操作维修方便等优点。

井下黄泥灌浆设备构造及工作原理

该设备分单搅拌和双搅拌两种型式，均以电动机为动力，搅拌和行走采用独立驱动结构。整机结构分双搅拌和单搅拌，搅拌机由机架、主（从）动轮轴、搅拌装置、行走装置和电器系统等组成。机架采用框架焊接式结构，具有足够的强度和钢性；主（从）动轮轴由主（从）动轴、轴承、轨道轮等组成；机架与主（从）动轮轴钢性连接使整机停放在固定的轨道上。现场安装时调节好车轮与轨道的间距后将车轮后的轴承座固定螺丝固定好.搅拌装置由电机、减速机、搅拌轴、搅拌叶轮等组成。电机动力通过减速机减速后驱动搅拌轴带动搅拌叶轮旋转，实现搅拌。搅拌叶轮下部采用立刀形状设计，可基本消除泥团物料的卡料现象。行走装置由电机、减速机、立轴、链轮、主（从）动轴等组成。电机动力通过摆线针轮减速机减速后带动轨道轮转动，使搅拌机在固定轨道上行走。电器系统(根据客户要求选配）由电器控制柜、行程开关等组成。通过控制柜上的按钮实现搅拌的正反转；行走的前进后退；停车等功能。

井下黄泥灌浆设备主要技术参数

型号 XNJD /XNJS

搅拌物料 黄泥浆1:4-8

搅拌形式  单搅拌 ；双搅拌

处理能力 13.6-35 m³/h ；30-60 m³/h

额定功率7.5-15kW×1 ；7.5-15kW×2

额定电压  380V

叶轮转速40 r/min ；40 r/min

行走速度  2m/min ；2 m/min

轨距实配

遥控距离≤30m

XNJD(S)系列矿用行走式泥浆搅拌机使用注意事项

1、整机安装之前必须确保行走轨道平整，轨距一致。

2、整机安装结束后，将380V电源接入本机配套的电气控制柜指定端子，可根据需要实际调整电源相线。（注意：本步必须由专业电工调试人员完成）

3、一切准备工作以及设备运行前检查工作完成之后，调试或操作人员应根据控制柜上按钮指示先启动搅拌，搅拌无异常后再启动行走机构，搅拌、行走机构都无异常后设备可投入正常运行。（注：设备在调试试运行时建议不采用远方遥控操作，以免造成不必要的危险事故）。

4.投放到池中物料不能打堆，要经水分充分浸泡完全方可开动搅拌设备不允许有超过13毫米以上的块状硬物，以免在搅拌过程中损坏叶轮及产生整机振动。

井下黄泥灌浆设备维护保养

1、新机使用前至少磨合四个小时。

2、减速机在0°C—40°C环境温度正常工作，加CKC220#齿轮油，新机使用一个月后换油，轴承加锂基润滑脂；及时检查桨叶的磨损程度，如磨损严重请及时更换。

3、每次搅拌前必须检查减速机是否缺油，若减速机配备油泵的要经常检查油泵管路是否堵塞，保证油泵的正常工作。

4、经常检查各连接螺栓是否松动，及时调整和紧固，以确保设备的安全使用。

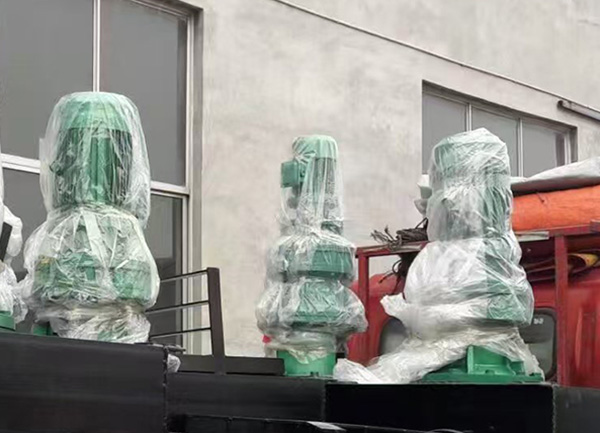

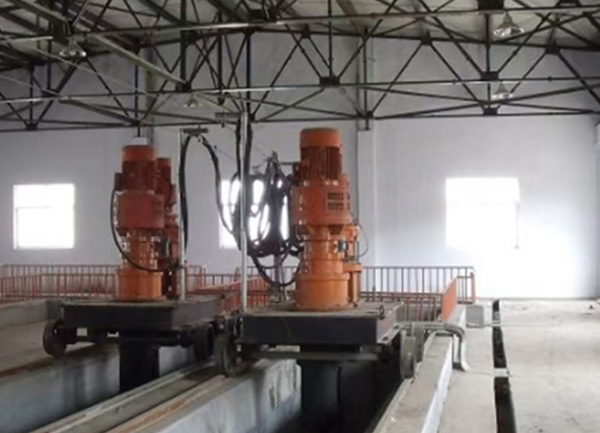

井下黄泥灌浆设备实物图
