数字式汽车衡

数字式汽车衡介绍

数字式汽车衡是采用的数字传感器和数字仪表设计的全电子模块化汽车衡。数字式称重传感器采用数字技术，并对温度系数、非线性、滞后和蠕变性能等进行自动数字化补偿；仪表功能丰富，存储功能强；秤台结构采用U形截面的冷弯型钢组焊，整体刚度、抗扭性能及台面的局部刚度都比传统的焊接有很大的改进；模块化设计,可按用户要求组合,适于大批量生产,运输方便,安装调试简单,周期短;系统质量可靠和长期稳定性好。

数字式汽车衡由其独特的平板模块化秤台结构制作而成，具有灵活的秤体安装形式。一般来说安装方式分无基坑基础和浅基坑基础，两种安装方式各有其利弊。具体如下：

1.无基坑基础

无基坑式基础安装的秤体会高出地面，故须制作可使汽车上下的引坡，因而其占地面积较大，但其良好的通风干燥环境，可确保汽车衡一直保持理想的使用状态，且易于维护。

2.浅基坑基础

浅基坑式基础安装的秤体与地面齐平，其优点在于占地面积小，汽车上下磅较方便，但采用此形式时，须特别注意磅坑内的排水及干燥。

数字式汽车衡电器部分参数及性能优点

（一）数字传感器

其主要性能优点:全部数字信号输出，具有高精度、稳定性和抗干扰能力， 数字传输距离达280m.数字补偿技术性能更优于模拟式传感器，桥式结构， 过载能力强，无需专门工具，安装维护方便，自诊断功能故障排除迅速偏载调整保证的计量性能恶劣环境防护提高可靠性全不锈钢焊接密封IP68,防水、防潮、防腐蚀，适用于恶劣工业环境更换传感器不需重新标定。其主要相关参数如下所示：

分辨率1000000码

型号LZX-D-40t

额定载荷40t

额定输出40t

通讯速度50次/s

波特率9600bps

出厂误差1/3000

综合误差±0.02%FS

蠕变±0.02%FS

温度影响±0.02%FS/10℃

工作温度范围-30℃-70℃

存储温度范围-60℃-80℃

零点平衡±0.1%FS

安全过载率120%FS

极限过载率150%FS

防水保护IP68

工作电压9-12VDC

功耗350(12V)MW

通讯方式RS485

传输距离50-1200M

组网数量≤16个

防浪涌保护 有

（二）称重显示器

基本功能

1.交直流两用

2.具有良好的电磁兼容性能和强的静电防护能力

3.带扩展接口，可选配扩展功能模块

(a)打印通讯隔离模块

(b)开关量输出模块

(c)4～20mA模块

4.自动/半自动/手动角差修正

5.数字传感器通讯地址修改功能

6.单个传感器数据查看功能

7.二档分度值自动切换；

8.非线性修正功能和标定误差修正功能

9.定时关机功能

10.称重记录贮存/检查/删除/断电保护

11.配备RS-232C/RS485通讯口

12.配备电流环大屏幕通讯口；配备标准并行打印接口

13.可存储1000组车辆牌号和皮重，201组货号，可存储1001组称重记录

14.可备份和恢复仪表内各种参数，可靠实用

技术参数

数字传感器连接

1.连接方式：RS485方式、四六线兼容

2.通讯距离：约1000米

3.连接个数：1～16个

4.传感器电源：DC 10V，0.8A（Max）

显示

1.显示方式：7位高亮LED数码管，10个状态指示符

2.时钟：实时时钟，自动闰年、闰月，不受断电影响

大屏幕接口

1.信号：20mA电流环,串行输出

2.波特率：600，传输距离：≤2000米

打印接口

1.可连接宽行打印机：LQ-300K、KX-P1131、KX-P1121、DS-300

2.热敏度微打：POS58、T58D 可配面板式微打

串行通讯接口

1.标准配置RS232C RS485

2.电源：AC187～242V;49～51HZ

3.直流电源：12V蓄电池供电（外置）

（三）全不锈钢数字接线盒

其主要功能连接所有数字传感器，经过AD转换通过信号线把数据传输给数字仪表，不锈钢材质密封处理，防护等级IP68，防潮防浪涌，经久耐用。

（四）外显大屏幕

外显大屏幕基本功能：

1.电源：AC187～242V;49～51Hz

2.远距离观察称重结果，可作为称重装置的辅助显示器。

3.与计算机连接，作为系统的辅助显示器。（计算机的输出格式须配套）

4.称重仪表须配置相应的通讯接口；

5.动态扫描锁存技术；

6.高亮度数码块，特制的光学滤波薄膜，视角范围大；

7.显示系统或仪表输出的毛重、净重；

外显大屏幕技术参数：

1.显示字符：6位LED字高75mm数码管（YHL－3铁壳）；

2.电源：AC 187～242V；49～51Hz；

3.通讯接口：RS232方式/电流环方式；

4.使用环境温度：0～40℃；

5.使用环境湿度：≤85％RH；

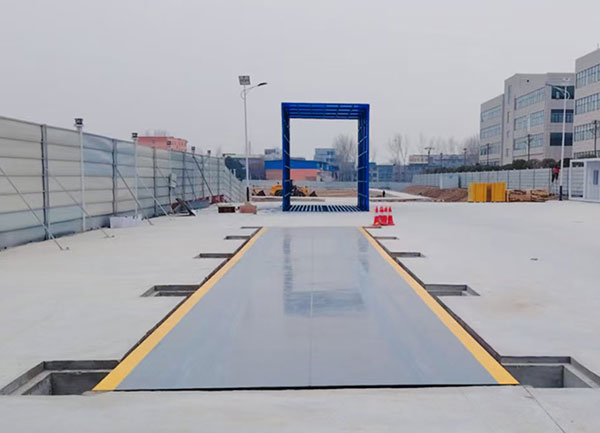

数字式汽车衡实物图
