翻斗式矿车
产品介绍/PRODUCT INTRODUCTION
翻斗式矿车
用途丶特征和适用环境
APPLICATION, CHARACTERISTICS AND APPLICABLE ENVIRONMENT OF TIPPING BUCKET MINE CAR
翻斗式矿车是矿山中输送煤碳、矿石和碴石等散状物料的窄轨铁路搬运车辆，一般须用机车或绞车牵引。
翻斗式矿车
主要特征：
1、该翻斗矿车不需用任何辅助设施，可左右自动翻转，灵活、轻便。
2、车架为一金属结构，能承受牵引力、自动力、矿车之间的碰撞力和钢轨冲击力；
3、该式矿车结构牢固，外形美观，性能可靠，运转灵活、平稳等优点；
4、矿车无论在弯道或直道都保证运行平稳。
5、矿车机架采用铆焊结构，减少了应力对矿车的影响，增加了矿车的使用寿命；
翻斗式矿车
用途
APPLICATION OF TIPPING BUCKET MINE CAR
-
煤碳/Coal
-
铁矿石/Lron ore
-
渣石/Slag
-
煤矸石/Gangue
-
磷矿石/Phosphate rock
翻斗式矿车
煤安认证
COAL SAFETY CERTIFICATION OF TIPPING BUCKET MINE CAR
中煤设备煤安认证
翻斗式矿车
产品参数/PRODUCT PARAMETERS
翻斗式矿车
技术性能表
TECHNICAL PERFORMANCE TABLE OF BUCKET TYPE MINE CAR
| 型号 |
容积 |
装载量T |
轨距G |
外形尺寸 |
轴距 |
| 长L |
宽B |
高H |
|
MFC0.55-6 小
|
0.55 |
0.55 |
600 |
1520 |
850 |
1150 |
500 |
| MFC0.75-6 小 |
0.75 |
0.75 |
600 |
1700 |
980 |
1250 |
600 |
| MFC0.75-6 |
0.75 |
0.75 |
600 |
1700 |
980 |
1250 |
600 |
| MFC1.0-6 |
1 |
1 |
600 |
1910 |
1070 |
1320 |
650 |
| MFC1.1-6 |
1.1 |
1.1 |
600 |
2150 |
1070 |
1320 |
650 |
| MFC1.2-6 |
1.2 |
1.2 |
600 |
2306 |
1070 |
1320 |
750 |
| MFC1.5-6 |
1.5 |
1.5 |
600 |
2596 |
1080 |
1350 |
800 |
| MFC1.0-9 |
1 |
1 |
900 |
2160 |
1150 |
1350 |
650 |
| MFC1.1-9 |
1.1 |
1.1 |
900 |
2300 |
1150 |
1350 |
750 |
| MFC1.2-9 |
1.2 |
1.2 |
900 |
2450 |
1150 |
1350 |
800 |
| MFC1.5-9 |
1.5 |
1.5 |
900 |
2696 |
1150 |
1420 |
850 |
中煤设备煤安认证
翻斗式矿车
安装与试运转/INSTALLATION AND TRIAL OPERATION

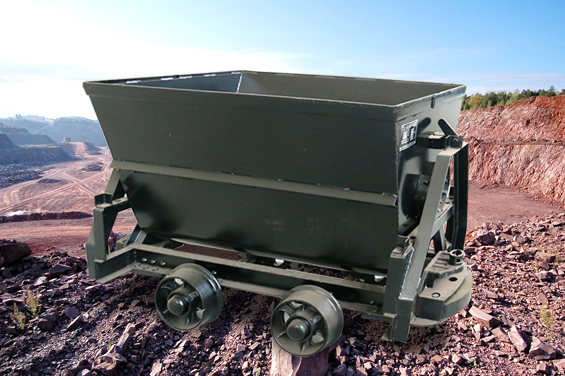

左右封闭机构
LEFT AND RIGHT CLOSED MECHANISM
将矿车置于水平轨道上，多次以人力分别打开左右封闭机构， 该闭锁机构应简单、可靠，操作安全、灵活、方便。

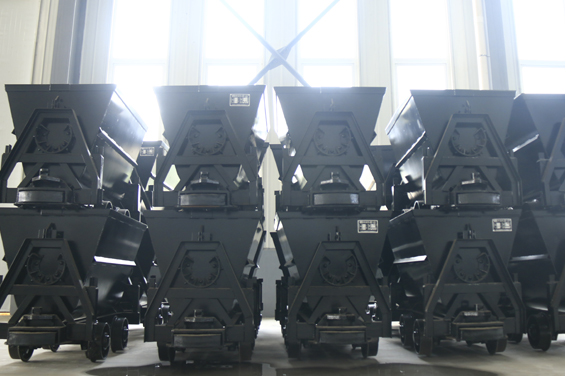

制动机构试验
BRAKE MECHANISM TEST
将矿车置于水平轨道上，以1.5-3.5m/s的速度匀速运行，制动时，检查机构的可靠性，该机构各部件应连接牢固、制动可靠，当作用力离开制动踏板时，制动瓦应及时离开车轮踏面。

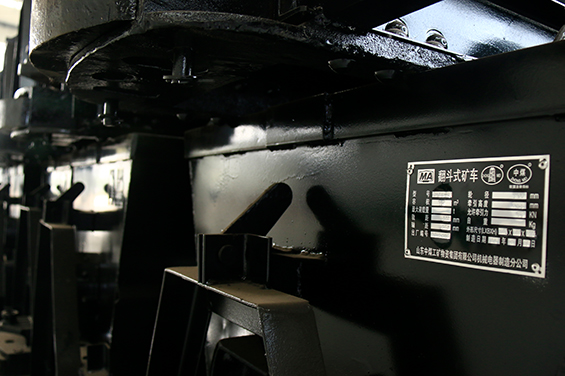

轮对走台试验
WHEELSET RUNNING TEST
用电动机驱动摩擦轮或带，带动车轮以不低于500r/min的转速走合10min，车轮转动灵活，阻力矩不大于1370N.mm。

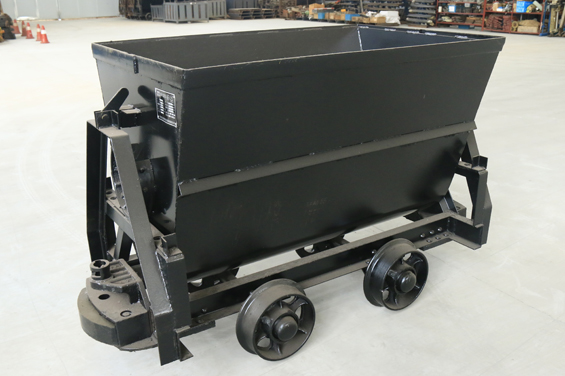

闭锁机构试验
LOCKING MECHANISM TEST
空载翻转时，车箱翻转灵活，卸载角≥40°；人力打开闭锁机构后，矿车能轻松灵活地向其纵向中心线的任一侧翻卸。

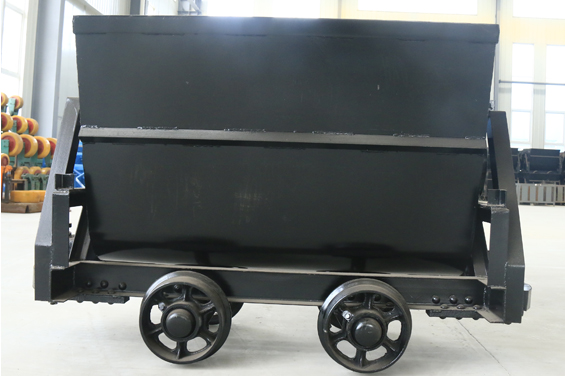

缓冲器弹簧性能试验
BUFFER SPRING PERFORMANCE TEST
采用金属弹簧时，压缩性能试验按GB/T1239.4的规定进行；采用橡胶弹簧时，压缩性能试验按GB/T1684的规定进行。
中煤设备煤安认证
翻斗式矿车
工作原理/WORKING PRINCIPLE
翻斗式矿车
车厢
翻转轨
车架
中煤设备煤安认证
翻斗式矿车
发货实力/SHIPPING STRENGTH
