CXK12矿用本安型钻孔成像仪

CXK12矿用本安型钻孔成像仪是为适应煤矿井下工作环境而特制的一套钻孔全景录像抓拍设备。仪器采用的DSP图像采集与处理技术...

在线咨询 VR全景立即购买

在手机上查看本产品

中煤官方微信支付

CXK12矿用本安型钻孔成像仪同类产品推荐

CXK12矿用本安型钻孔成像仪产品详情

CXK12矿用本安型钻孔成像仪产品介绍

CXK12矿用本安型钻孔成像仪是为适应煤矿井下工作环境而特制的一套钻孔全景录像抓拍设备。仪器采用的DSP图像采集与处理技术，系统高度集成，探头全景摄像。即能实时获取钻孔全孔壁展开图，软件自动分析宽度角度长度又能同时对全孔进行录像以及轨迹功能。

CXK12矿用本安型钻孔成像仪主要用途：

CXK12矿用本安型钻孔成像仪是针对于煤矿井下环境设计的钻孔成像设备，因此特别适用于煤矿井下恶劣条件下的各类钻孔检测，如观测锚杆锚索孔、瓦斯排放孔、超前探测孔、煤层岩层勘探孔和地质勘探孔等等，适用于垂直孔、水平孔和倾斜孔等各种形式的钻孔。

CXK12矿用本安型钻孔成像仪主要系统特点

防爆型式：本质安全型（ExibⅠ
使用方式：便携式
外壳防护等级：IP54
连续工作时境：＞8h
探头外径：Ф24～Ф100；适用孔径Ф28～Ф500
摄像头：彩色低照度450lines、0.1lux;水平360°
尺寸：主机288×223×95（mm）探头：Ф24×303 计数器：160×164×74(mm)
重量：主机约3.0㎏；探头约1㎏计数器约2.5㎏
检测深度：≥100M（可调）
CXK12矿用本安型钻孔成像仪优势:
无需外接电源,充电后可使用7到8小时,全套设备轻便.
无需外接电脑,无需转接处理,数字成像后无需处理,无百叶窗.
可提取360圆柱图同时可以拼出展开图.
有录像回放功能。
有各类型大小探头更换,可测350MM孔径.
110MM孔径内的浑水孔可清晰检测到.

同时能实现录像，展开图三维立体图三维轨迹

CXK12矿用本安型钻孔成像仪技术指标：

操作方式	按键式
采集模式	录像式+拼图，速度1.5-2.0m/min
三维罗盘	方位角≤±1°，倾角≤±0.1°，滚角≤±0.1°
数据传输	网口传输
采集模式	录像式+拼图，速度1.5-2.0m/min
拼图方式	电脑软件自动精细拼图。
主机	ＡＲＭ＋DSP处理主机
存储	16GSD卡
显示	TFT液晶屏4.5寸
深度计数器	精度0.1mm；
图像采集	25帧/S,输出大小680*480
探头	全景镜头，Φ24~Φ100（可选配）
镍氢电池	12V ，4500mAh，连续工作5小时

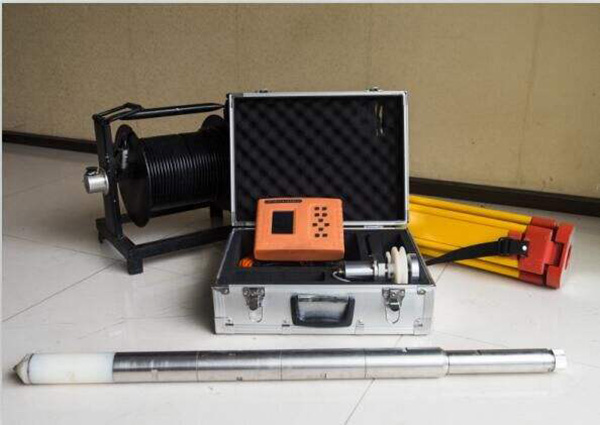

CXK12矿用本安型钻孔成像仪产品配置清单：

序号	存货名称	单位	数量
1	矿用本安型钻孔成像仪主机	台	1
2	24三维探头	个	1
3	计数滑轮及连接线	套	1
4	充电器	个	1
5	下载线	根	1
6	信号线	根	30
7	金属推杆	根	30
8	防爆证、安标证、ISO	份	1
9	说明书	份	1
10	航空机箱	个	2
