YDZ50型矿用本安并行直流电法仪

YDZ50型矿用本安并行直流电法仪属全空间电法勘探,其基本原理与地面电法原理相同。它以岩石的电性差异为基础,在全空间条件下建场,使用全空间电场理论,处理和解释有关矿井水文地质问题。

在手机上查看本产品
中煤官方微信支付
中煤官方微信支付
网站配图

YDZ50型矿用本安并行直流电法仪产品详情

YDZ50型矿用本安并行直流电法仪产品简介

YDZ50型矿用本安并行直流电法仪属全空间电法勘探,其基本原理与地面电法原理相同。它以岩石的电性差异为基础,在全空间条件下建场,使用全空间电场理论,处理和解释有关矿井水文地质问题。超前探测是研究掘进头前方地层电性变化规律,预测掘进头前方含、导水构造的分布和发育情况的一种井下电法探测新技术。由于采用点源三极装置进行井下数据采集工作,无穷远电极对巷道内测量电极的影响可以忽略不计,故其电场分布可近似为点电源电场。由于供电电极位于巷道中,其电场呈全空间分布,可利用全空间电场理论对数据进行分析解释。

YDZ50型矿用本安并行直流电法仪用途:

矿井水体探测——矿井含水构造(包括陷落柱)、含水层、积水老窑等水体探测;
水文地质勘察——高分辨率电阻率法工程地质勘探;
地质灾害探测——地震前兆和堤坝渗漏探测,如对江河大堤的蚁穴,鼠洞和软弱夹层及裂缝的高分辨率探测;
工程探测——洞体探测、考古工作等;
超前探测——掘进头和巷道边帮前方导、含水构造的超前探测;
YDZ50型矿用本安并行直流电法仪特点
一体化设计:集接收、发射、电源系统为一体;
自带DC-DC升压系统,双路发射可选模式,或可外接电源;
采用超高分辨率模数转换芯片作为信号采集核心,真有效分辨率高达31位;
模拟滤波与数字滤波相结合方式,使得仪器具有采集速度快,抗工频干扰、随机干扰强。
采用优越的模拟滤波电路及独创的数字滤波算法,提高了信号采集的信噪比。
数字式自电补偿;
接地电阻自动检测。
采用大容量Flash存储器,可通过USB或RS232接口与PC机通信。
壳体使用防静电工程塑料外壳、面板接插件具有防潮防尘功能,整机组装采用硅橡胶密封为一整体,防水、防潮。允许在潮湿、煤尘的隧道中使用。

YDZ50型矿用本安并行直流电法仪项目参数

接收部分
输入阻抗 >100MΩ
输入电压范围 -2000mV~+2000mV
测量精度 0.0005mV
自然电位补偿 -1500mV~+1500mV
50Hz工频压制 ≥80dB
发射部分
大电压 100V
大电流 150mA
发射波型 正反向双极性
放射时间 1-60S
DC-DC输出电压 50V 100V
DC-DC输出电流 150mA

工作温度 -10℃~50℃

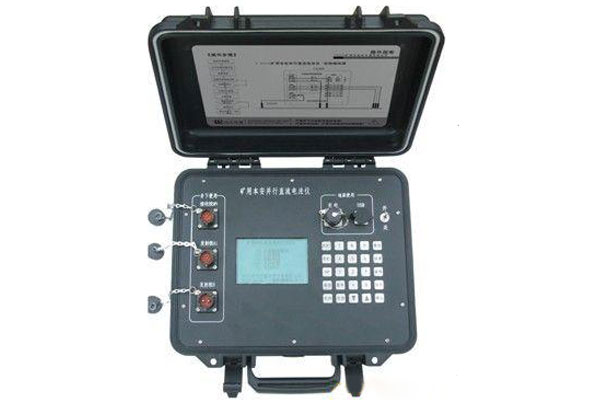

YDZ50型矿用本安并行直流电法仪产品图片
