FH2500/918抗冲击波活门

FH2500/918抗冲击波活门产品介绍

抗冲击波活门是井下所必不可少的产品之一；相对其质量要求也相对较高，抗冲击波活门具有抗冲击性强门体材料严格按照国家Q/WMS-3013-2006《抗冲击波活门》执行标准、同时可以有效的爆炸所引起的烟雾、火焰、毒气的扩散，使用寿命长等特点，受到广大矿工们的喜爱。

FH2500/918抗冲击波活门主要用途

1、调节库房所需通风量；一但库房发生火灾时，还能起到隔离作用；

2、井下危险材料库存起到抗冲击波作用。

抗冲击波活门规格及参数

图号：FH2500/918

承压(kpa)：2500

门框尺寸：900×1800

通风量（m3/h）：6000

抗冲击波活门产品主要结构。

本抗冲击波活门由门框、门扇、闭锁装置、铰页等部件组成。

1、门框为不等边角钢组焊框架构件。

2、抗冲击波活门主要特征是门扇体装有3组调节通风风量的装置，即在活门底板开有三组共18个直径122mm的通风孔，活门板外部装有自动张开12o角的活门悬板。每组活门通风量为2000m3/h，总通风量为6000m3/h，风速按8m/s进行设计的，使用时可根据井下爆破材料库需要风量和总回风道负压值，确定通风活门组数，并可调节每组活门悬板的张启角度进行微调，以满足通风量。当库内一旦发生爆炸，冲击波经过衰减后，余压只要大于20KPa时，活门悬板受压在3～8s内自动关闭，与外界隔离，阻止爆炸抗冲击波及爆炸产生的火焰、有毒气体向外部巷道扩散，由总回风道排出。

3、我厂生产抗冲击波活门的闭锁装置为2组，一组是常用关闭的闭锁轴、手柄转动式；另外一组闭锁装置是为紧急情况下使用的紧急闭锁装置，紧急闭锁装置抗冲击波活门其主要作用是当冲击力大于294N时，瞬间，门与门框紧闭，压缩密封圈，锁头进入锁心，拨动双片弹簧，制动闭锁，防止门反弹；拨动外钥匙手柄即可解除闭锁。

4、生产的抗冲击波活门下铰页采用单向推力球轴承支撑，中间采用弹簧折页，确保门自动关闭。

5、我厂生产的抗冲击波活门密封方式采用“9”字形截面橡胶条密封。密封性好。

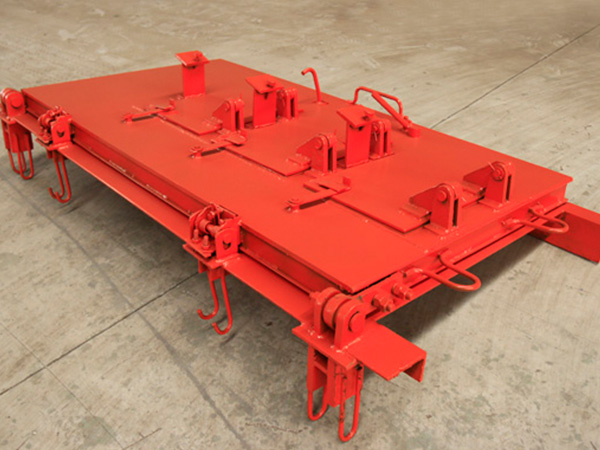

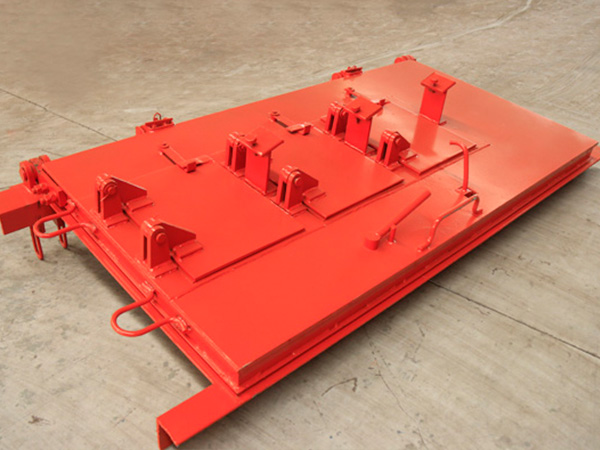

FH2500/918抗冲击波活门实物图
