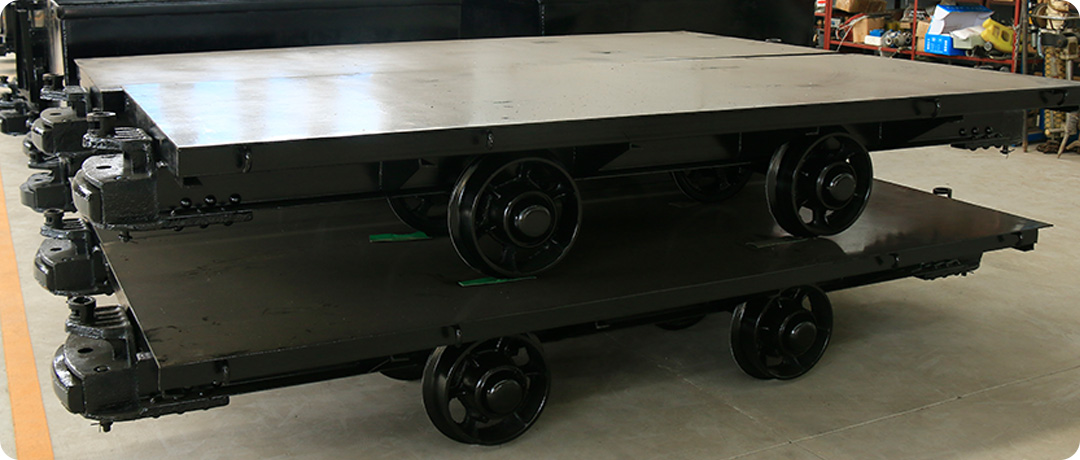

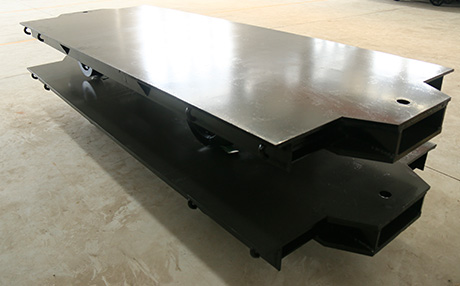

矿用平板车适用于地下开采的矿山,沿地下巷道及地表工业场地运输设备或其他物品。是当下矿山开采施工设备中不可或缺的运输设备之一。
能承受牵引力、自动力、矿车之间的碰撞力和钢轨冲击力。结构简单,坚周耐用,阻力系数小,运载能力大,维修方便铆焊结构,使用寿命长,运行平稳。
矿用平板车适用于煤矿地面和井下巷道窄轨铁路运输。无论在弯道或直道都确保运行平稳。

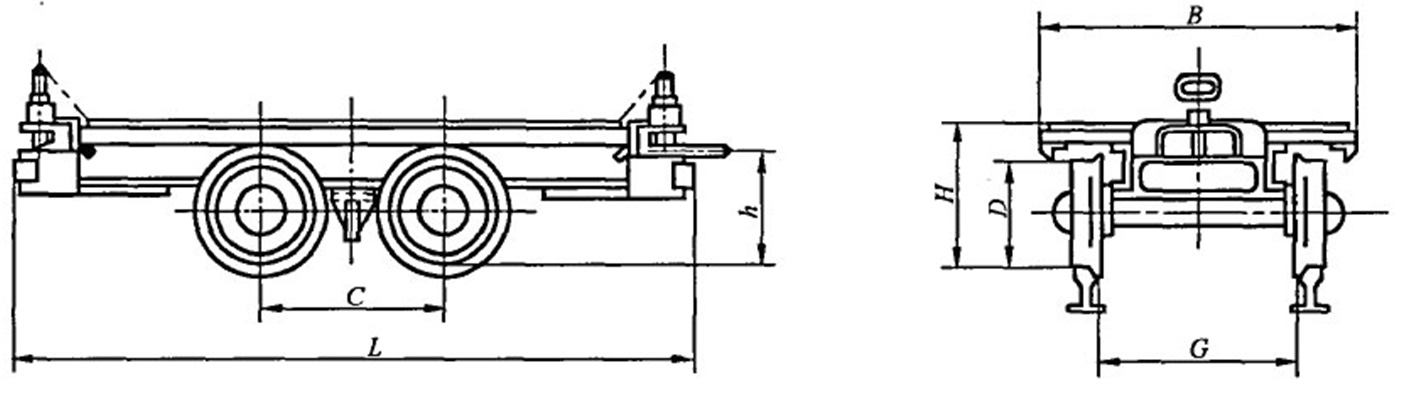

型号 | 装载量 /t |
轨距G | 外形尺寸 | 轴距 C |
轮距 D |
牵引 高度 h |
允许 牵引力 KN |
平面 运行 半径 m |
||
长L | 宽B | 高H | ||||||||
mm | ||||||||||
MPC2-6 | 2 |
600 | 2000 | 880 | 410 | 550 | 300 | 320 | 66 | 9 |
MPC3-6 | 3 | 600 | 2400 | 1050 | 415 | 750 | 300 | 320 | 60 | 12 |
MPC5-6 | 5 | 600 | 3450 | 1200 | 480 | 1100 | 350 | 320 | 60 | 12 |
MPC5-9 | 5 | 900 | 3450 | 1320 | 480 | 1100 | 350 | 320 | 60 | 12 |
MPC13-6 | 13 | 600 | 3350 | 1400 | 342 | 1000 | 220 | 270 | 60 | 12 |
MPC18-6 | 48 | 600 | 3350 | 1400 | 346 | 1000 | 220 | 270 | 60 | 12 |
MPC26-6 | 26 | 600 | 2400 | 1462 | 390 | 1100 | 240 | 280 | 66 | 12 |
MPC10-6 | 10 | 600 | 3460 | 1300 | 304 | 1100 | 250 | 230 | 60 | 12 |
MPC10-9 | 10 | 900 | 3460 | 1300 | 304 | 1100 | 250 | 230 | 60 | 12 |
MPC15-6 | 15 | 600 | 3460 |
1300 | 357 | 1100 | 300 | 320 | 90 | 12 |
MPC15-9 | 15 | 900 | 3460 | 1300 | 357 | 1100 | 300 | 320 | 90 | 12 |
MPC20-6 | 20 | 600 | 3460 | 1300 | 364 | 1100 | 300 | 320 | 120 | 12 |
MPC20-9 | 20 | 900 | 3460 | 1300 | 364 | 1100 | 300 | 320 | 120 | 12 |
MPC25-6 | 25 | 600 | 3460 | 1300 | 390 | 1600 | 350 | 320 | 140 | 15 |
MPC25-9 | 25 | 900 | 3460 | 1300 | 390 | 1600 | 350 | 320 | 140 | 15 |
MPC30-6 | 30 | 600 | 3460 | 1300 | 400 | 1600 | 350 | 320 | 170 | 15 |
MPC30-9 | 30 | 900 | 3460 | 1300 | 400 | 1600 | 350 | 320 | 170 | 15 |
注:高度H和牵引高H自轨面算起。 |
因产品生产批次、具体型号不同,以上参数仅供参考,详情可联系我们的销售人员进行具体核实
结构简单,坚固耐用使用灵活、轻便
适合小吨位矿用运输用

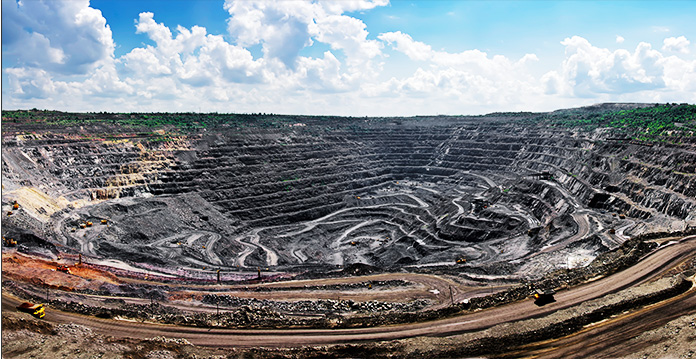

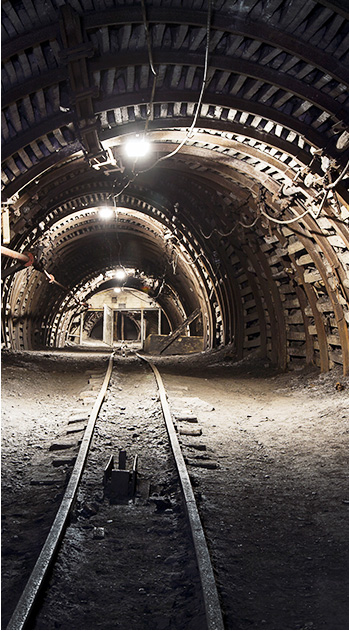

适用于地下开采的矿山沿地下巷道及地表工业场地运输设备或其他物品

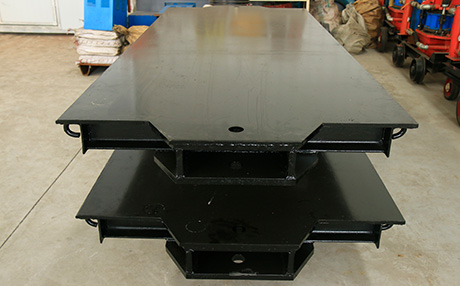

机架采用铆焊结构减少应力对平板车的影响弯道或直道都确保运行平稳
车架为一金属结构,能承受牵引力、自动力、矿车之间的碰撞力和钢轨冲击力,由槽钢、碰头座、轴卡等焊接组成。其技术条件符合《JB/T6992-1993》的规定。
车架用型钢应在铆焊前进行校直、其直线度不得大于1.5%O,车架制成后两对边应相互平行,其平行度公差为边长的2%O,车架平面度公差为车架长度(不包括缓冲器)的2%,但不得大于5MM。

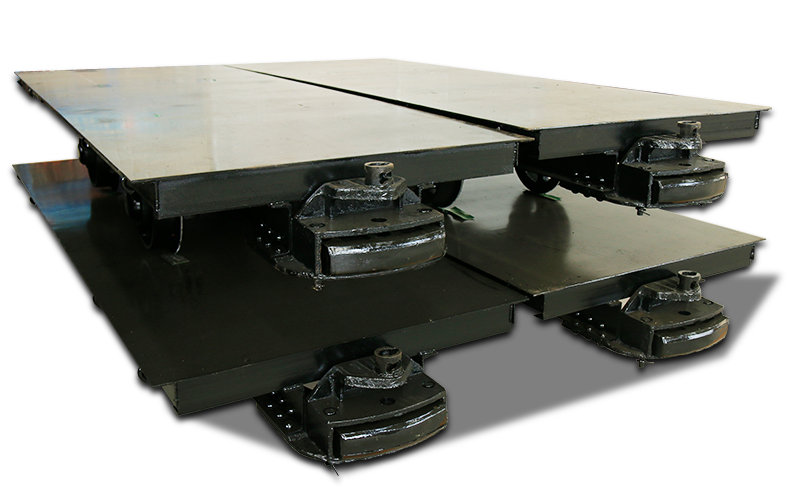

缓冲器,其技术条件符合《JB/T6992-1993》的规定。缓冲器有足够的强度,其中缓冲头材质冲击韧性值不小于30J/CM2。
铸钢缓冲器不得有裂纹,在铸钢缓冲器的插销孔表面和端面(距插销孔边缘30MM范围内)上不允许有缩孔、缩松和影响强度的气孔、砂眼等缺陷,并不得进行焊补。
采用金属弹簧时,压缩性能试验按GB/T1239.4的规走进行;采用橡胶弹簧时压缩性能试验按GB/T1684的规定进行。
车轮踏面硬度表面热处理硬度为240HRC。轮对密封装置严密可靠。
开式轮对:由车轮、轴、轴承等组成。其技术条件符合《JB/T6992-1993》的规定。轮对装配前,应清理铁屑和堵塞物,并清洗各零件;轴承装配时,应采用无冲击负荷的方法压入;装入轴承后,车轮转动灵活。
闭式轮对:轮对各零件应清洁干净,除去油垢、污物、油孔内的铁屑及堵塞物后方可进行装配。
连接装置是由连接三环链、连接插销组成。
连接三环链符合《MT 244.1-2005 煤矿窄轨车辆连接件 连接链》标准中的要求。接插销符合《MT 244.2-2005 煤矿窄轨车辆连接件 连接插销》标准中的要求。
