轨距标定器

轨距标定器由轨距测量部分,水平(超高)测量部分组成。轨距测量部分是通过活动、固定测量块以量规为轨距1435mm点的长度基准

在手机上查看本产品
中煤官方微信支付
中煤官方微信支付
网站配图

轨距标定器产品详情

轨距标定器产品介绍

轨距标定器由轨距测量部分,水平(超高)测量部分组成。轨距测量部分是通过活动、固定测量块以量规为轨距1435mm点的长度基准,通过调整手轮可实现1410mm至1470mm的调整,调整中在轨距标尺中可清晰读取对应位置,锁定位置使用轨距标尺的锁定螺钉。
超高测量采用齿轮和链条升降机构,操作时将手轮拉出后旋转手轮,即可调整超高测块的相对位置。调整到低点为水平零位,超高测块的调整行程为0mm至185mm。调整中在超高标尺中可清晰读取对应位置,锁定位置使用超高标尺的锁定螺钉。
本检定器活动机构采用进口导轨了移动过程相对精度,全部测块和结构部件均

轨距标定器主要技术指标

1、准确度等级:I级
2、轨距测量范围:(1410~1470)mm
3、水平(超高)测量范围:(0~185)mm
4、超高示值误差:±0.06mm;
5、工作量规长度:1435±0.20mm
6、轨距示值误差:零位(1435)允许误差±0.04mm,非零位允许误差±0.06mm;

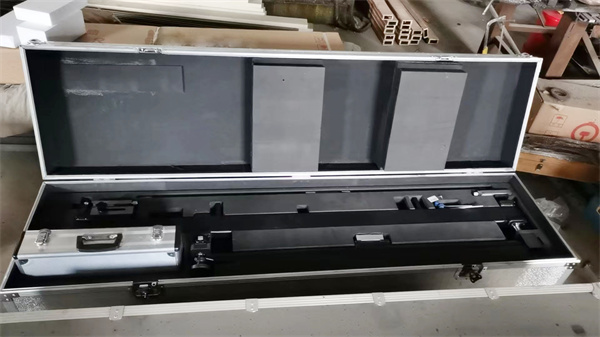

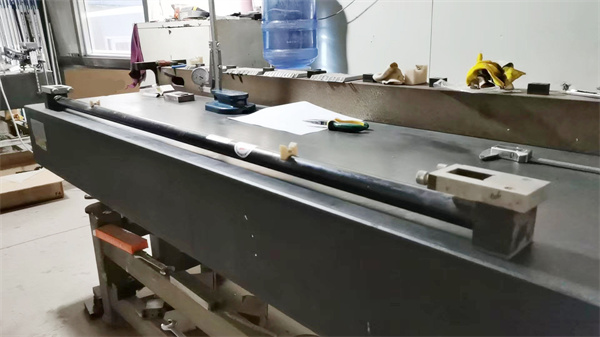

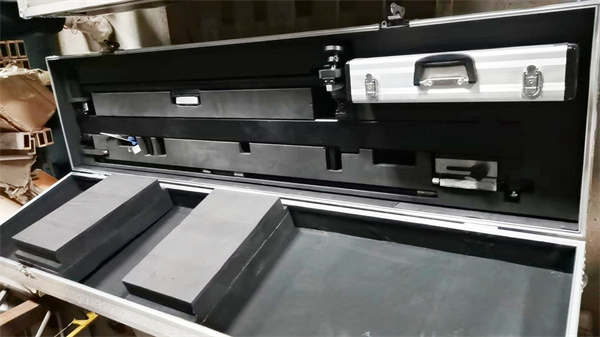

轨距标定器实物图


因产品生产批次、具体型号不同,以上图片仅供参考,详情可联系我们的销售人员进行具体核实
