矿用屏蔽像套软电缆

矿用屏蔽像套软电缆的分类

煤矿用采煤机橡套电缆，煤矿用移动橡套电缆，煤矿用盾构机橡套电缆。

矿用屏蔽像套软电缆结构特点

一：导电线芯柔软性要求以电钻电缆；导线结构采取如下措施：
1，采用较软的细直径铜单线、以小节距束合、复绞。整根电缆的弯曲扭转性还受到绝缘、护套结构的影响，因此不能认为单丝越细，节距越小越好。
2， 采用同向束绞和复绞可提高柔软性。
3，为了便于导线在绝缘层中的相对滑动和便于安装维修。电钻电缆和小截面的采掘机电缆导线单丝应镀锡，大截面采掘机电缆在导线外还用包纸带隔离绝缘。
二：绝缘层 要求有足够的电绝缘性能
1， 采用含胶量不低于百分之35的橡皮
2，绝缘厚度比通用橡套电缆要厚
3， 采用电性好的橡皮，并采用好的挤橡工艺（如挤橡硫化连续生产线）
三：层
采用半导电橡皮做层，应使其过渡电阻达到标准要求，以继电保护系统在事故状态下可靠动作。
四：垫芯
1， 垫芯要充分起到在电缆收到冲砸、挤压时的缓冲作用，又不能过大使外径过大。要求设计合理填满绝缘芯线间的空隙。
2， 机械性能应不低于绝缘橡皮的要求。
3， 不能与绝缘线芯产生粘连。
五：成缆结构
1， 要采用较小的节距倍数，改善电缆的柔软性。
2， 为地线芯的机械强度，地线芯截面比通用电缆要大些，小截面产品，采用与主线管相同截面。
3， 控制线芯先单独绞合成组，再与主线芯一起成缆。
六：护层
1， 要求有足够的机械强度，耐磨性好。井下电缆要求阻燃。因此采用氯丁胶，且含胶量不小于百分之五十。
2， 6KV移动橡套电缆要求护套有足够的电绝缘性，改善护套的耐电晕开裂性能。
七:电缆要结构密实、紧凑，各元件有相对滑动性。

矿用屏蔽像套软电缆型号以及用途

采煤机橡套电缆
（MC）UC-0.38 0.66：采煤机橡套软电缆，煤矿用额定电压为0.38 0.66KV采煤机及类似设备的电源连接
（MCP）UCP-0.38 0.66：采煤机屏蔽橡套软电缆，煤矿用额定电压为0.38 0.66KV采煤机及类似设备的电源连接
（MCP）UCP-0.66 1.14：采煤机屏蔽橡套软电缆，煤矿用额定电压为0.66 1.14KV采煤机及类似设备的电源连接
（MCPT）UCPT-0.66/1.14：采煤机金属屏蔽橡套软电缆，煤矿用额定电压为0.66 1.14KV采煤机及类似设备电源连接线
矿用移动橡套电缆
（MY）UY-0.38/0.66：矿用移动橡套软电缆，煤矿用额定电压为0.38/0.66KV各种井下移动采煤设备的电源连接
（MYP）UYP-0.38/0.66：矿用移动橡套软电缆，煤矿用额定电压为0.38/0.66KV各种井下移动采煤设备的电源连接
（MYP）UYP-0.66/1.14：矿用移动橡软套电缆，煤矿用额定电压为0.66/1.14KV各种井下移动采煤设备的电源连接
（MYQ）UYQ-0.3/0.5：矿用轻型移动橡套软电缆，煤矿用额定电压为0.3/0.5KV各种井下移动采煤设备的电源连接
（MYPTJ）UYPTJ-3.6/6：矿用移动屏蔽监视型橡套软电缆，煤矿用额定电压为3.6/6KV井下移动变压器及类似设备连接线
（MYP）UYP-3.6/6：矿用移动屏蔽橡套软电缆，煤矿用额定电压3.6/6KV为移动式地面矿山机械电源连接
（MYPT）UYPT-3.6/6：矿用移动金属屏蔽橡套软电缆，煤矿用额定电压为3.6/6KV移动式地面矿山机械电源连接
（MYPD）UYPD-3.6/6：矿用移动屏蔽橡套软电缆，煤矿用额定电压为3.6/6KV移动式地面矿山机械电源连接

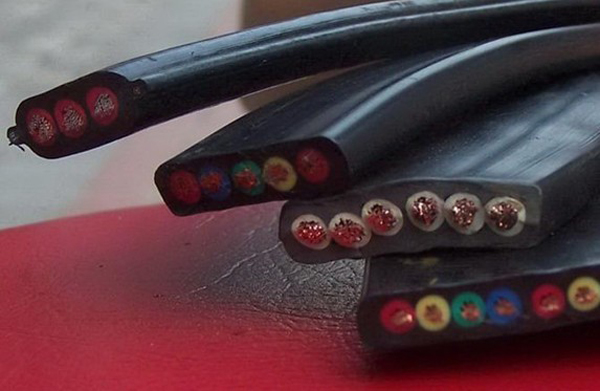

矿用屏蔽像套软电缆实物图

因产品生产批次、具体型号不同，以上图片仅供参考，详情可联系我们的销售人员进行具体核实
