圆锥滚子轴承

圆锥滚子轴承简介：

圆锥滚子轴承属于分离型轴承，轴承的内、外圈均具有锥形滚道。该类轴承按所装滚子的列数分为单列、双列和四列圆锥滚子轴承等不同的结构型式。单列圆锥滚子轴承可以承受径向负荷和单一方向轴向负荷。当轴承承受径向负荷时，将会产生一个轴向分力，所以当需要另一个可承受反方向轴向力的轴承来加以平衡。
单列圆锥滚子轴承承受轴向负荷的能力取决于接触角，即外圈滚道角度，角度越大，轴向负荷能力也越大。圆锥滚子轴承中用量多的是单列圆锥滚子轴承。在轿车的前轮轮毂中，用上了小尺寸的双列圆锥滚子轴承。四列圆锥滚子轴承用在大型冷、热轧机等重型机器中。

圆锥滚子轴承结构特点：

圆锥滚子轴承的类型代号为30000，圆锥滚子轴承为分离型轴承。一般情况下，尤其是在GB/T307.1-94《滚动轴承向心轴承公差》中所涉及到的尺寸范围内的圆锥滚子轴承外圈与内组件之间是100%可以通用互换使用的。
外圈的角度以及外滚道直径尺寸已与外形尺寸相同被标准化规定了。不允许在设计制造时更改。以致使圆锥滚子轴承的外圈与内组件之间可在范围内通用互换。
圆锥滚子轴承主要用于承受以径向载荷为主的径向与轴向联合载荷。与角接触球轴承相比、承载能力大，限转速低。圆锥滚子轴承能够承受一个方向的轴向载荷，能够限轴或外壳一个方向的轴向位移。

圆锥滚子轴承分类：

单列圆锥滚子轴承有一个外圈，其内圈和一组锥形滚子由筐形保持架包罗成的一个内圈组件。外圈可以和内圈组件分离，按照ISO圆锥滚子轴承外形尺寸标准的规定，任何一个标准型号的圆锥滚子轴承外圈或内圈组件应能和同型号外圈或内圈组件实现国际性互换。即同型号的外圈除外部尺寸、公差需符合ISO492（GB307）规定外，内圈组件的圆锥角、组件锥体直径等也须符合互换的有关规定。
通常，单列圆锥滚子轴承外圈滚道的圆锥角在10°~19°之间，能够同时承受轴向载荷和径向载荷的联合作用。锥角愈 大，承受轴向载荷的能力也愈大。大圆锥角的轴承，后置代号加B，锥角在25°~29°之间，它可承受较大的轴向载荷。另外，单列圆锥滚子轴承可以在安装过程中调整游隙的大小。
双列圆锥滚子轴承的外圈（或内圈）是一个整体。两个内圈（或外圈）小端面相近，中间有隔圈，游隙是靠隔圈的厚薄来调整的，也可用隔圈的厚薄来调整双列圆锥滚子轴承的预过盈。
四列圆锥滚子轴承，此种轴承的性能与双列圆锥滚子轴承基本相同，但比双列圆锥滚子轴承承受的径向载荷更大，限转速稍低，主要用于重型机械
多密封双、四列圆锥滚子轴承，ZWZ提供长寿命、多密封双、四列圆锥滚子轴承。对轴承进行个性化全新设计，改变全密封轴承传统设计方法，采用密封与防尘相结合的新型密封结构型式，改密封效果，提高密封性能。多密封双、四列圆锥滚子轴承与开式结构轴承相比，寿命提高20%～40%；润滑剂消耗量降低80%。

圆锥滚子轴承用途：

圆锥滚子轴承主要承受以径向为主的径、轴向联合载荷。轴承承载能力取决于外圈的滚道角度，角度越大承载能力越大。该类轴承属分离型轴承，根据轴承中滚动体的列数分为单列、双列和四列圆锥滚子轴承。单列圆锥滚子轴承游隙需用户在安装时调整；双列和四列圆锥滚子轴承游隙已在产品出厂时依据用户要求给定，不须用户调整。
圆锥滚子轴承有圆锥形内圈和外圈滚道，圆锥滚子排列在两者之间。所有圆锥表面的投影线都在轴承轴线的同一点相聚。这种设计使圆锥滚子轴承特别适合承受复合（径向与轴向）负荷。轴承的轴向负荷能力大部分是由接触角α决定的；α角度越大，轴向负荷能力就越高。角度大小用计算系数e来表示；e值越大，接触角度越大，轴承承受轴向负荷的适用性就越大。
圆锥滚子轴承通常是分离型的，即由带滚子与保持架组件的内圈组成的圆锥内圈组件可以与圆锥外圈（外圈）分开安装。
圆锥滚子轴承广泛用于汽车、轧机、矿山、冶金、塑料机械等行业。

圆锥滚子轴承参数：

单列圆锥滚子轴承：
内径尺寸范围：20mm～1270mm
外径尺寸范围：40mm～1465mm
宽度尺寸范围：15mm～240mm
双列圆锥滚子轴承：
内径尺寸范围：38mm～1560mm
外径尺寸范围：70mm～1800mm
宽度尺寸范围：50mm～460mm
四列圆锥滚子轴承：
内径尺寸范围：130mm～1600mm
外径尺寸范围：200mm～2000mm
宽度尺寸范围：150mm～1150mm

圆锥滚子轴承型号：

轴承类型 国内新型号 国内旧 内径 外径 宽度 Cr Cor 脂润滑转速 油润滑转速 重量
型号 (mm) (mm) (mm) (kN) (kN) (r/min) (r/min) (kg)
圆锥滚子轴承 30244 7244E 220 400 73 — — — — 35.50
圆锥滚子轴承 30340 7340E 200 420 80 1120 1450 820 1100 53.5
圆锥滚子轴承 30352 7352E 260 540 114 — — — — 108.00
圆锥滚子轴承 32205 7505 25 52 19.25 — — — — 0.174
圆锥滚子轴承 30302 7302E 15 42 13 22.8 21.5 9000 12000 0.094
圆锥滚子轴承 30203 7203E 17 40 12 20.8 21.8 9000 12000 0.079
圆锥滚子轴承 30303 7303E 17 47 14 28.2 27.2 8500 11000 0.129
圆锥滚子轴承 32303 7603E 17 47 19 31.9 29.9 9400 13000 0.170
圆锥滚子轴承 32904 2007904E 20 37 12 13.2 17.5 9500 13000 0.056
圆锥滚子轴承 32004 2007104E 20 42 15 25.0 28.2 8500 11000 0.095
圆锥滚子轴承 30204 7204E 20 47 14 28.2 30.5 8000 10000 0.126
圆锥滚子轴承 30304 7304E 20 52 15 30.5 28.4 8300 11000 0.170
圆锥滚子轴承 32304 7604E 20 52 21 42.8 46.2 7500 9500 0.230
圆锥滚子轴承 329/22 - 22 40 12 15.0 20.0 8500 11000 0.065
圆锥滚子轴承 320/22 20071/22E 22 44 15 26.0 30.2 8000 10000 0.100
圆锥滚子轴承 32905 2007905E 25 42 12 16.0 21.0 6300 10000 0.064
圆锥滚子轴承 32005 2007105E 25 47 15 28.0 34.0 7500 9500 0.11
圆锥滚子轴承 33005 3007105E 25 47 17 32.5 42.5 7500 9500 0.129
圆锥滚子轴承 30205 7205E 25 52 15 32.2 37.0 7000 9000 0.154

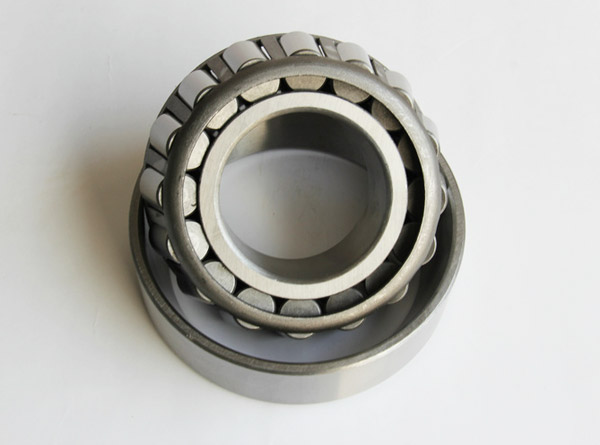

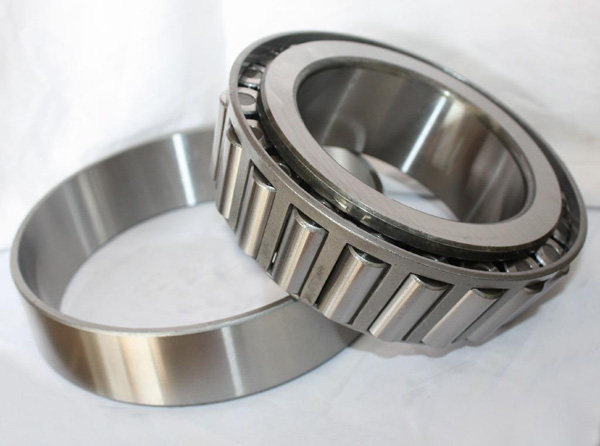

产品实物图
