深沟球轴承产品详情

深沟球轴承概述:

深沟球轴承是滚动轴承中为普通的一种类型。基本型的深沟球轴承由一个外圈,一个内圈、一组钢球和一组保持架构成。深沟球轴承类型有单列和双列两种,深沟球结构还分密封和开式两种结构,开式是指轴承不带密封结构,密封型深沟球分为防尘密封和防油密封。防尘密封盖材料为 钢板冲压,只起到简单的防止灰尘进入轴承滚道。防油型为接触式油封,能的阻止轴承内的润滑脂外溢。可用于变速箱、仪器仪表、电机、家用电器、内燃机、交通车辆、农业机械、建筑机械、工程机械、滚轴式轮滑鞋、悠悠球等
单列深沟球轴承类型代号为6,双列深沟球轴承代号为4。其结构简单,使用方便,是生产普遍,应用广泛的一类轴承。

深沟球轴承工作原理:

深沟球轴承主要承受径向载荷,也可同时承受径向载荷和轴向载荷。当其仅承受径向载荷时,接触角为零。当深沟球轴承具有较大的径向游隙时,具有角接触轴承的性能,可承受较大的轴向载荷,深沟球轴承的摩擦系数很小,限转速也很高。

深沟球轴承构造:

深沟球轴承结构简单,与别的类型相比易于达到较高的制造精度,所以便于成系列大批量生产,制造成本也较低,使用为普遍。深沟球轴承除基本型外,还有各种变型结构,如:带防尘盖的深沟球轴承,带橡胶密封圈的深沟球轴承,有止动槽的深沟球轴承,有装球缺口的大载荷容量的深沟球轴承,双列深沟球轴承。

深沟球轴承类型:

1、单列深沟球轴承
2、带防尘盖的单列深沟球轴承
3、带防尘盖、密封圈的单列深沟球轴承
4、外圈上有止动槽及止动环的单列深沟球轴承
5、有装球缺口的深沟球轴承
6、双列深沟球轴承

深沟球轴承参数:

标准型深沟球轴承具有C2、标准(CN)、C3、C4及C5级内部间隙,全部与GB4604相符合。
内径尺寸范围:10mm~1320mm
外径尺寸范围:30mm~1600mm
宽度尺寸范围:9mm~300 mm
按照深沟球轴承的大小尺寸可以分为:
(1)微型轴承----公称外径尺寸范围为26mm以下的轴承;
(2) 小型轴承----公称外径尺寸范围为28-55mm的轴承;
(3) 中小型轴承----公称外径尺寸范围为60-115mm的轴承;
(4) 中大型轴承----公称外径尺寸范围为120-190mm的轴承
(5) 大型轴承----公称外径尺寸范围为200-430mm的轴承;
(6) 特大型轴承----公称外径尺寸范围为440mm以上的轴承。
轴承类型 国内新型号 国内旧 内径 外径 宽度 Cr Cor 脂润滑转速 油润滑转速 重量
型号 (mm) (mm) (mm) (kN) (kN) (r/min) (r/min) (kg)
深沟球轴承 61801 1000801 12 21 5 1.90 1.00 24000 32000 0.006
深沟球轴承 61901 1000901 12 24 6 2.90 1.50 22000 28000 0.011
深沟球轴承 16001 7000101 12 28 7 5.10 2.40 20000 26000 0.024
深沟球轴承 6001 101 12 28 8 5.10 2.38 20000 26000 0.022
深沟球轴承 6201 201 12 32 10 6.82 3.05 19000 24000 0.037
深沟球轴承 6301 301 12 37 12 9.72 5.08 17000 22000 0.060
深沟球轴承 61802 1000802 15 24 5 2.10 1.30 22000 30000 0.007
深沟球轴承 61902 1000902 15 28 7 4.30 2.30 20000 26000 0.017
深沟球轴承 16002 7000102 15 32 8 5.60 2.80 19000 24000 0.025
深沟球轴承 6002 102 15 32 9 5.58 2.85 19000 24000 0.030
深沟球轴承 6202 202 15 35 11 7.65 3.72 18000 22000 0.045
深沟球轴承 6302 302 15 42 13 11.5 5.42 16000 20000 0.082
深沟球轴承 61803 1000802 17 26 5 2.20 1.5 20000 28000 0.008
深沟球轴承 61903 1000903 17 30 7 4.60 2.6 19000 24000 0.018
深沟球轴承 16003 7000103 17 35 8 6.00 3.3 18000 22000 0.032
深沟球轴承 6003 103 17 35 10 6.00 3.25 17000 21000 0.040
深沟球轴承 6203 203 17 40 12 9.58 4.78 16000 20000 0.065
深沟球轴承 6303 303 17 47 14 13.5 6.58 15000 18000 0.115
深沟球轴承 6403 403 17 62 17 22.7 10.8 11000 15000 0.270

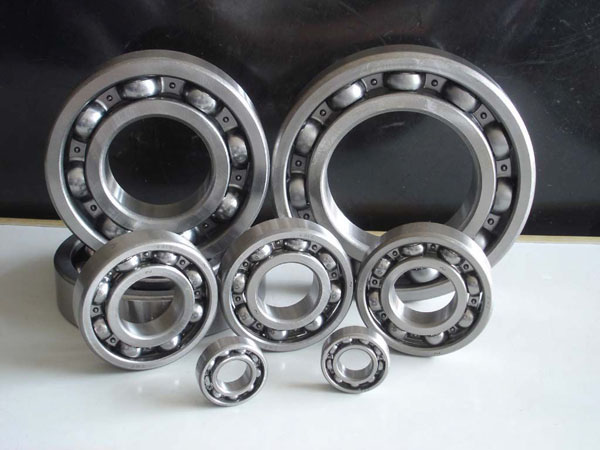

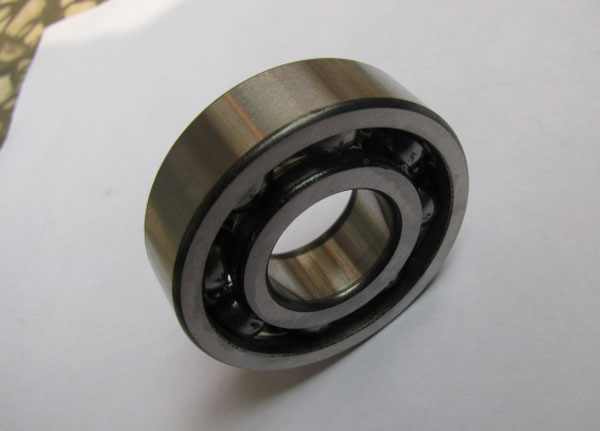

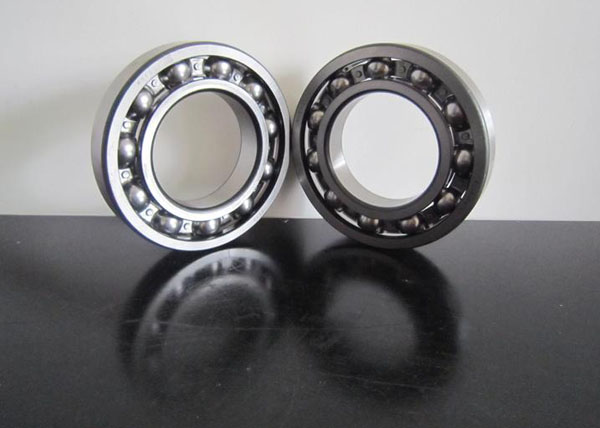

产品实物图

深沟球轴承深沟球轴承深沟球轴承

因产品生产批次、具体型号不同,以上图片仅供参考,详情可联系我们的销售人员进行具体核实
