DJ型大倾角皮带输送机

DJ型大倾角皮带输送机产品介绍

DJ型大倾角皮带输送机结构特点

为获得较好的受料和卸料条件，本机采用“Z”形布置形式。即设有上水平段、下水平段和倾斜段，并在下水平段受料，在上水平段卸料。上水平段与倾斜段之间采用凸弧形段机架连接，下水平段与倾斜段之间采用凹弧段机架相连以实现输送带的圆滑过渡。

1.上水平段：为了适应不同的卸料高度的要求，头架分为低式头架(头架高度H0=1000mm)，中式头架(头架高度H0=1100～1500mm)和高式头架(头架高度H0=1600～2000mm)；并与之相应，在上水平段分别配用低式凸弧段机架和低式中机架支腿(配用头架高度H0=1000mm)，中式凸弧段机架和中式中间架支腿(配用头架高度H0=1100～1500mm)， 高式凸弧段机架和高式中间架支腿(配用头架高度H0=1600～2000mm)。　　

2.倾斜段：无论上水平段采用的是低式、中式、或是高式中间架支腿，倾斜段均采用低式中间架支腿。当输送机倾角β≥45°时，采用低式中间架支腿。　　

3.下水平段：下水平段采用低式中间架支腿。

DJ型大倾角皮带输送机产品特点

1.节省占地面积，节省投资。　　

2.输送量大，通用性强。　　

3.输送机倾角:0°-90° 　　

4.维修方便，托辊等部件同普通带式输送机。　　

5.应用范围广：冶金、矿山、码头、、粮食、化工、建材等等。

DJ型大倾角皮带输送机技术参数

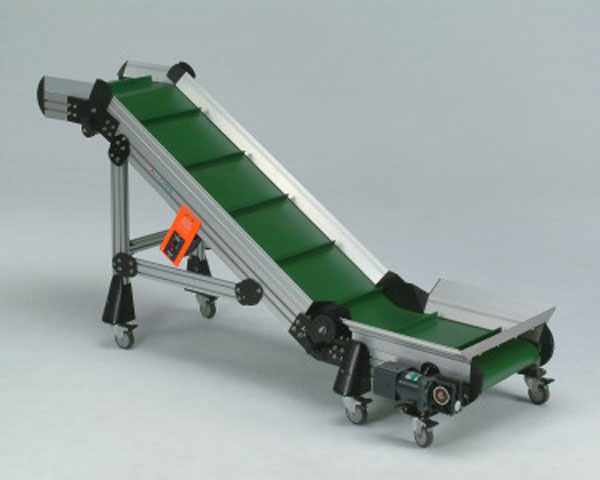

DJ型大倾角皮带输送机实物图

因产品生产批次、具体型号不同，以上图片仅供参考，详情可联系我们的销售人员进行具体核实
