机械式阀门

机械式阀门主要分类有卫生级不锈钢焊的接(快装)弯头.三通,异径管,四通,卡箍大小头。全部钢件采用耐酸不锈钢材料,密封件采用食品硅橡胶或聚四氟乙烯材料,符合食品卫生规范。

在手机上查看本产品
中煤官方微信支付
中煤官方微信支付
网站配图

机械式阀门产品详情

机械式阀门产品说明

机械式阀门主要分类有卫生级不锈钢焊的接(快装)弯头.三通,异径管,四通,卡箍大小头。全部钢件采用耐酸不锈钢材料,密封件采用食品硅橡胶或聚四氟乙烯材料,符合食品卫生规范。

机械式阀门外形尺寸和连接尺寸

通径 DN 尺寸

G L L1 L2 S D H D0

15 1/2' 90 45 14 32 48 82 125

20 3/4' 100 50 16 36 55 85 125

25 1' 115 58 18 46 62 90 125

32 1¼' 130 66 20 55 80 120 250

40 1½' 150 77 22 61 90 145 250

50 2' 180 91 24 75 112 150 300

机械式阀门优点

1.流体阻力小,全通径的球阀基本没有流阻。
2
.结构简单、体积小、重量轻。
3
.紧密可靠。它有两个密封面,而且目前卫生级球阀的密封面材料广泛使用各种塑料,密封性好,能实现完全密封。在真空系统中也已广泛使用。
4
.操作方便,开闭迅速,从全开到全关只要旋转90°,便于远距离的控制。
5
.维修方便,球阀结构简单,密封圈一般都是活动的,拆卸更换都比较方便。
6
.在全开或全闭时,球体和阀座的密封面与介质隔离,介质通过时,不会引起阀门密封面的侵蚀。
7
.适用范围广,通径从小到几毫米,大到几米,从高真空至高压力都可应用。
8
.由于卫生级球阀在启闭过程中有擦拭性,所以可用于带悬浮固体颗粒的介质中。

机械式阀门安装方法

1、要留有阀柄旋转的位置。
2
、不能用作节流。
3
、带传动机构的球阀应直立安装。

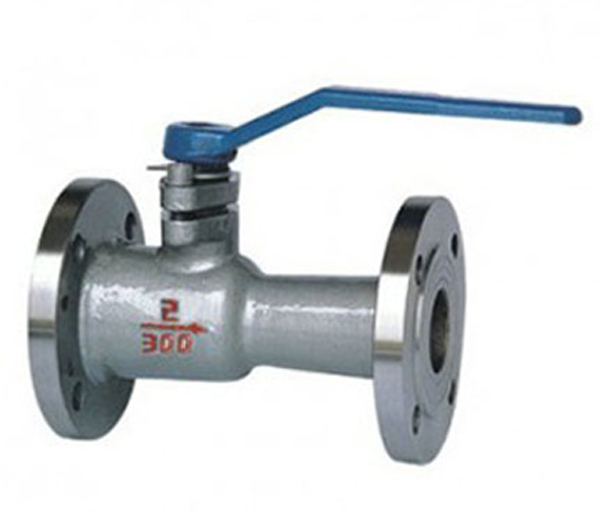

机械式阀门图片

机械式阀门

因产品生产批次、具体型号不同,以上图片仅供参考,详情可联系我们的销售人员进行具体核实
