气幕喷淋装置产品详情

气幕喷淋装置产品介绍

气幕喷淋装置是煤矿井下避难硐室或救生舱的重要组成部分,是将压缩空气通过喷气气幕管形成气幕,在避难硐室防护密闭门处形成一个相对隔绝的密闭室,过渡室上部的喷淋设备释放大量的气流,单向换气阀将有毒气体替换出去,不会随着避险人员进入到生存室内。

气幕喷淋装置组成

气幕喷淋装置组成:空气减压器,不锈钢三通,高压金属软管,压力表组件,不锈钢管,二级减压器,高压气体截止阀,活接,单向阀,卡套三通,机械阀,气幕装置,喷淋装置,气幕喷淋控制箱,汇流排

气幕喷淋装置工作原理

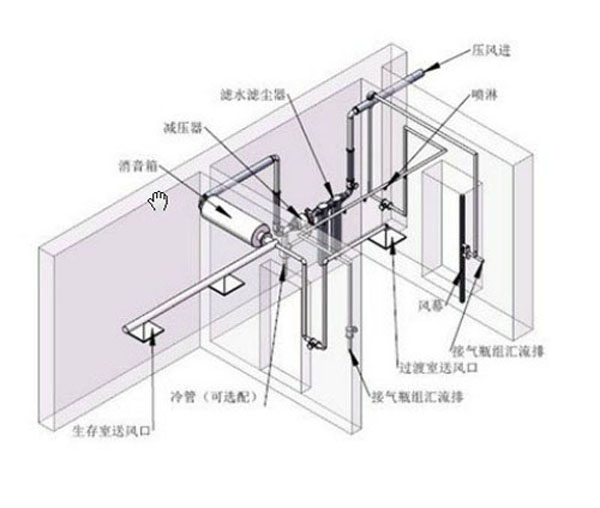

气幕喷淋装置主要解决外界有毒有害气体进入硐室和过渡室换气问题。气幕吹洗是在首道门内侧,使压缩空气通过气幕管形成致密的气帘,阻挡外界空气的进入,同时扫除外界进入人员身上携带的有毒有害物质。喷淋则是通过注入大气量的新鲜压缩空气,将有害气体稀释并通过泄压阀排放到室外,以达到降低有害气体浓度并净化的目的。

气幕喷淋装置安装方法

1)把控制箱固定在过渡室墙壁上、便于人员操作的高度。

2)气幕帘安装在门框上,通过气幕帘上的安装孔位固定。

3)喷淋安过渡室实际走向排布。

4) 行程开关控制管路通径DN4,其它进出控制箱管路不能少于DN10。

气幕喷淋装置产品说明

采用压风与压缩气瓶联动供气模式,即系统有压风时由压风供气,没有压风时自动切换到压缩空气瓶供气,通过观察控制箱压力表实时知晓压风是否损坏、气瓶是否有气;

备有自动开启和手动开启模式。实现防爆门打开时,气幕吹洗自动启动,防爆门关闭时,气幕吹洗停止工作;自动失效时可以转换手动开启,装置的安全性。

采用高吹扫力无缝隙气幕帘,压力为0.6Mpa的情况下单根气幕帘耗气量为1.5m³/min。吹扫力9牛米喷淋采用压风与气瓶联动方式供应,有压风时由压风进行喷淋,没有压风时由气瓶供气进行喷淋。

采用高吹扫力气体喷头,压力为0.6Mpa耗气量1.2m³/min有效喷射距离可达2至3米,形成60度气流锥角,实现有效喷淋清洗人体上的有毒气体并置换过渡室气体;

控制箱图解:

气幕图解:

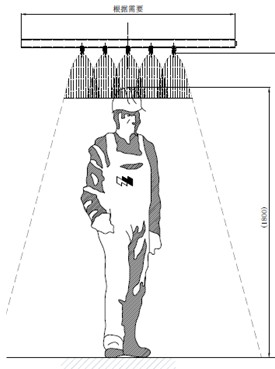

喷淋图解:


气幕喷淋装置的图片

气幕喷淋装置

因产品生产批次、具体型号不同,以上图片仅供参考,详情可联系我们的销售人员进行具体核实
