气动冲击钻

气动冲击钻产品功能及特点

QCZ-1多用气动钻机是轻便灵巧的小型气动工具，具有冲击回转，单纯冲击和顺时针旋转的功能。气动防爆无火花，安全性能好等特点。

气动冲击钻使用范围

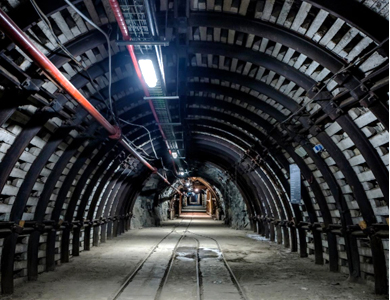

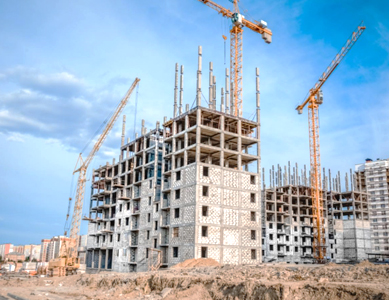

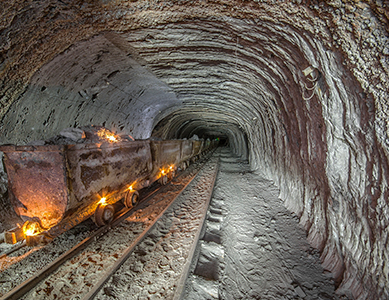

气动冲击钻主要用于岩石、砖墙、混凝土等构件上安装管道、架设动力线路、安装地脚螺栓、化工厂、精炼厂、建筑、重工业、有危险潮湿气体的隧道、水下及狭窄的空间作业；尤其在高瓦斯防爆矿井中，气动防爆无火花更能体现其安全性；

气动冲击钻结构和工作原理

气动冲击钻由柄体、压柄、气缸、机头、推杆等组成。压气由气管连接管接头进入压柄进行气量调节而进入气缸，再由推杆调节行成冲击回转或单纯冲击，从而达到冲击或回转的作用

气动冲击钻技术规格

外形尺寸（长×宽×高）…………………………………………_366×185×76毫米

机 重………………………………..…………………………………………4.5公斤

气缸直径…………………………………………………………………………34毫米

活塞行程…………………………………………………………………………32毫米

气管内径…………………………………………………………………………10毫米

当气压为………………………………………………………………………0.4Mpa时

冲击能量……………………………...………………………………………≥2.5焦耳

冲击频率………………………………………………………………………≥48赫兹

耗气量………………………………....……………………………………≤12升／秒

所配冲击钻头规格…………………….………#8 #12 #14 #16 #18 #20 #24

大打孔深度………………………..…………………………………………250毫米

气动冲击钻使用须知

1．工作前要加注润滑油，拧开手柄土的螺堵即可加油。

2．吹净风管后再与机器连接。

3．使用气压以0.5～0.6Mpa为宜。

4。凿岩时推力要适当。推力过大，钻杆转数降低，影响工作效率。推力不足，机器跳动，亦影响效率，且易使钻具损坏。

5．推力可通过压柄握力大小调节。

气动冲击钻注意事项

1、 使用QCZ-1钻机的人员，须熟悉钻机的性能、结构、操纵方法及安全事项。

2、 使用的压缩空气须洁净。

3、 须钻机中气马达的油雾润滑，空载运转时间不能超过60S。

4、 使用的钻头应是锐利的。

5、 发生下列情况者禁止使用：减速箱内声音不正常，如有碰击声等。

6、 钻机如有问题请不要自行拆机及时返厂处理、谢谢合作！

气动冲击钻保养及维修

1．时时检查油雾器中是否有油，要气马达的润滑。

2．要压缩空气的清洁，以免造成气马达的磨损，而减少气马达的使用寿命。

3．经常检查橡皮密封圈的磨损的情况。

4．更换磨损严重的轴承和齿轮，清理油污，换新的润滑油。

5．使用后的钻机，须擦净灰尘、油污等脏物，检查螺钉、螺帽紧固情况。

6．检查清理后，钻机应妥善保管在干燥地点，防止机件锈蚀。

7．发现问题必须及时处理或更换零件方可使用。

8.钻孔时如感到费力或钻削速度减慢，应检查钻头，可能己经磨钝，需重新磨刃或气压不足。

9..需要冲击时请调整序号推动推杆。

10.机器尽可能避免空打，以免损坏机件。

11.上卸钻具必须按上机头上的滑套方可上卸，但不能从夹中拔出

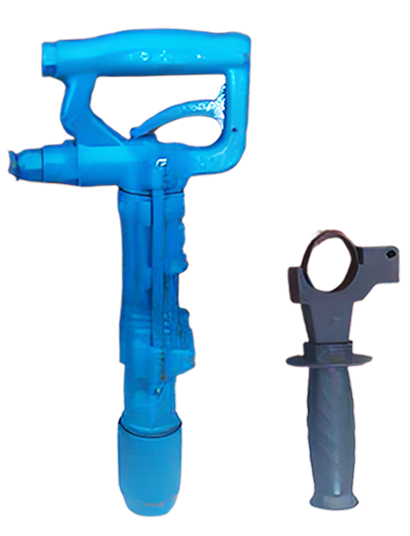

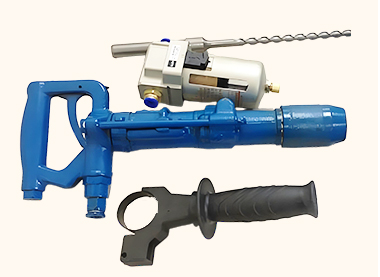

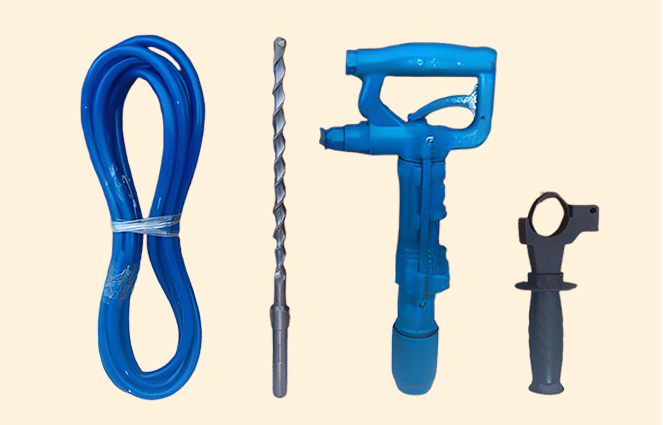

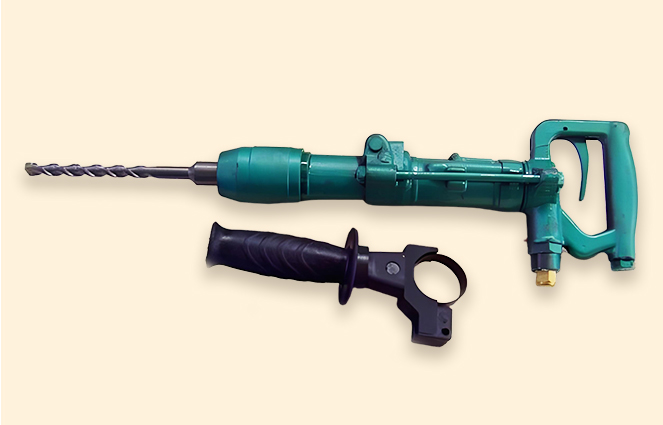

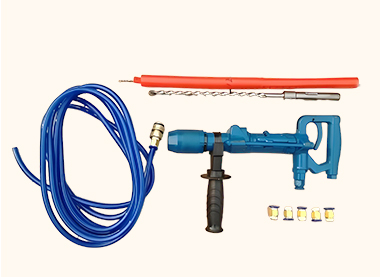

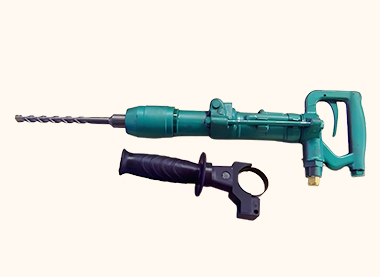

气动冲击钻的实物图

因产品生产批次、具体型号不同，以上图片仅供参考，详情可联系我们的销售人员进行具体核实
