电阻式远传压力表

电阻式远传压力表适用于测量对钢及铜合金不起腐蚀作用的液体、蒸汽和气体等介质的压力。因为在电阻远传压力表内部设置一滑线电阻式发送器,故可把被测值以电量传至远离测量的二次仪表上,以实现集中检测和远距离控制

在手机上查看本产品
中煤官方微信支付
中煤官方微信支付
网站配图

电阻式远传压力表产品详情

电阻式远传压力表介绍

电阻式远传压力表适用于测量对钢及铜合金不起腐蚀作用的液体、蒸汽和气体等介质的压力。因为在电阻远传压力表内部设置一滑线电阻式发送器,故可把被测值以电量传至远离测量的二次仪表上,以实现集中检测和远距离控制。此外,本电阻远传压力表并能就地指示压力,以便于现场工作检查。

电阻式远传压力表用于一般压力表适用的工作环境场所,既可直观测出压力值,又可输出相应的电信号。将输出的电信号传至远端的二次仪表上,以实现集中检测和远程控制。

电阻式远传压力表技术指标

1、准确度:1.6级

2、发送器起始电阻值:3~20Ω

3、发送器满度电阻:340Ω~400Ω

4、发送器接线端①③外加电压不大于6V

5、使用环境条件:-40~+60℃,相对湿度不大于85%,且震动和被测介质的急剧脉动应对仪表正常工作无明显影响。

6、温度影响:使用温度偏离20±5℃时,其温度附加误差不大于0.4%/10℃。

7、仪表在测量稳定负荷时,不得超过测量上限的2/3,测量波动压力时,不得超过测量上限的1/2,至于低压力,在两种情况下都不应低于测量上限的1/3。

8、在测量腐蚀性介质,可能结晶的介质,粘度较大介质和剧变的波动压力时,应添加隔离装置和缓冲装置。

9、仪表应经常进行检查如发现故障应及时修理。

电阻式远传压力表结构原理

电阻式远传压力表由一个弹簧管压力表和一个滑线电阻式发送器等所组成.电阻远传压力表机械部分的作用与一般弹簧管压力表相同。由于电阻发送器系统设置在齿轮传动机构上,因此,当齿轮传动机构中的扇形齿轮轴产生偏转时,电阻发送器的转臂(电刷)也相应地得以偏转,由于电刷在电阻器上滑行,使得被测压力值的变化变换为电阻值的变化,而传至二次仪表上,指示出一 相应的读数值。同时,一次仪表也指示出相应的压力值。

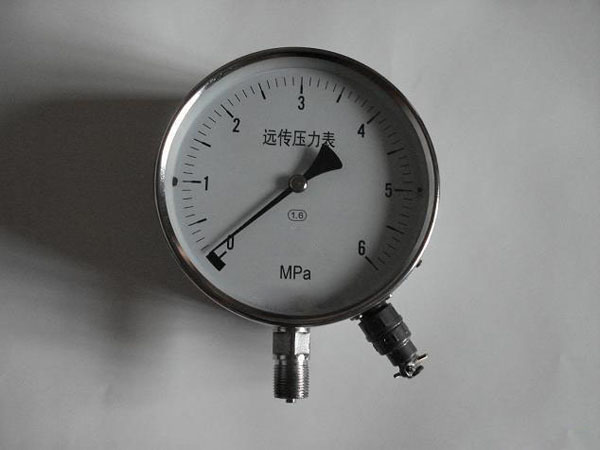

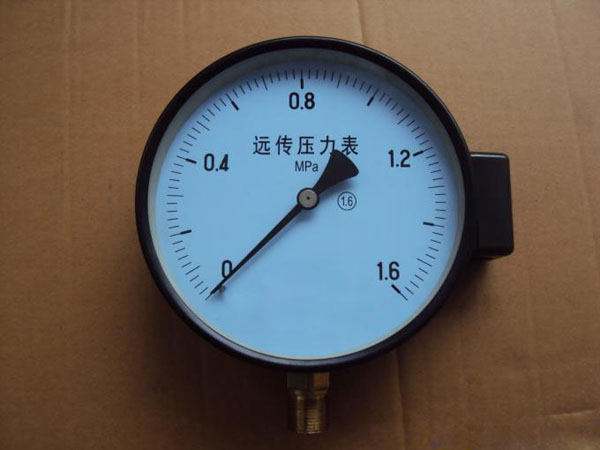

电阻式远传压力表实物图

电阻式远传压力表

电阻式远传压力表

电阻式远传压力表

因产品生产批次、具体型号不同,以上图片仅供参考,详情可联系我们的销售人员进行具体核实
