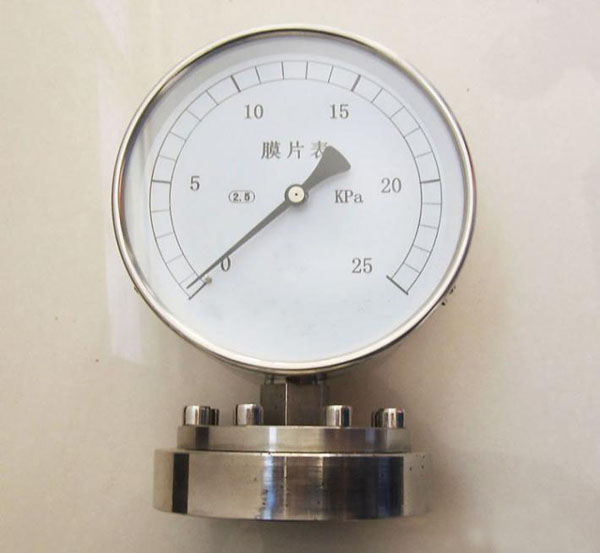

YPF膜片压力表

YPF膜片压力表适用于测量具有一定腐蚀性、非凝固或非结晶的各种流体介质的压力或负压。膜片式压力表由膜片部件，机芯部件，指针部件及外壳连接部件四大部分组成。

在线咨询立即购买

在手机上查看本产品

中煤官方微信支付

YPF膜片压力表同类产品推荐

YPF膜片压力表产品详情

YPF膜片压力表产品介绍

YPF膜片压力表适用于测量具有一定腐蚀性、非凝固或非结晶的各种流体介质的压力或负压。膜片式压力表由膜片部件，机芯部件，指针部件及外壳连接部件四大部分组成。YPF膜片压力表是膜片作为仪表的强性元件，当被测介质的压力作用到膜片上，膜片产生一个位移，再经过机芯部件，指针部件的工作，使要测的压力清楚地在刻度盘上指示出来。

YPF膜片压力表结构原理

YPF膜片压力表由测量系统(包括法兰接头、波纹膜片)、传动指示机构(包括连杆、齿轮传动机构、指针和度盘)和外壳(包括表壳和罩圈)等组成。

YPF膜片压力表外壳为防溅结构，具有较好的密性，故能保护其内部机构免受污秽浸入。 YPF膜片压力表的作用原理是基于弹性元件(测量系统上膜片)变形。

YPF膜片压力表在被测介质的压力作用下，迫使膜片产生相应的弹性变形---位移，借助连杆组经传动机构的传动并予放大，由固定于齿轮上的指针逐将被测值在度盘上指示出来。

YPF膜片压力表技术指标

准确度等级：2.5
使用环境温度：-40～+70℃；相对湿度不大于90%。
温度影响：使用温度偏离20±5℃时，其温度附加误差不大于0.04%/℃
工作位置：垂直安装
表壳外径(Ф)；100

YPF膜片压力表技术参数

型号	标度范围	承压部寸D1	表壳外径D	重量kg
YPF-100A	0～0.6、0～0.1、0～0.16、0～0.25、0～0.4 0～0.6、0～0.1、0～1.6、0～2.5、-0.1～0 -0.1～0.06、-0.1～0.15、-0.1～0.3、-0.1～0.5 -0.1～0.9、-0.1～1.5、-0.1～2.4MPa	φ85	φ100	1.6
YPF-100B YPF-100B-F
		φ115
YPF-150A		φ85	φ150	1.8
YPF-150B YPF -150B-F
		φ115
YPF-100B YPF-100B-F	0～1.6、0～.5、0～4、0～6、0～10、 0～16、0～25、0～40* -1.6～0、-2.5～0、-4～0、-6～0、-10～0 -16～0、-25～0、-40～0* -0.8～0.8、-1.2～1.2、-2～2、-3～3、-5～5、 -8～8、-12～12、-20～20*kPa	φ160	φ100	2.9
YPF-150B YPF-150B-F		φ160	φ150	3.2
