ZDY系列煤矿用全液压坑道钻机

ZDY系列煤矿用全液压坑道钻机主要用于煤矿井下钻进抽(排)放孔、注浆灭火孔、煤层注水孔、防突卸压孔、地质勘探孔及其它工程孔。

在手机上查看本产品
中煤官方微信支付
中煤官方微信支付
网站配图

ZDY系列煤矿用全液压坑道钻机产品详情

ZDY系列煤矿用全液压坑道钻机产品介绍

ZDY系列煤矿用全液压坑道钻机主要用于煤矿井下钻进抽(排)放孔、注浆灭火孔、煤层注水孔、防突卸压孔、地质勘探孔及其它工程孔。适用于岩石坚固性系数f≤10的各种煤层、岩层。钻机可在基本参数表中规定的方位角和倾角范围任意钻孔。

ZDY系列煤矿用全液压坑道钻机结构特征

ZDY系列煤矿用全液压坑道钻机主要由泵站、动力头、机架、立柱框架、操作台和钻具等部分组成。钻机泵站和动力头由不同管径的高压管连接,接头全部采用快速联接头,安装撤卸搬运方便。泵站是通过防爆电机驱动油泵转动,将电能转换成旋转油路和推进油路的液压能(压力油),再通过操纵台上的阀组将压力油输送到液压执行机构,从而实现钻机的各种功能。

ZDY系列煤矿用全液压坑道钻机技术参数



ZDY-1200S

ZDY-1900S

ZDY-3200S

ZDY-4000S

钻孔深度(m)

200

300

350

400

钻杆直径(m)

5063.5

63.573

63.573

63.773

钻孔倾角(°)

±90



输出转速(r/min)

80/210

90/250

90/250

85/210

输出转矩(N.m)

1200/340

1900/680

3200/1150

4000/1620

给进力(kN)

40

80

80



80

起拔力(kN)

60

110

110

110

正常给进速度(m/min)

0-1.5

0-1.5

0-1.5

0-1.5

给进行程(mm)

850/650

850/650

850/650

850/650

电机功率(kw)

22

37

45

55

主机外形尺寸(mm)

1850*910*1460

2000*1080*1560

2000*1080*1478

2000*1080*1478

整机重量(kg)

1732

2040

2350

2400







ZDY-650

ZDY-750

ZDY-1250

ZDY-2300

钻孔深度(m)

150

150

200

300

钻杆直径(m)

42

4250

50

63.5

钻孔倾角(°)

90



输出转速(r/min)

120

105/300



80/170

70/160

输出转矩(N.m)

650

750/280

1250/600

2300/1000

给进力(kN)

50

40

60

110

起拔力(kN)

30

30

45

80

正常给进速度(m/min)

0-1.5

0-1.5

0-1.5

0-1.5

给进行程(mm)

850/650

850/650

850/650

850/650

电机功率(kw)

15

18.5

22

37

主机外形尺寸(mm)

2107*880*1000

2100*700*1000

2265*1080*1380

2276*1180*1478

整机重量(kg)

860

1100

1600



2230







ZDY-650

ZDY-750

ZDY-1250

ZDY-2300

ZDY-3200

ZDY-4000

钻孔深度(m)

150

150

200

300

350

400

钻杆直径(m)

42

4250

50

63.5

63.573

63.773

钻孔倾角(°)

水平方向360、垂直方向360

输出转速(r/min)

120

105/300

80/170

70/160

90/250

85/210

输出转矩(N.m)

650

750/280

1250/600

2300/1000

3200/1150

4000/1620

给进力(kN)

50

40

60

110

80

80

起拔力(kN)

30

30

45

80

110

110

正常给进速度(m/min)

0-1.5

0-1.5

0-1.5

0-1.5

0-1.5

0-1.5

给进行程(mm)

850/650

850/650

850/650

850/650

850/650

850/650

电机功率(kw)

15

18.5

22

37

45

55

主机外形尺寸(mm)

2107*1000*2000

2100*1000*2000

2265*1000*2000

2276*1000*2000

2000*1000*2000

2000*1000*2000

整机重量(kg)

860

1100

1600

2230

2350

2400

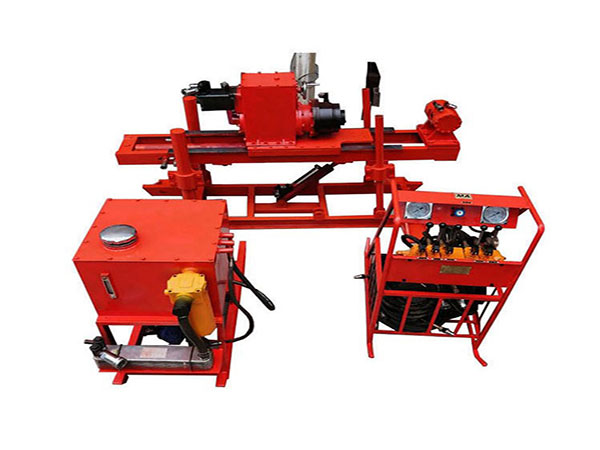

 ZDY系列煤矿用全液压坑道钻机产品图片

 ZDY系列煤矿用全液压坑道钻机ZDY系列煤矿用全液压坑道钻机
