ZDY-LS系列煤矿用全液压履带式坑道钻机产品介绍
ZDY-LS系列煤矿用全液压履带式坑道钻机适用于碎软煤层抽采钻孔。主要用于本煤层多层抽采孔、穿层孔、探放水孔以及其他用途孔的施工。倾角、方位角、开孔高度调节范围大，自动化程度高；集成孔口防喷装置，可防止煤与喷出，并具有集尘、降尘作用；可满足1.5m钻杆中间加杆，提高加杆效率；内嵌自动防动力头下滑模块，提高施工的安全性
ZDY-LS系列煤矿用全液压履带式坑道钻机特点
1 、安全性-------以压缩空气为动力源，使用安全，便捷。
2、功率大、体积小------可以在狭窄的巷道内行走自如便于移动，降低了工人劳动强度。
3 、配有水平和竖直两个会转装置-----从而实现不同高度、不同角度的打孔作业。
4、大推进力-钻机推进机构使的马达驱动，配合涡轮传动提高工作效率。
ZDY-LS系列煤矿用全液压履带式坑道钻机技术参数
|
|
ZDY-750LS
|
ZDY-1250LS
|
ZDY-2300LS
|
|
钻孔深度(m)
|
150
|
200
|
300
|
|
钻杆直径(m)
|
42、50
|
50
|
63.5
|
|
钻孔倾角(°)
|
水平方向360、垂直方向360
|
|
输出转速(r/min)
|
105/300
|
80/170
|
70/160
|
|
输出转矩(N.m)
|
750/280
|
1250/600
|
2300/1000
|
|
给进力(kN)
|
40
|
60
|
110
|
|
起拔力(kN)
|
30
|
45
|
80
|
|
正常给进速度(m/min)
|
0-1.5
|
0-1.5
|
0-1.5
|
|
给进行程(mm)
|
850/650
|
850/650
|
850/650
|
|
电机功率(kw)
|
18.5
|
22
|
37
|
|
主机外形尺寸(mm)
|
2900*950*1600
|
2900*950*1600
|
2900*950*1600
|
|
整机重量(kg)
|
约3800
|
约4200
|
约4600
|
|
行走速度(m/min)
|
18
|
18
|
18
|
|
爬坡能力(°)
|
20
|
20
|
20
|
|
横向水平施工高度(°)
|
1.4-1.9
|
1.43-1.95
|
1.49-2.01
|
|
纵向水平施工高度(°)
|
0.81-1.33
|
0.81-1.33
|
0.81-1.34
|
|
工作段面不低于(宽m*高m)
|
2.5*3
|
2.5*3
|
2.5*3
|
|
|
ZDY-1200LS
|
ZDY-1900LS
|
ZDY-3200LS
|
|
钻孔深度(m)
|
200
|
300
|
350
|
|
钻杆直径(m)
|
50、63.5
|
63.5、73
|
63.5、73
|
|
钻孔倾角(°)
|
水平方向360、垂直方向360
|
|
输出转速(r/min)
|
80/210
|
90/250
|
90/250
|
|
输出转矩(N.m)
|
1200/340
|
1900/680
|
3200/1150
|
|
给进力(kN)
|
40
|
80
|
80
|
|
起拔力(kN)
|
60
|
110
|
110
|
|
正常给进速度(m/min)
|
0-1.5
|
0-1.5
|
0-1.5
|
|
给进行程(mm)
|
850/650
|
850/650
|
850/650
|
|
电机功率(kw)
|
22
|
37
|
45
|
|
主机外形尺寸(mm)
|
2900*950*1600
|
2900*950*1600
|
2900*950*1600
|
|
整机重量(kg)
|
约4200
|
约4600
|
约4800
|
|
行走速度(m/min)
|
18
|
18
|
18
|
|
爬坡能力(°)
|
20
|
20
|
20
|
|
横向水平施工高度(°)
|
1.43-1.95
|
1.49-2.01
|
1.51-2.03
|
|
纵向水平施工高度(°)
|
0.81-1.33
|
0.81-1.34
|
0.81-1.35
|
|
工作段面不低于(宽m*高m)
|
2.5*3
|
2.5*3
|
2.5*3
|

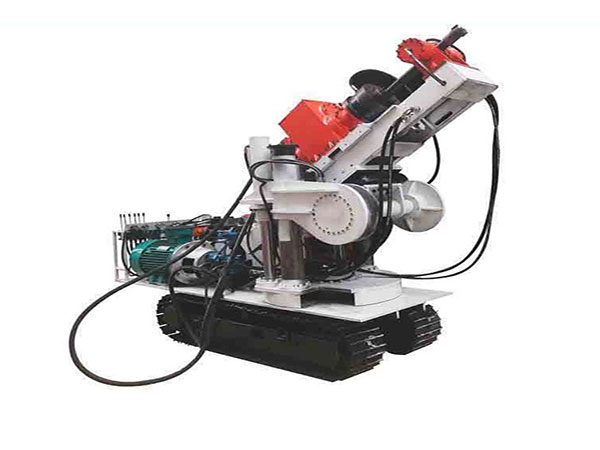

ZDY-LS系列煤矿用全液压履带式坑道钻机产品图片
