单臂轨轮式凿岩台车

单臂轨轮式凿岩台车主要适用于矿山、冶金等领域小型巷道、隧道、涵洞的有轨开挖、掘进工程。该钻车采用全液压驱动单臂凿岩....

在手机上查看本产品
中煤官方微信支付
中煤官方微信支付
网站配图

单臂轨轮式凿岩台车产品详情

单臂轨轮式凿岩台车产品介绍

单臂凿岩台车主要适用于矿山、冶金等领域小型巷道、隧道、涵洞的有轨开挖、掘进工程。该钻车采用全液压驱动单臂凿岩,凿岩速度可达0.8-2米/分。系统设有终点自动停止冲击、自动防卡钎、感应水排渣功能,操作方便,安全可靠。该机车结构紧凑、重心低、机动灵活,采用轨轮行走方式,工作稳定。灵活的液压凿岩机构具有噪音低、功能多、效率高等优点。整机能耗小、噪音低、安全可靠、可大幅改善工作环境,提高施工效率和质量。该设备对巷道的工作面、顶板、侧帮、底板、掏心孔均能凿岩作业。该机不仅能钻凿掘进炮孔,根据断面大小情况,装上本所推进器后,还能很方便的钻凿锚杆孔。

单臂轨轮式凿岩台车主要技术参数

项       目

主 要 技 术 参 数

整   机

运输状态外形尺寸(l×b×h)mm

7110×920×2050

凿孔直径 mm

φ43~φ76

钻孔深度 mm

2700(标配)

2100(选配一)

钻孔速度 m/min

0.8-2

适用断面(b×h)m

2×2~3.5×3.5

液压凿岩机型号

HYD200阴钎尾

凿岩机冲击功率kW

7.5

供电电压

380VAC  50HZ

电器功率 kW

32.6

总    重 kg

≈6000

行走底盘

底盘结构

铰接式车体

行走形式

轨轮行走

轨距 mm

600

驱动形式

液压马达驱动/牵引行走

行驶速度  km/h

0—3

制动形式

失压制动(牵引时无制动)

离去角

接近角

离地间隙 mm

40

爬坡能力(良好轨道面)

≈5‰

小转弯半径 mm

6500(内侧)

钻臂机构

钻臂结构

2.4米螺旋钻臂

举    升

升55°   降16°

摆    臂

左30.5° 右30.5°

摆    角

左45°   右45°

旋    转

正180°  反180°

俯    仰

俯105°   仰15°

补偿行程    mm

1500(标配)

1200(选配一)

推进器

推进器总长  mm

HYD200阳钎尾

4210(标配)

3610(选配一)

钎杆长度    mm

3090(标配)

2475(选配一)

孔    深    mm

2700(标配)

2100(选配一)

大推进力 KN

9

供气系统

空压机

活塞式空压机

排气量(L/min)

210

工作气压 Mpa

0.8

凿岩机润滑气量 L

100~150 (0.2~0.3 Mpa)

供水系统

水泵

多级增压离心水泵

凿岩机供水压力 Mpa

0.8~1.2

冷却器入口水压 Mpa

0.3~0.6

其他配置

液压油箱冷却形式

水冷

照明系统

3盏高亮度LED照明灯

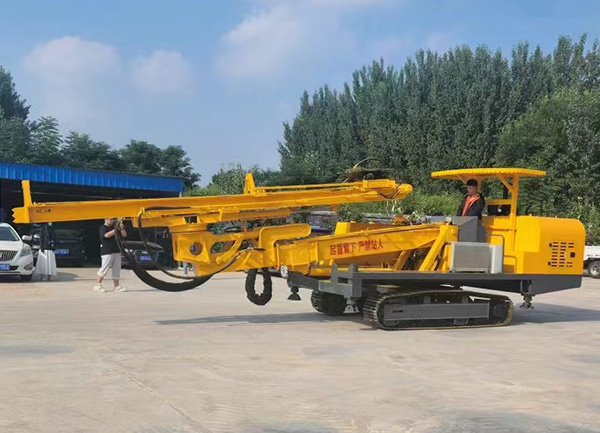

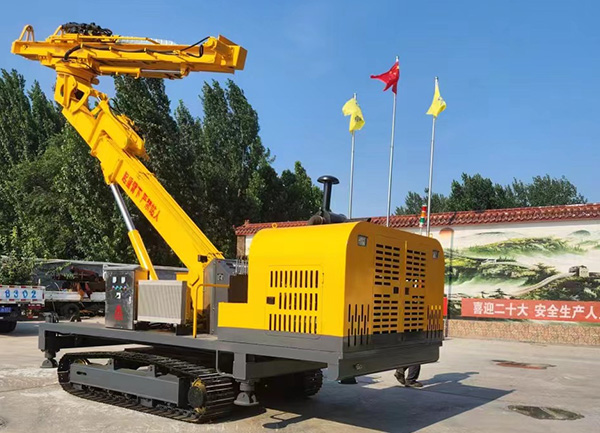

单臂轨轮式凿岩台车图片
