MFBL-7.0/350立风井防爆门

MFBL-7.0/350立风井防爆门产品介绍

立风井防爆门用于立风井井口，当风机停止运转时，防爆门能够自动升起。当矿井发生灾害时，防爆门可自动打开，释放能量，保护主要风机不受损害。防爆门是根据井筒直径选型，其适应风机负压，有不大于3432pa和4413pa两种。

立风井防爆门型号规格

序号 型号规格 图号

1 MFBL-3.0/450 B78-375.1

2 MFBL-3.5/450 B78-375.2

3 MFBL-4.0/450 B78-375.3

4 MFBL-4.5/450 B78-375.4

5 MFBL-5.0/450 B78-375.5

6 MFBL-5.5/450 B78-375.6

7 MFBL-6.0/450 B78-375.7

8 MFBL-6.5/450 B78-375.8

9 MFBL-7.0/450 B78-375.9

10 MFBL-3.0/350 B78-375.10

11 MFBL-3.5/350 B78-375.11

12 MFBL-4.0/350 B78-375.12

13 MFBL-4.5/350 B78-375.13

14 MFBL-5.0/350 B78-375.14

15 MFBL-5.5/350 B78-375.15

16 MFBL-6.0/350 B78-375.16

17 MFBL-6.5/350 B78-375.17

18 MFBL-7.0/350 B78-375.18

立风井防爆门主要结构

本立风井防爆门为防爆盖、反风装置、重锤装置等部件组成。

1、防爆盖采用锥形结构，分四个部分联接而成，每部分由钢板，角钢组焊成型；

2、返风装置为压板式；

3、重锤装置由重锤架、滑轮、配重组成；

4、密封方式采用钢板组焊外圈板固定δ15橡胶板密封。

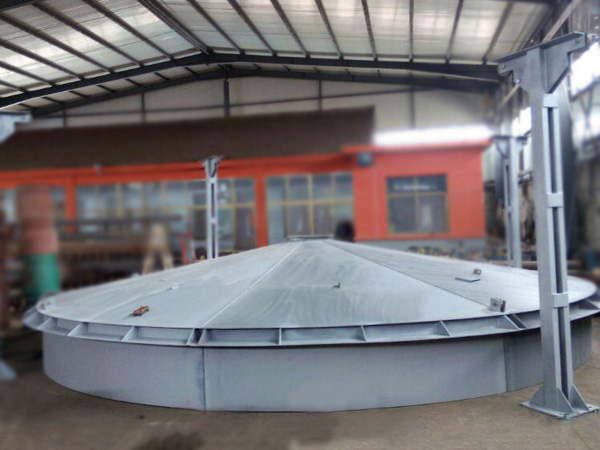

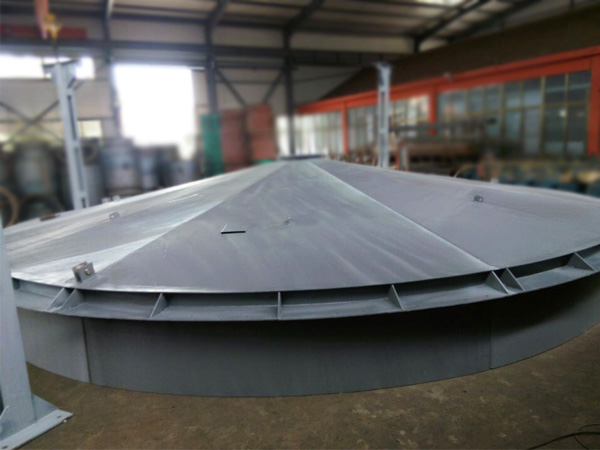

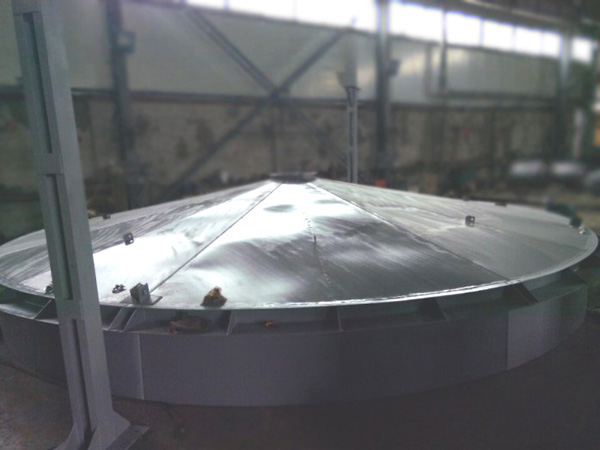

MFBL-7.0/350立风井防爆门实物图
