MFBX5.0*3.8斜风井防爆门

MFBX5.0*3.8斜风井防爆门产品介绍

斜风井防爆门的大小应和巷道截面的尺寸基本保持一致，其规格根据矿方斜风井截面尺寸。

型号及规格 图标图号

MFBX-5.0×3.8 B66-375(1)-00

MFBX-4.4×3.55 B66-375(2)-00

MFBX-4.0×3.3 B66-375(3)-00

MFBX-3.5×3.05 B66-375(4)-00

MFBX-3.0×2.8 B66-375(5)-00

MFBX-2.5×2.65 B66-375(6)-00

安装要求及方法

1、安装要求：

斜风井防爆门安装时，依照安装方法，安装后应铅直平整，开启灵活。然后将防爆门关闭，将挡杆放置在门框两侧的固定架上，并在外侧门的下方用沙石或土将门掩埋10厘米。

2、安装方法：

（1）先整理并测量巷道口的宽度和高度，防爆门整体（包括予埋件）放入。

（2）将两扇门平放在地面，整理好两门中间的密封橡胶板，用螺栓将两门固定好，即待安装。

（3）将方向调正，防爆门只能向外开，然后将两扇门同时用力立起在井口。

（4）调整好后，用木撑将整体门固定。

（5）按井口设计开始砌墙固定。

（6）墙体凝固后，将防爆门关闭，将挡杆放置在门框两侧的固定架上，并在外侧门的下方用沙石或土将门掩埋10厘米，即可正常使用。

3、维护方法：

（1）凡有防锈料脱落或碰掉处均应随时补涂。

（2）密封橡胶条如有损伤或脱胶应及时更换或粘接，密封条更换期为2年左右。

（3）门枢转动部分如有锈蚀应擦洗干净并应重新涂油。

斜风井防爆门使用说明书

1、本设计适用于通风负压为350毫米水柱扇风机为抽出式；

2、件号7焊接钢管在反风时应用，正常工作时不用要妥善保管；

3、防爆门的运输应采取必要措施防止变形；

4、防爆门的门框安装要与采矿专业密切配合，严防变形；

5、门框与门扇的配合，力求紧密门框中柱后部加胶皮防止漏风；

6、件号3合页安装时加油润滑要灵活，防止锈死逼劲；

7、防爆门全部应涂红色樟丹，再涂黑色油漆。

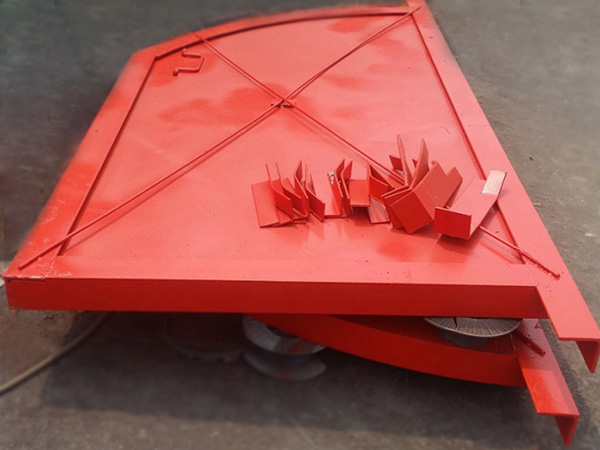

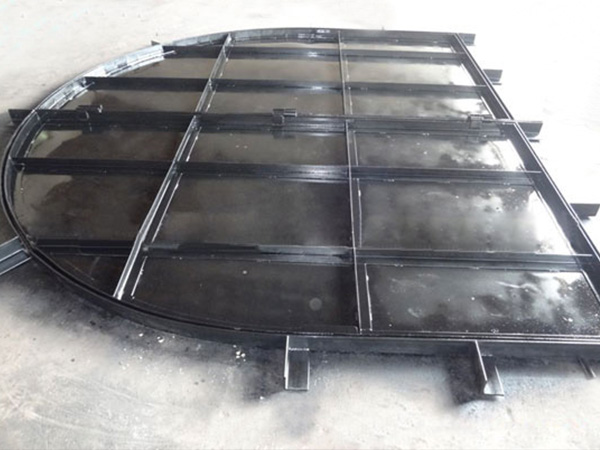

MFBX5.0*3.8斜风井防爆门实物图
