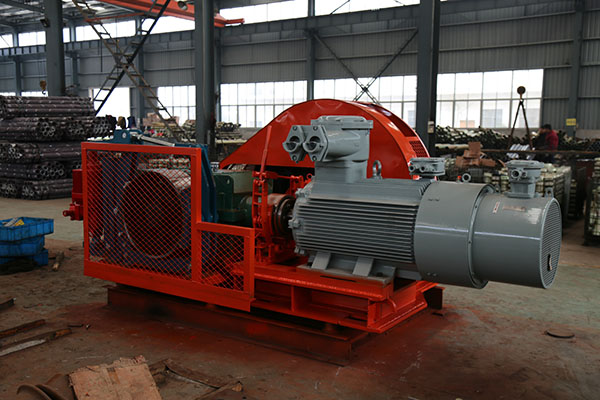

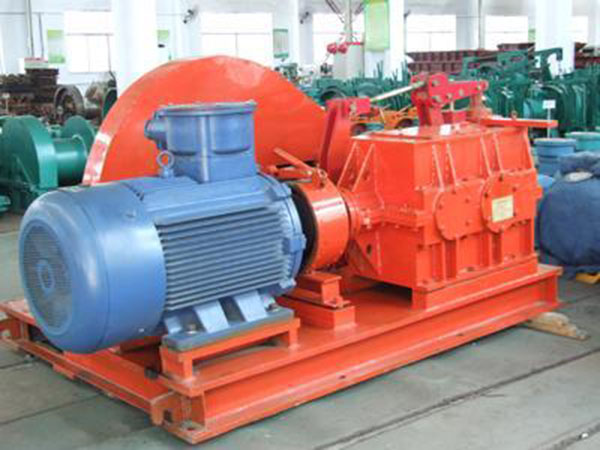

JWB系列无极绳绞车

WB系列无级绳连续牵引车是以钢丝绳牵引的轨道运输设备，主要用于井下工作面顺槽和采区大巷实现材料、设备及人员运输、特别适用大型综采设备的运输牵引，也可用于金属矿井下和地面轨道运输，可适用于坡度不大且起伏变化的轨道运输。该设备操作简单....

在线咨询立即购买

在手机上查看本产品

中煤官方微信支付

JWB系列无极绳绞车同类产品推荐

JWB系列无极绳绞车产品详情

JWB系列无极绳绞车产品介绍

JWB系列无级绳连续牵引车是以钢丝绳牵引的轨道运输设备，主要用于井下工作面顺槽和采区大巷实现材料、设备及人员运输、特别适用大型综采设备的运输牵引，也可用于金属矿井下和地面轨道运输，可适用于坡度不大且起伏变化的轨道运输。该设备操作简单，适应性强，一次性投入少，运行费用低，可靠性高，可替代传统的小绞车接力，对拉运输方式，实现不经转载的连续直达运输，并可适应水平弯道运输，是替代小绞车连续转运的理想产品。系统配置有绞车、张紧装置、梭车、尾轮、压绳轮组、托绳论组及电控等，通过钢丝绳组合成运输系统。无级绳绞车有55KW 75KW 90KW 110KW等多种形式，均采用机械传动，为满足用户不同需求，各型号均采用单，双速两种形式。
JWB系列无极绳绞车采用带绳槽的双摩擦轮结构，其特点是：末一级由一个小齿轮带动两个大齿轮，两个大齿轮上分别嵌一

个摩擦轮，从而使两个摩擦轮作同步同向旋转，钢丝绳同时缠绕在两个摩擦轮上，轮的外圆制成绳槽，绳与轮之间无相对运动，因此解决了目前市场上普遍存在的绳与轮之间磨损快，相互咬绳等突出问题，该设备做到了磨损小、不咬绳，从而大大提高了绳与轮的使用寿命。

JWB系列无极绳绞车产品技术参数：

型号

	牵引力（KN）	绳速（m/s）	电机功率(KW)	钢丝绳直径(mm)	电压（V）	滚筒直径(mm)	外形尺寸（mm）
JWB-30J	32	0.86	30	6×19 φ18.5	380/660或660/1140	740	1673×1987×1530
JWB-55J	80/40	0.5/1.27	55	6×19 φ21.5		800	2649×1510×1618
JWB-75J	80/40	0.625/1.58	75	6×19 φ26		800	2919×1510×1618
JWB-90J	95/47	0.687/1.746	90	6×19 φ28		1200	3287×1980×2032
JWB-110J	116/58	0.687/1.746	110	6×19 φ28		1200	3357×1980×2032
