纵向撕裂检测装置

纵向撕裂检测装置将纵向撕裂检测装置两根引出线接入KHP-Z型主机,正常时,传感器处于断开状态,输出高电平。若皮带撕裂,有物料(煤)约1200g落入传感器上,导点橡胶使键盘两根引线短路,输出低电平,撕裂指示灯亮,主机执行继电器释放,实现撕裂保护,同时发出语言报警信号。

在手机上查看本产品
中煤官方微信支付
中煤官方微信支付
网站配图

纵向撕裂检测装置产品详情

纵向撕裂检测装置工作原理

向撕裂检测装置将纵向撕裂检测装置两根引出线接入KHP-Z型主机,正常时,传感器处于断开状态,输出高电平。若皮带撕裂,有物料(煤)约1200g落入传感器上,导点橡胶使键盘两根引线短路,输出低电平,撕裂指示灯亮,主机执行继电器释放,实现撕裂保护,同时发出语言报警信号。

纵向撕裂检测装置调试

将纵向撕裂检测装置安装于皮带下方,两根引出线分别接至KHP-Z带式输送机综合保护装置主机的“接地”和“撕带”接口上,皮带机正常运转时,用手轻轻压按撕裂传感器传感面,皮带机应停机,监控仪主机面板上的“撕带”指示灯亮,同时应发出响亮的“撕带”语言报警声。

纵向撕裂检测装置参数

1 接点容量:12V/0.2A。
2 接点接触电阻≤0.1Ω,振动、冲击后≤0.2Ω。
3 动作值
压敏式撕裂传感器的面积3000cm2,其上100cm2处落入1200g物料时,传感器动作输出0V。
4 动作值允许误差范围
压敏式撕裂传感器动作误差±10% 两输出端子应接通 ,接通电阻<0.2Ω

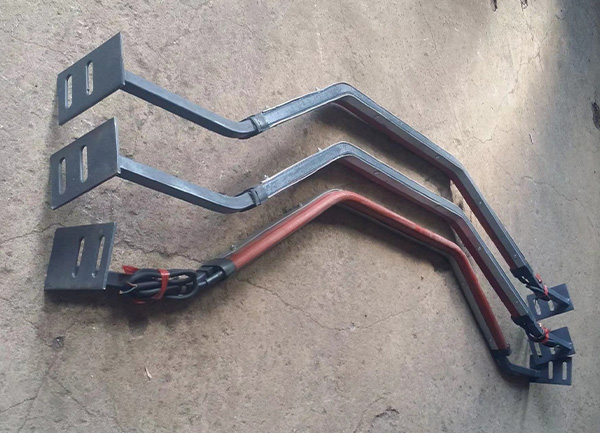

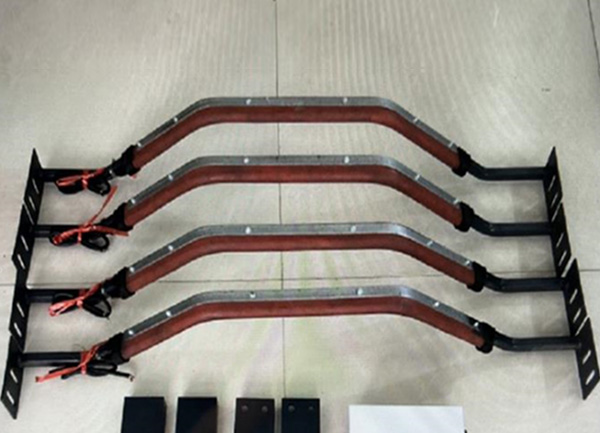

纵向撕裂检测装置实物图

纵向撕裂检测装置图片



因产品生产批次、具体型号不同,以上图片仅供参考,详情可联系我们的销售人员进行具体核实
