阻燃耐火电缆

阻燃耐火电缆的用途

阻燃耐火电缆系列产品适用于凡是在火灾时，仍需保持正常运行的线路如工业及民用建筑的消防系统，应急照明系统，救生系统，报警及重要的监控回路等。常用于：

1、 消防泵，喷淋泵，消防电梯的供电线路及控制电线。

2、 防火卷帘门，电动防火门，排烟系统风机，排烟阀，防火阀的供电控制线路。

3、 消防报警系统的手动报警线路，消防广播及电话线路。

4、 高层建筑及机场，地铁等重要设施中的安保闭路电视线路。

5、 集中供电的应急照明线路，控制及保护电源线路。

6、 大中型变配电所重要的继电保护线路及操作电源线路。

7、 计算机监控线路。

阻燃耐火型电缆产品表示方法

(1) 阻燃耐火电线电缆的型号表示方法：阻燃耐火电线电缆的型号是在普通电缆的型号前加○-△-□，○-是指阻燃代号用Z表示，△-是阻燃级别代号，阻燃级别分为A,B,C,D四个级别，□-是耐火电线电缆的代号，用N表示。阻燃耐火A类耐火：ZAN 阻燃B类耐火：ZBN 阻燃C类耐火：ZCN

(2) 产品用型号、额定电压、芯数、标称截面和标准号表示。

耐火型电线电缆的说明

耐火型电线电缆是指在规定试验条件下，在火焰中燃烧一定时间内能保持正常运行的电缆。

(1)、按GB/T19216-2003《在火焰条件下电缆或光缆的线路完整性试验》的标准要求，耐火电线电缆的必须在750℃下燃烧90min，2A熔丝不熔断。

(2)、耐火型电线电缆采用耐高温的有机隔火带作耐火层。按照GB/T19666-2005，耐火电线电缆可以分为阻燃耐火电线电缆和非阻燃耐火电线电缆。阻燃耐火电线电缆主要是在绝缘或护套中加入阻燃剂，就可以同时满足阻燃特性。非阻燃耐火电线电缆就是在绝缘或护套中不添加阻燃剂，它不具备阻燃特性。

(3)、根据GB/T18380.3-2002规定的试验条件，阻燃电线电缆分为A、B、C、D四个等级。见下表：

阻燃等级 供火温度 供火时间 成束敷设电缆的非金属材料体积 碳化高度 自息时间 适用产品

A ≥815℃ 40min ≥7升/米 ≤2.5米 ≤1h 耐火阻燃电缆

B ≥815℃ 40min ≥3.5升/米 ≤2.5米 ≤1h 耐火阻燃电缆

C ≥815℃ 20min ≥1.5升/米 ≤2.5米 ≤1h 耐火阻燃电缆

D ≥815℃ 20min ≥0.5升/米 ≤2.5米 ≤1h 耐火阻燃电缆

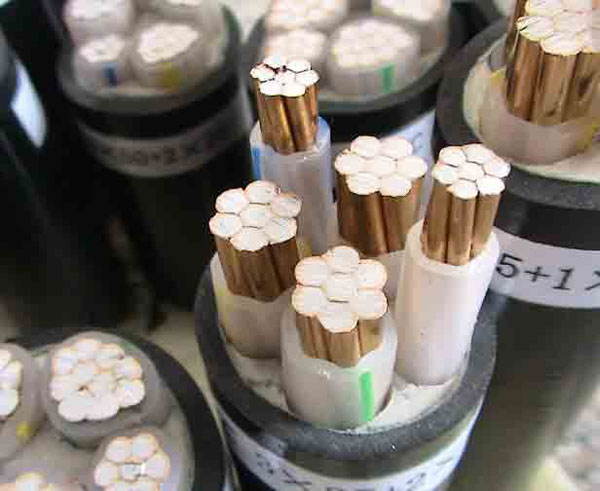

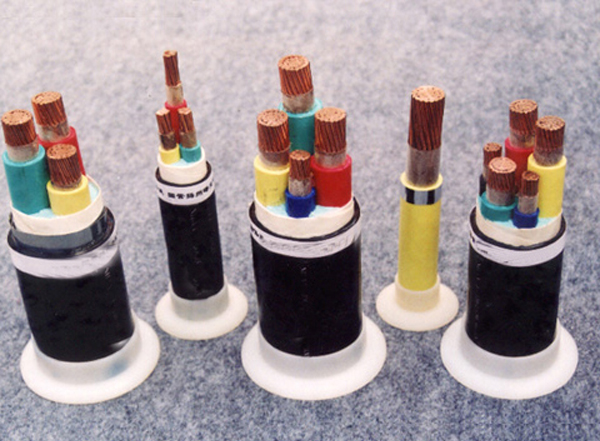

耐火型电线电缆实物图

因产品生产批次、具体型号不同，以上图片仅供参考，详情可联系我们的销售人员进行具体核实
