钢轨平直度检测仪

钢轨平直度检测仪采用非接触式激光传感器测量,可同时测量垂直和水平两个方向的平顺度情况,适用于测量钢轨焊补、接头以及绝缘轨接头的平顺度,还可以对钢轨的垂直面的磨损程度进行评估。

在手机上查看本产品
中煤官方微信支付
中煤官方微信支付
网站配图

钢轨平直度检测仪产品详情

钢轨平直度检测仪介绍

钢轨平直度检测仪采用非接触式激光传感器测量,可同时测量垂直和水平两个方向的平顺度情况,适用于测量钢轨焊补、接头以及绝缘轨接头的平顺度,还可以对钢轨的垂直面的磨损程度进行评估。在测量过程中还可以采用重叠法,对钢轨磨损的测量长度能够超过设备本身的长度,不仅适用于对短距离波形范围(0.03-0.3米)的钢轨磨损情况评估,也适用于对长距离波形范围(0.3-1米、1-3米、10米)的钢轨磨损情况评估。
钢轨平直度检测仪主要用途
1、检测钢轨顶面短波不平顺;
2、检测钢轨工作边短波不平顺;
3、检测钢轨焊接接头厂焊、现场焊接质量;
4、根据波形图指导焊接接头修理,有针对性地进行打磨,提高作业效率。

钢轨平直度检测仪总体结构及主要部件

钢轨平直度检测仪主要由机架、便携电脑两大部分组成。激光传感器、信号处理接口板、电源模块等安装在机架上,机架和便携电脑之间通过可插拔接头的电缆连接。正式检测时,首先将机架固定在钢轨顶面,用电缆连接机架和电脑,然后开机检测。
1、机架:机架通过机座固定在钢轨顶面,机架部分包括导轨、测量装置、支座和附属部分。
2、传感器:采用高精度的激光位移传感器;传感器在机架上长度为1m的导轨上滑动,同时测量钢轨顶面、内侧工作边两个方向的短波不平顺。
3、信号处理接口板:将传感器的微弱信号进行放大、滤波处理,然后进行数字化转换,并提供与计算机的接口。
4、电源模块:为激光传感器、信号处理接口板等提供长时、稳定的电源。
5、便携电脑:对数字化信号进行处理、存储,实时显示测量数据,判断是否超限,并显示不平顺的波形,为有针对性的打磨提供直观依据。

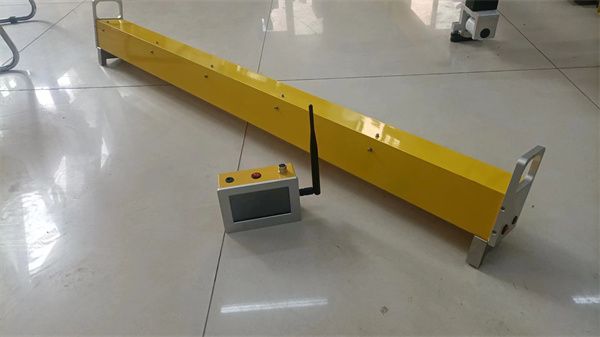

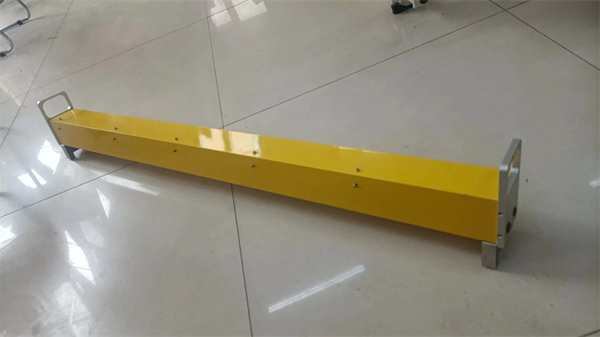

钢轨平直度检测仪实物图


因产品生产批次、具体型号不同,以上图片仅供参考,详情可联系我们的销售人员进行具体核实
