锚杆拉拔力计

锚杆拉拔力计概述

测量锚杆抗拔力以及锚杆拉力和位移关系的仪器。由空心式千斤顶、压力计量装置（如压力表）、高压油管、行程计量装置（如千分表）、加压装置（加油泵）等构成。

锚杆拉拔力计主要用途

主要用于测定锚杆锚固力的一种检测工具，它对锚喷支护工程以及各种锚杆的研究、工程质量检验具有重大作用。

锚杆拉拔力计主要特点

具有体积小、重量轻、携带方便、操作简单、安全等特点。应用领域广泛应用于煤炭、国防、隧道及交通运输等各种施工现场。

锚杆拉拔力计主要技术指标

额定拉力：10T (60Mpa) 油缸直径：55mm
活塞直径：30mm 行程：70mm 170kg/MPa
重 量：15 ㎏

锚杆拉拔力计使用说明

1 检查油量 拧开双速油泵后端的加油孔盖，检查油量。如果油不满，应及时补充。 （应加入 L-HM32#抗磨液压油）
2 工作过程 将油泵卸荷手柄逆时针松开，然后取下油泵、油缸及快速接头座上的防尘帽； 用手轻推快速接头座前端的外套（滚花处），将快速接头插入快速接头座上，插上 U 型销， 这时快速接头座前端的外套在弹簧的作用下复位；检查连接可靠后，向前旋紧泵体上的卸荷手柄，上下摇动向前压杆手柄，观察油缸上的活塞是否伸出。用力要均匀，不能用力过猛；向后松开卸荷手柄，使活塞缩回。3初次使用可反复以上过程，以便排出系统中混入的空气。 当检查无误时，向前旋紧卸荷手柄后摇动压杆手柄，压力逐渐升高。 当压力表上的读数达到所要求的数值后， 停止摇动手柄。

锚杆拉拔力计注意事项

1。本产品应使用 L-HM32#抗磨液压油，使用环境为 -20℃～+45℃。严禁以酒精、乳化液、普通机油、刹车油等作 为液压油使用。
2。 使用该工具时，不可超过其额定压力。为了提高压力 表的使用寿命，使用时一般压力不超过额定压力的90%。
3。 该工具的手动油泵和油缸的接头部分都是承受高压问题处理方法打开加油空盖，注入液压油顺时针方向拧紧卸荷阀拧紧各接头油泵放平后再加压打开加油孔盖，注入液压油拧紧各接头清洗后换油更换密封圈拧紧各接头更换密封件清洗后换油检查后重接疏通胶管检查后更换检查后更换3的，因而要保护好接头，不要碰坏而影响密封和正常工作；也不要用扳手扳胶管上接头的扣压部分，以防止扣压部分松动，而使胶管漏油报废。

4。每次使用 本产品一年保修，免费为用户作使用指导。

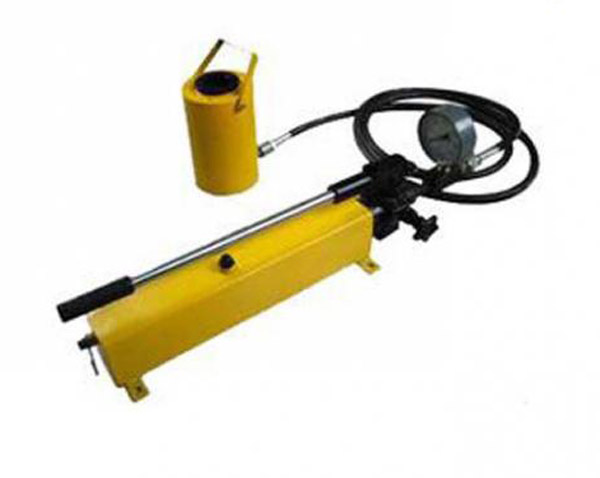

锚杆拉拔力计实物图

因产品生产批次、具体型号不同，以上图片仅供参考，详情可联系我们的销售人员进行具体核实
