角接触球轴承

单列角接触球轴承只能承受一个方向的轴向负荷,在承受径向负荷时,将引起附加轴向力。 并且只能限轴或外壳在一个方向的轴向位移。角接触球轴承的接触...

在手机上查看本产品
中煤官方微信支付
中煤官方微信支付
网站配图

角接触球轴承产品详情

角接触球轴承概述:

单列角接触球轴承只能承受一个方向的轴向负荷,在承受径向负荷时,将引起附加轴向力。 并且只能制轴或外壳在一个方向的轴向位移。角接触球轴承的接触角为40度,因此可以承受很大的轴向负荷。角接触球轴承是非分离型的设计,内外圈的两侧的肩部高低不一。为了提高轴承的负载能力,会把其中一侧的肩部加工得较低,从而让轴承可装进更多的钢球。
双列角接触球轴承能承受较大的径向负荷为主的径向和轴向联合负荷和力矩负荷,制轴的两方面的轴向位移。主要用于制轴和外壳双向轴向位移的部件中双列角接触球轴承内、外圈之间的可倾斜性有限,允许倾斜角取决于轴承的内部间隙、轴承尺寸、内部设计及作用于轴承上的力和力矩,允许倾斜角应轴承内不会产生过高的附加应力。若轴承内、外圈之间存在倾斜角,将影响轴承的寿命,同时造成轴承运转精度下 降,运转噪声大。双列角接触球轴承一般采用尼龙保持架或黄铜实体保持架。双列角接触球轴承安装时应注意,虽然轴承可承受双向轴向载荷,但若一侧有装球缺口时,则应注意不要让主要轴向载荷通过有缺口的一侧沟边。在轴承使用时应注意使不带装球缺口的一侧滚道承受主要载荷。

角接触球轴承类型:

角接触球轴承有:7000C型(∝=15°)、 7000AC型(∝=25°) 和7000B(∝=40°)几种类型。该种轴承的锁口在外圈上,一般内外圈不能分离,可承受径向和轴向的联合载荷以及一个方向的轴向载荷。承受轴向载荷的能力由接触角决定,接触角越大,则承受轴向载荷的能力高。该种轴承能限轴或外壳在一个方向的轴向位移。
接触球轴承限转速较高,可以同时承受径向载荷和轴向载荷,也可以承受纯轴向载荷,其轴向载荷能力由接触角决定,并随接触角的大而大。
单列角接触球轴承只能承受一个方向的轴向载荷,在承受径向载荷时,会引起附加轴向力,须施向相应的反向载荷,因此,该种轴承一般都成对使用。双列角接触球轴承能承受较大的以径向载荷为主的径向、轴向双向联合载荷和力矩载荷,它能限轴或外壳双向轴向位移,接触角为30度。

角接触球轴承主要用途:

单列角接触球轴承:机床主轴、高频马达、燃汽轮机、离心分离机、小型汽车前轮、差速器小齿轮轴、增压泵、钻井平台、食品机械、分度头、补焊机、低噪型冷却塔、机电设备、涂装设备、机床槽板、弧焊机
双列角接触球轴承:油泵、罗茨鼓风机、空气压缩机、各类变速器、燃料喷射泵、印刷机械、行星减速机、萃取设备、摆线减速机、食品包装机械、电焊机、电烙铁、方箱、重力式喷枪、剥线机、半轴、检验分析设备、精细化工机械。

角接触球轴承保养方法:

1、当轴承运行到一定时期时(或保维护养期),将轴承全部撤下;
2、用清洗用的柴油或煤油浸泡清洗轴承,如有技术条件打开密封盖清洗;
3、清洗后空干清洗油,外观检查有无损伤;
4、用一个150mm左右,直径为角接触球轴承内径相等的木棒.一端固定一个轴承;
5、用手快速转动轴承的同时,将木棒(木管)另一端顶在耳朵上或音频放大器话筒上辩听轴承转动噪音;
6、固定轴承后横向拨动木棒,检查轴承是否磨损松动现象;
7、松动严重、转动噪音过大、有严重缺损的FAG轴承应以淘汰,以同型号代之;
8、取一桶将适量润滑脂(黄干油)用文火融化(不可过热),将检测过的轴承放入桶中浸泡到无气泡溢出。润滑脂冷却前取出轴承,残留润滑脂量少。润滑脂冷却后取出角接触球轴承,残留润滑脂量多。根据需要确定润滑脂残留量的多少。
9、用软布或卫生纸擦净轴承外面的润滑脂将FAG轴承安原状装配到滑轮上,保养维护工作即告结束。

角接触球轴承型号参数:

轴承类型 国内新型号 国内旧 内径 外径 宽度 Cr Cor 脂润滑转速 油润滑转速 重量
型号 (mm) (mm) (mm) (kN) (kN) (r/min) (r/min) (kg)
角接触球轴承 7000AC 46100 10 26 8 5.00 2.35 34000 42000 0.021
角接触球轴承 7200C 36200 10 30 9 5.00 2.35 40000 54000 0.031
角接触球轴承 7200AC 462O0 10 30 9 4.65 2.20 29000 37000 0.031
角接触球轴承 7001C 36101 12 28 8 5.80 2.95 40000 54000 0.024
角接触球轴承 7001AC 46101 12 28 8 5.40 2.75 29000 37000 0.024
角接触球轴承 7201C 36201 12 32 10 7.90 3.85 38000 50000 0.038
角接触球轴承 7201AC 46201 12 32 10 7.45 3.65 27000 34000 0.038
角接触球轴承 7002C 36102 15 32 9 6.60 3.70 35000 47000 0.035
角接触球轴承 7002AC 461O2 15 32 9 6.10 3.45 26000 32000 0.035
角接触球轴承 7202C 36202 15 35 11 8065 4.55 33000 43000 0.048
角接触球轴承 7202AC 46202 15 35 11 8.10 4.25 24000 29000 0.048
角接触球轴承 7003C 36103 17 35 10 7.30 4.45 31000 41000 0.045
角接触球轴承 7003AC 461O3 17 35 10 6.75 4.15 23000 28000 0.045
角接触球轴承 7203C 36203 17 40 12 10.9 5.90 29000 38000 0.070
角接触球轴承 7203AC 46203 17 40 12 10.2 5.50 21000 26000 0.070
角接触球轴承 7004C 36104 20 42 12 11.1 6.60 26000 35000 0.079
角接触球轴承 7004AC 46104 20 42 12 10.3 6.10 19000 24000 0.079
角接触球轴承 7204C 36204 20 47 14 15.5 9.00 24000 32000 0.112
角接触球轴承 7204AC 462O4 20 47 14 14.5 8.40 17000 22000 0.112

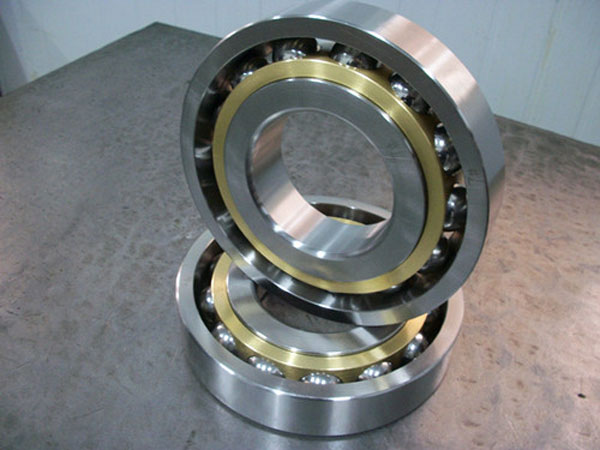

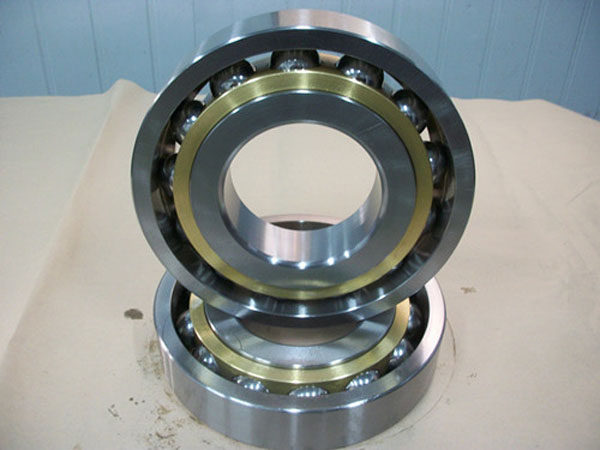

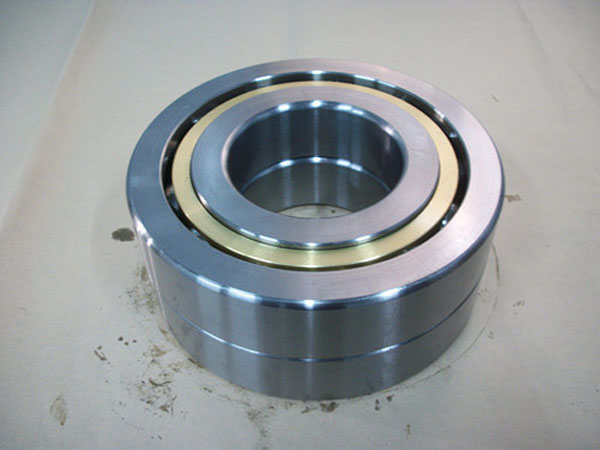

产品实物图

角接触球轴承角接触球轴承角接触球轴承

因产品生产批次、具体型号不同,以上图片仅供参考,详情可联系我们的销售人员进行具体核实
