切轨机

切轨机产品介绍

切轨机是一种铁路工务维修机具，采用进口原动力，它不仅切割钢轨速度快、质量高，而且砂轮片磨损小，它靠夹轨钳夹紧钢轨，锁定机具。整机结构紧凑、重量轻，操作方便、安全、便于移动。内燃切轨机适应于铁路工务维修、无缝线路断轨修复，以及在长轨焊接工厂中切割钢轨。在切割钢轨时可钢轨横截面的垂直度公差≤0.2mm，并且钢轨截面的光洁度也满足使用要求。

切轨机结构及工作原理

工作原理：依据无齿锯切削原理，利用摆动机构，使转动的薄片砂轮轴线绕着钢轨轴线沿着一定轨迹往复摆动，薄片砂轮对钢轨进行切割。薄片砂轮回转平面与钢轨断面接触长度较小，从而减少薄片砂轮的磨耗，提高薄片砂轮利用率及工作效率。

1、主运动：由发动机经离合器、驱动V带传动使主轴（薄片砂轮）回转。

2、进给运动：利用切割臂与摆臂的相对摆动，靠切轨机的自重来实现薄片砂轮的进给切削运动。切割臂主轴薄片砂轮回转面在摆臂（卡轨机构）中心平面旁侧，并悬臂较长，因此锯片可切到钢轨底。

基本结构：

1、摆臂轴、套间为滚动摩擦，减小磨损，延长寿命。

2、摆臂、切割臂、皮带轮为铸造铝合金结构，质量轻、强度高。

3、装夹机构具有防脱轨功能，切轨机安放在钢轨上，切轨机重心与钢轨中心轴线重合，即使旋松夹紧螺杆，切轨机不发生倾斜。

4、内燃机座为分体式铸造铝合金，减轻重量。

5、走行机构增设辅助轮，在地面推行时平稳。

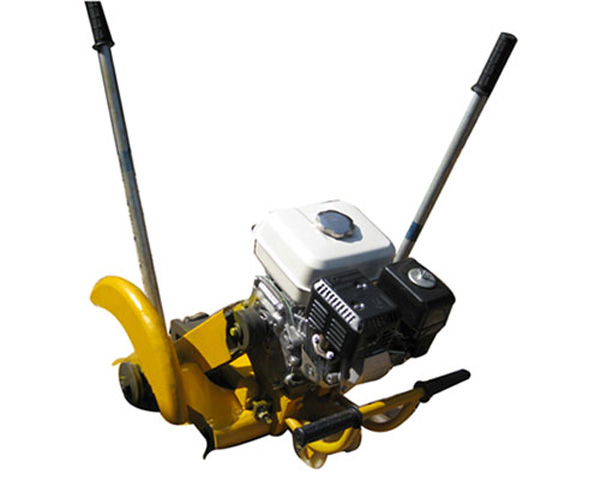

切轨机产品图片

因产品生产批次、具体型号不同，以上图片仅供参考，详情可联系我们的销售人员进行具体核实
