QBZ-200真空可逆电磁起动器

QBZ-200真空可逆电磁起动器主要适用于具有爆炸性气体混合物和煤尘的煤矿井下,在交流50Hz、电压至1140/660(380)V的供电系统中,用于远距离控制相应频率和电压的矿用隔爆型三相鼠笼型感应电动机的起动、停止和反转之用。

在手机上查看本产品
中煤官方微信支付
中煤官方微信支付
网站配图

QBZ-200真空可逆电磁起动器产品详情

QBZ-200隔爆型真空可逆电磁起动器产品介绍

QBZ-200真空可逆电磁起动器主要适用于具有爆炸性气体混合物和煤尘的煤矿井下,在交流50Hz、电压至1140/660(380)V的供电系统中,用于远距离控制相应频率和电压的矿用隔爆型三相鼠笼型感应电动机的起动、停止和反转之用。起动器的隔离开关具有一定的分断能力。起动器还具有过载、短路、断相、失压和漏电闭锁以及过电压吸收等保护功能。

QBZ-200隔爆型真空可逆电磁起动器使用环境

a.海拔不超过2000mm;

b.周围空气温度一般为-5℃~+40℃;

c.周围空气相对湿度不大于95%(+25℃);

d.与垂直面的安装倾斜度不超过15°

e.在无破坏绝缘的气体或蒸汽的环境中;

f.在无显著摇动和冲击振动的地方;

g.在有防雨雪及滴水的地方;

h.在有瓦斯、煤尘爆炸性气体混合物的环境;

i.污染等级:3级 j.安装类别:Ⅲ类。

QBZ-200隔爆型真空可逆电磁起动器结构原理

QBZ-200真空可逆电磁起动器由隔爆外壳及装于壳内的交流真空接触器、隔离开关、控制按钮、控制变压器、JDB保护器、熔断器及过电压保护等元件组成。起动器外壳为圆筒形,具有凸出的底和盖,壳盖与壳身采用转盖止口式结构。外壳上部有一接线箱作引入、引出电缆用。外壳右侧装有操作隔离开关的手柄和就地停止按钮,并设有可靠的机械联锁装置,该装置当隔离开关闭合时壳盖打不开,只有按下停止按钮、分断主电路、将隔离开关手柄扳到“分”的位置时,才能用专用工具退出联锁杆,打开壳盖。主腔内两接触器间设有可靠的电气联锁,两台接触器不能同时吸合。

QBZ-200隔爆型真空可逆电磁起动器产品视频

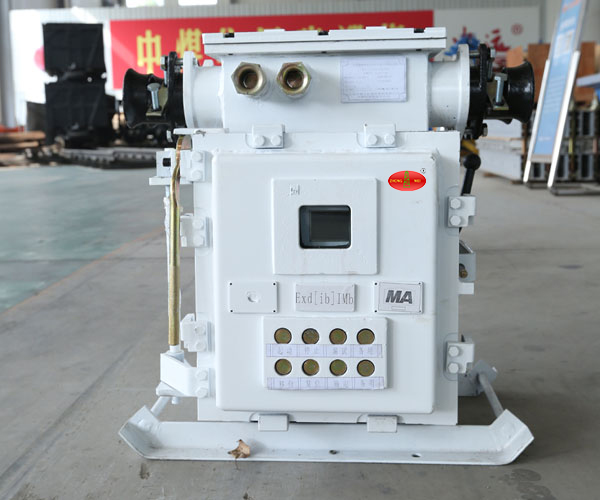

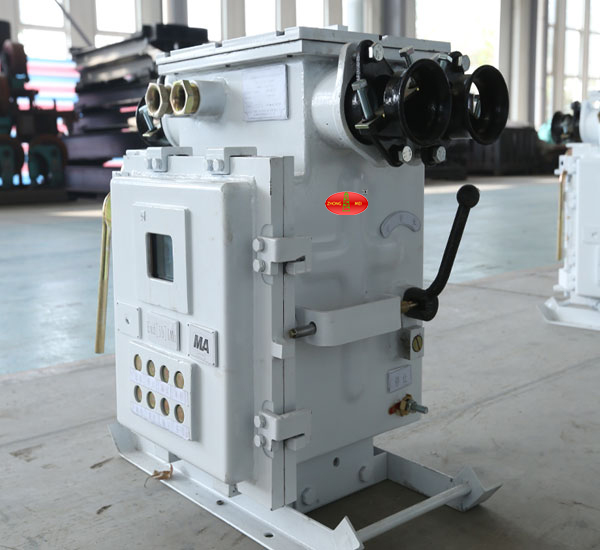

QBZ-200隔爆型真空可逆电磁起动器实物图


QBZ-200真空可逆电磁起动器


QBZ-200真空可逆电磁起动器


QBZ-200真空可逆电磁起动器


因产品生产批次、具体型号不同,以上图片仅供参考,详情可联系我们的销售人员进行具体核实
