ZDY-660矿用全液压坑道钻机

ZDY-660矿用全液压坑道钻机主要用于煤矿井下抽(排)放孔、注浆灭火孔、煤层注水孔、防突卸压孔、地质勘探孔及其它工程孔的钻进。特别适用于煤矿井下±30°的进水平钻孔并允许±90°全方位适用。

在手机上查看本产品
中煤官方微信支付
中煤官方微信支付
网站配图

ZDY-660矿用全液压坑道钻机产品详情

ZDY-660矿用全液压坑道钻机产品简介

ZDY-660矿用全液压坑道钻机适用于岩石坚固性系数f≤1.5的松软煤层、巷道或钻场面大于7m2、高度大于2.8m的煤矿井下钻进松软顺煤层抽(排)放孔。是在煤矿井下钻进松软顺煤层抽(排)放的理想设备,解决塌孔、卡钻、夹钻等造成的非正常钻进、成孔率低等问题。

ZDY-660矿用全液压坑道钻机主要用于煤矿井下放孔、注浆灭火孔、煤层注水孔、防突卸压孔、地质勘探孔及其它工程孔的钻进。特别适用于煤矿井下±30°的进水平钻孔并允许±90°全方位适用。

ZDY-660矿用全液压坑道钻机型号意义

型号示例:ZDY-660型煤矿用液压坑道钻机:

Z表示钻机;

D表示动力头式 ;

Y表示由液压驱动;

660表示 大输出转矩为660N·m。

ZDY-660矿用全液压坑道钻机主要技术特点

1、动力头全液压组合式钻机,分体式结构,方便井下运输、移位、安装。

2、钻机由液压泵站、动力头、机架、操纵台、立柱支承等部件组成,工作时用高压油管联结,远离孔口操作,安全。

3、液压系统设计成熟、简单、可靠、容易掌握,发生故障时便于分析解决。

4、双立柱或四立柱支承,一次锚固可钻多孔,重量轻,效率高,适用性强。

ZDY-660矿用全液压坑道钻机结构特征

ZDY-660矿用全液压坑道钻机主要由泵站、动力头、机架、立柱框架、操作台和钻具等部分组成。钻机泵站和动力头由不同管径的高压管连接,接头全部采用快速联接头,安装撤卸搬运方便。泵站是通过防爆电机驱动油泵转动,将电能转换成旋转油路和推进油路的液压能(压力油),再通过操纵台上的阀组将压力油输送到液压执行机构,从而实现钻机的各种功能。

ZDY-660矿用全液压坑道钻机技术参数


项 目

ZDY-660

额定转矩(N.m

660

额定转速(r/min

140/270

钻进深度(m

150/100

钻孔直径(mm

Φ75~φ110

钻杆直径(mm

φ42/φ50

不取芯钻头(mm

Φ75~φ110

主轴调整范围

±90°

空载速度(r/min

0~150/0~300

给进能力kN

27

给进行程mm

650

起拔能力kN

40

电机额定功率(kW

15

系统额定压力(Mpa

16

主机外型尺寸 (mm)

1800×620×1300

钻机重量(kg

900

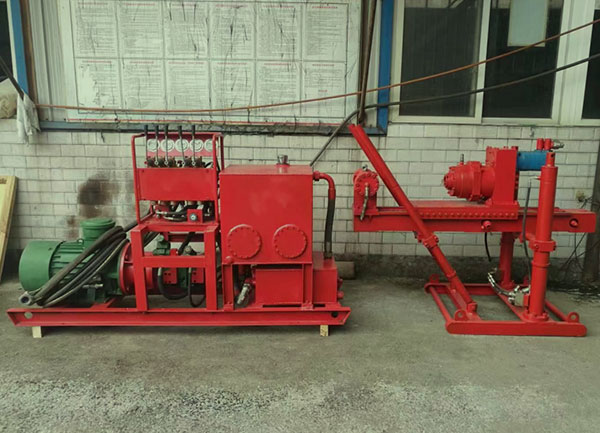

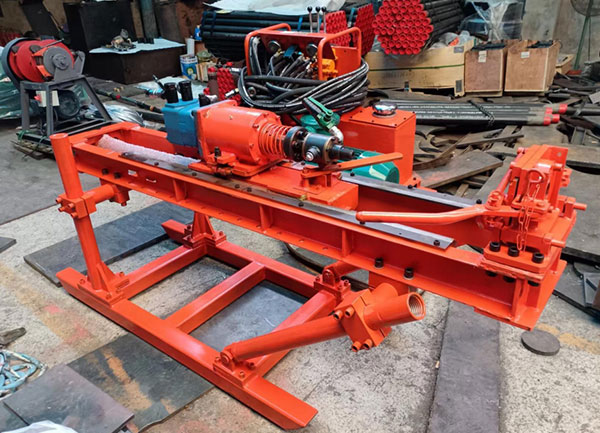

ZDY-660矿用全液压坑道钻机产品图片

ZDY-660矿用全液压坑道钻机


因产品生产批次、具体型号不同,以上图片仅供参考,详情可联系我们的销售人员进行具体核实
