轨道用对称道岔

轨道用对称道岔简介

对称道岔是我国煤矿窄轨铁路道岔的一种类型，是窄轨道铁路线路连接的基本设备。
对称道岔标准化、系列化对煤矿或其他矿山的设计、建设和生产也是非常重要的。煤矿窄轨铁路道岔铺设方便、迅速，具有严格的制造、验收标准，其轨型、轨距、转辙角度系列化，适用于我国煤矿行业多变的使用情况。

轨道用对称道岔发展历程

道岔是个大家族，常见的是普通单开道岔。它由转辙器、连接部分、辙叉及护轨三个单元组成。转辙器包括基本轨、尖轨和转辙机械。当机车车辆要从A股道转入B股道时，操纵转辙机械使尖轨移动位置，尖轨1密贴基本轨1，尖轨2脱离基本轨2，这样就开通了B股道，关闭了A股道，机车车辆进入连接部分沿着导曲线轨过渡到辙叉和护轨单元。这个单元包括固定辙叉心、翼轨及护轨，作用是保护车轮安全通过两股轨线的交叉之处。
大家可能已经发现，车轮在通过辙叉时，从两根翼轨的窄处到辙叉心的顶端之间有一段空隙，这就是道岔的有害空间。车轮通过此处时，有可能因走错辙叉槽而引起脱轨。设置护轨的目的也就在此，它要强制引导车轮的运行方向。尽管如此，这个有害空间存在限制了列车通过道岔的速度，对开行高速列车十分不利。
解决道岔有害空间的根本之道，当然是消灭有害空间。既然普通道岔做不到，就必须研制特殊道岔——活动心轨道岔。

轨道用对称道岔特点

活动心轨主要的特点是辙叉心轨可以板动。当我们要开通某一方向股道时，活动心轨的辙叉心轨就与开通方向一致的翼轨密贴，与另一翼轨分开，这样一来，普通道岔的有害空间就不存在了。实践证明，消灭了道岔有害空间，行车更加平稳，过岔速度限制较小，因而特别适合运量大，需要开行高速列车的线路使用。
既然有单开道岔，就有双开道岔、三开道岔以及多开道岔（复式交分道岔）等。
道岔各有其代号，比如9号道岔、12号道岔、18号道岔等等。这个代号可不是随便排列的，它实际上代表了辙叉角（α）的余切值，也就是辙叉心部分直角三角形两条直角边FE和AE的比值，即N=cotα=FE/AE，N就是道岔号。显而易见，辙叉角α越小，N值就越大，导曲线半径也越大，列车侧线通过道岔时就越平稳，允许过岔速度也就越高。所以采用大号道岔对于列车运行是有利的。不过，事物总有它的两面性，道岔号数越大，道岔越长，造价自然就高，占地也要多得多。因此，采用什么号数的道岔要因地制宜，因线而异，不可一概而论。

轨道用对称道岔故障及处理方法

1.了解道岔故障情况
首先询问车站值班员故障现象，然后在控制台上操纵道岔试验。
2.登记道岔停用设备
3.判断是道岔室内还是室外的原因

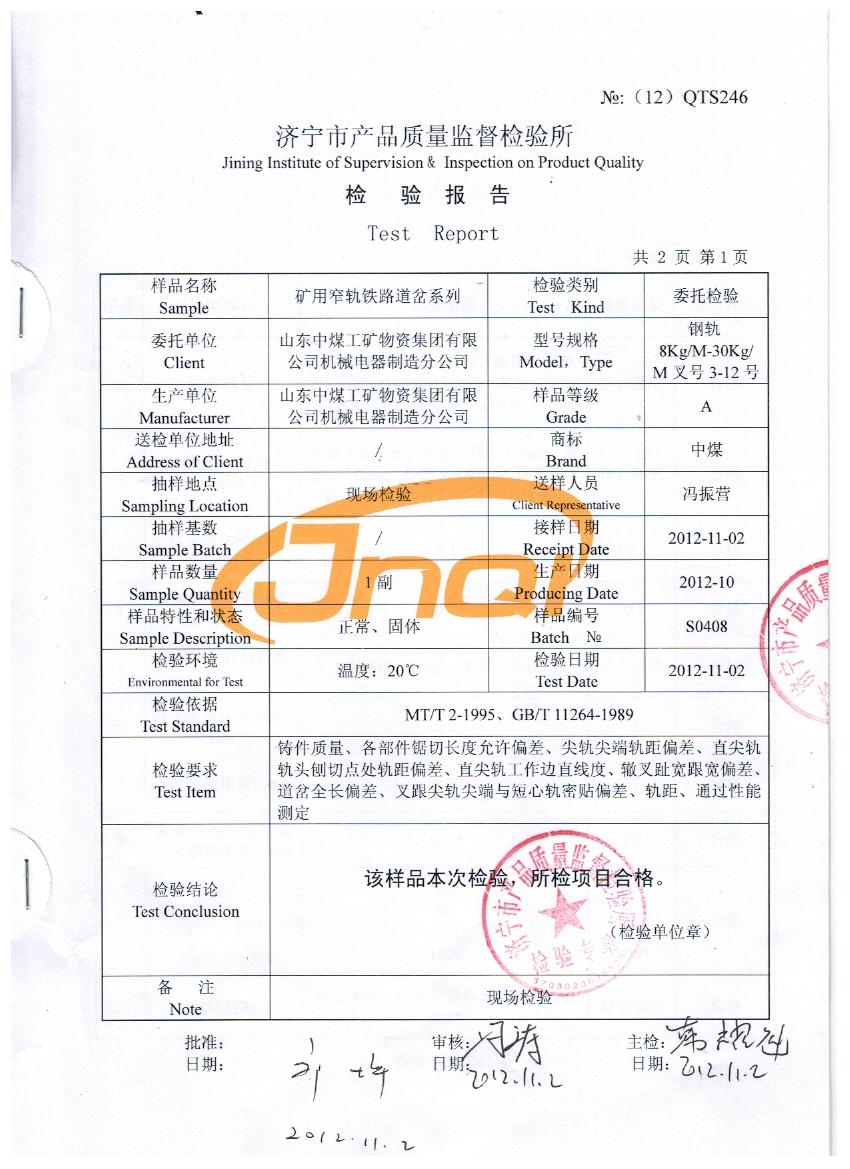

轨道用对称道岔质量检验报告

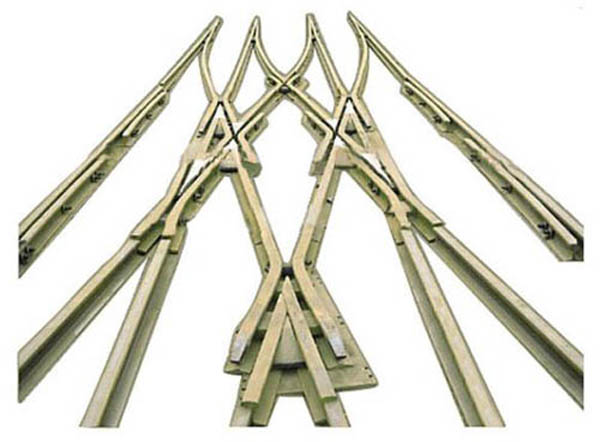

轨道用对称道岔实物图
