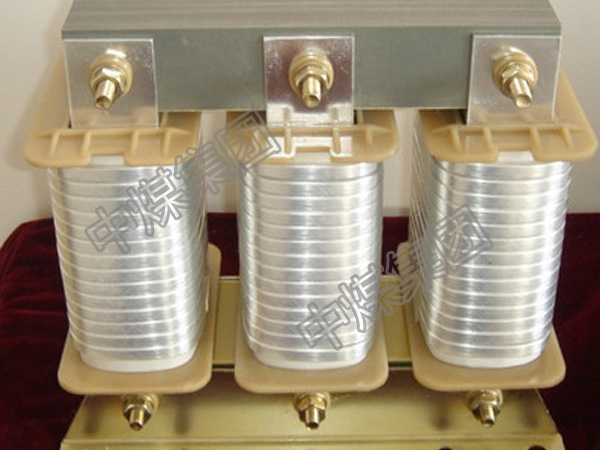

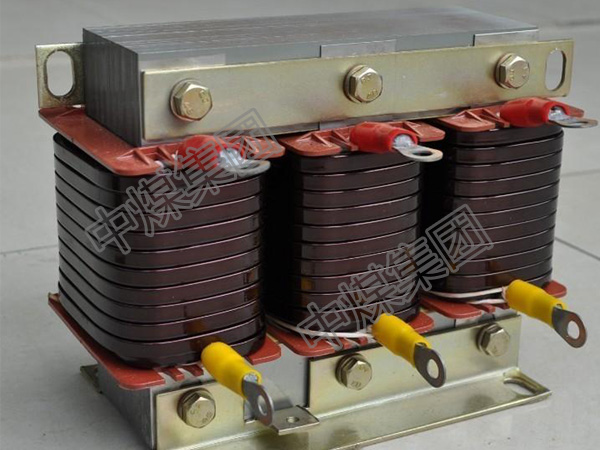

中煤电力设备推荐之电抗器

电抗器也叫电感器，一个导体通电时就会在其所占据的一定空间范围产生磁场，所以所有能载流的电导体都有一般意义上的感性。

电抗器分类

1、按结构及冷却介质：分为空心式、铁心式、干式、油浸式等，例如 ：干式空心电抗器、干式铁心电抗器、油浸铁心电抗器、油浸空心电抗器、夹持式干式空心电抗器、绕包式干式空心电抗器、水泥电抗器等。

2、按接法：分为并联电抗器和串联电抗器。

3、按功能：分为限流和补偿。

4、按用途：按具体用途细分，例如：限流电抗器、滤波电抗器、平波电抗器、功率因数补偿电抗器、串联电抗器、平衡电抗器、接地电抗器、消弧线圈、进线电抗器、出线电抗器、饱和电抗器、自饱和电抗器、可变电抗器（可调电抗器、可控电抗器）、轭流电抗器、串联谐振电抗器、并联谐振电抗器等。

电抗器作用

电抗器用来限制电网电压突变和操作过电压引起的电流冲击，平滑电源电压中包含的尖峰脉冲，或平滑桥式整流电路换相时产生的电压缺陷, 有效地保护变频器和改善功率因数，它既能阻止来自电网的干扰，又能减少整流单元产生的谐波电流对电网的污染。

（1）轻空载或轻负荷线路上的电容效应，以降低工频暂态过电压。

（2）改善长输电线路上的电压分布。

（3）使轻负荷时线路中的无功功率尽可能就地平衡，防止无功功率不合理流动 同时也减轻了线路上的功率损失。

（4）在大机组与系统并列时 降低高压母线上工频稳态电压，便于发电机同期并列。

（5）防止发电机带长线路可能出现的自励磁谐振现象。

（6）当采用电抗器中性点经小电抗接地装置时，还可用小电抗器补偿线路相间及相地电容，以加速潜供电流自动熄灭，便于采用。

电抗器的接线分串联和并联两种方式。串联电抗器通常起限流作用，并联电抗器经常用于无功补偿。
