悬臂式掘进机的主要结构

悬臂式掘进机是一种能够实现截割、装载运输、自行走及喷雾除尘的联合机组。随着回采工作面综合采煤机械化的快速发展，煤矿对巷道掘进速度要求越来越高。为了提高采准巷道的速度，悬臂式掘进机被大力研制并逐步发展完善。

目前，掘进技术仍然会在钻爆破岩掘进、悬臂式掘进机、连续采煤机、掘锚联合机组以及全断面掘进机五个方向持续发展。在全硬岩巷道的掘进中，钻爆破岩掘进在很长一段时间内仍会是一种主要方式，但在一些重要领域，全断面掘进机会逐步取代钻爆破岩掘进；在硬度较低的全岩巷道和半煤岩巷道，悬臂式掘进机会得到大力发展，逐步成为主要的掘进方式；在一些条件时宜的煤巷掘进中，掘进效率较高的连续采煤及和掘锚联合机组将会得到推广应用。

主要结构

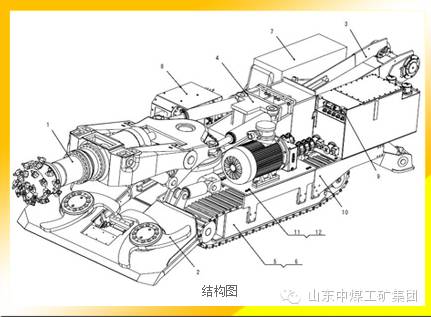

悬臂式掘进机要同时实现将煤岩从矿体分离、装载运出、并实现机器本身的行走调动和喷雾灭尘等功能。悬臂式掘进机主要由截割机构、装载机构、运输机构、机架及回转台、行走机构、液压系统、电气系统、冷却灭尘系统及机器的操作控制与保护等九部分组成。其总体结构如图所示。
