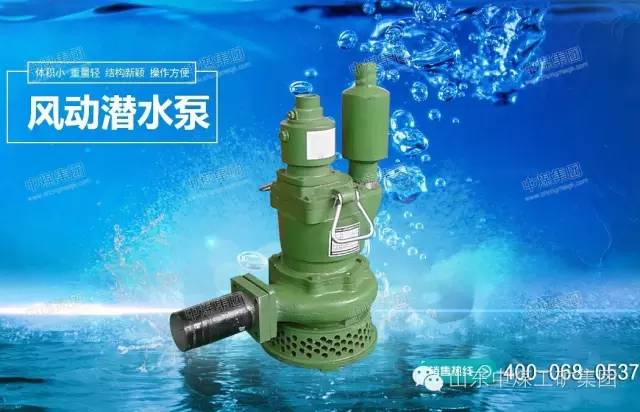

风动潜水泵具有体积小、重量轻、结构新颖、操作方便、便于安装、维修和移动等优点。供矿山开拓、掘井巷道或竖井井筒施工等不同环境条件的场所排水作业。
风动潜水泵工作原理
1、风动马达部分:由转子、叶片、气缸、壳体、上、下气缸盖、轴承压盖、顶盖等组成。转子上有四条均布的径向槽,槽内配有叶片,上、下气缸盖上各有一只吹气眼。风泵启动时,高气压从吹气眼将槽内叶片吹开,同时大量高气压从主风道进入气缸,推动叶片、驱使转子旋转作功。在壳体下方留有密封腔,腔内有密封圈将气、水隔开。密封圈采用弹簧密封,并利用气、水的压力,使密封圈内涨,增强密封效果。
2、水泵部分:由泵体、叶轮、泵座等组成。离心泵采用半开式离心旋涡复合式叶轮,旋流泵采用半开双向倾斜式叶轮,叶轮装在转子轴上,拧紧叶轮螺母,装上泵体、泵座,放入水中,转子带动叶轮旋转,在离心力的作用下,水流压入泵体的涡道内,并顺着出水管排出。两种叶型实测比对流量扬程曲线升高,轴功率曲线下降,泵效率显著提高
3、油雾器部分:由油雾器壳、油雾器杆、调油阀芯等组成,油雾器装在顶盖上,壳内装满润滑油。
4、管接头部分:由进风组合接头和出水弯头两部分组成。进风组合接头安装在进风口处。
5、消声器部分:消声器是由钢板冲压焊接而成,装在排气口处。
风动潜水泵工作条件
水泵在下列环境条件下应能正常工作:
a)周围空气中含有瓦斯和煤尘;
b)风压为0.4~0.7 MPa;
c)水的pH值在4~10的范围内;
d)水中含固体杂质的体积比不超过2%;
e)水的密度不超过1.1 #215;103 kg/m #179;;
f)工作环境温度5~40 ℃。
